ESPAÑOL
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las
medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el
instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.
Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.

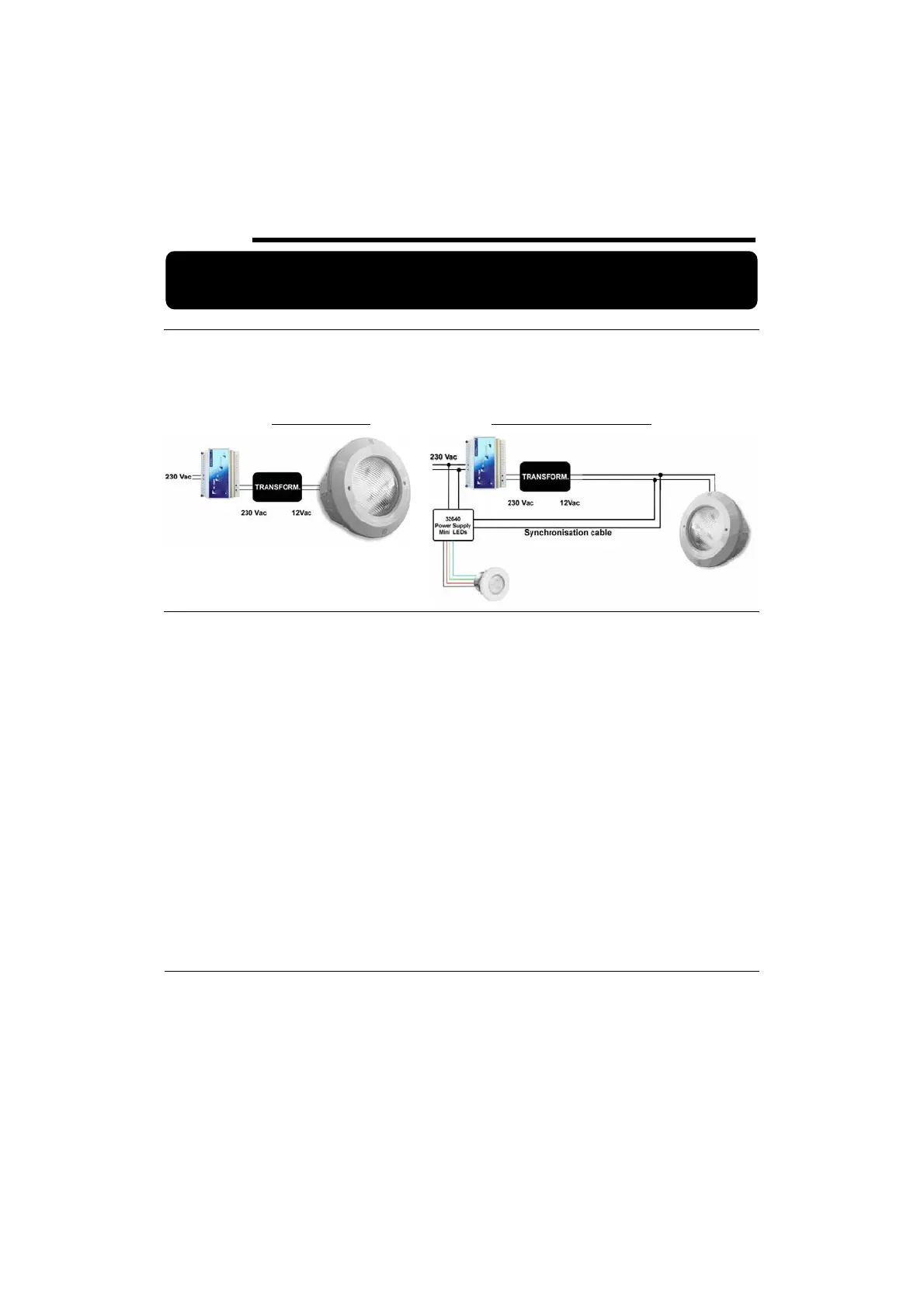

1. DIAGRAMA DE CONEXIONADO ELÉCTRICO
Instale el Receptor-Modulador protegido de ambientes corrosivos, fuera de cajas metálicas y lejos de tuberías metálicas o cables
eléctricos que bloqueen la señal de Radio Frecuencia proveniente del mando a distancia.
El Receptor-Modulador se conecta a la red eléctrica de 230 Vac mediante los dos bornes indicados como RED y se conecta al
primario del transformador (230 Vac) mediante los bornes indicados con TRF. (Ver esquema adjunto).
El transformador tiene que estar dimensionado para suministrar los VA corespondientes a los proyectores instalados. El receptor
puede controlar hasta un màximo 15 proyectores.
ESQUEMA PROJ. STD
ESQUEMA PARA PROJ. STD y MINI
2. FUNCIONAMIENTO DE LOS PULSADORES:
OFF:
x Apaga el foco.
x Una pulsación larga (tanto si el foco está encendido como apagado) sitúa al receptor en el estado de “Aprendizaje” que permite
dar de alta el mando a distancia con una sola pulsación de cualquier tecla del Mando. (Ver apartado “Puesta en Marcha”)
ON / COLOR:
x Si el foco está apagado o en modo SECUENCIA, enciende el foco en el modo COLOR FIJO. (el color activado será el último color
fijo que hayamos utilizado)
x Si el foco ya está en modo COLOR FIJO, cada pulsación sirve para cambiar el color dentro de las 12 posibilidades existentes.
ON / SECUENCIA:
x Si el foco está apagado o en modo COLOR FIJO, enciende el foco en el modo SECUENCIA. (El programa activado será el último
utilizado) (los cambios de programa o de colores presentes en la secuencia se deben realizar desde el mando a distancia)
ON / TIMER:
x Si el foco esta apagado, lo enciende en el último modo de funcionamiento utilizado y activa la función TIMER haciendo que se
apague automáticamente una vez transcurrido el tiempo prefijado previamente desde el mando a distancia. (los cambios de
duración de la temporización se han de hacer desde el mando a distancia)
x Si el foco está en modo COLOR FIJO o SECUENCIA, activa la función TIMER.
NOTA: El Mando a Distancia debe permanecer apagado cuando estemos utilizando los pulsadores del Receptor-Modulador.
LED indicador: Observando el funcionamiento del led verde de Receptor – Modulador, podemos determinar el estado de
funcionamiento del foco:
x Led apagado: No hay alimentación eléctrica.
x Parpadeo cada 2 seg. Foco con los leds apagados.
x Led encendido fijo: Foco en modo COLOR FIJO o SECUENCIA.
x Intermitencia lenta: Función TIMER activada.
x Intermitencia rápida: Función APRENDIZAJE.
x Parpadeo Durante 2 seg. Recepción de orden desde el mando a distancia.
3. COMUNICACIÓN RECEPTOR-MODULADOR CON EL MANDO A DISTANCIA
Alta del Mando a Distancia
o Efectuar una pulsación larga de la tecla OFF del Receptor-Modulador, el led verde efectuará una intermitencia rápida
indicándonos que está en función Aprendizaje.
o Encender el Mando a Distancia y pulsar cualquier tecla. En el caso de disponer de varios Mandos a Distancia repetir la
operación para que el Receptor- Modulador los reconozca a todos como dados de alta, como máximo ocho.
Baja Mando a Distancia
o Efectuar una pulsación larga de la tecla OFF del Receptor-Modulador, el led verde efectuará una intermitencia rápida
indicándonos que está en función Aprendizaje.
o Pulsar la tecla OFF
