ITALIANO
IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare
per l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di
iniziare il montaggio e la messa in servizio.
Conservi questo manuale per poter consultare in futuro in merito al funzionamento di questo apparecchio.
1. DIAGRAMMA DI CONNESSIONE ELETTRICA
Installare il Ricevitore - Modulatore in maniera tale da proteggerlo da ambienti corrosivi, fuori da cassette metalliche e lontano da
tubature metalliche o cavi elettrici che possano bloccare il segnale di radiofrequenza proveniente dal telecomando.
Il Ricevitore – Modulatore si connette alla rete elettrica da 230 V ac per mezzo dei due morsetti indicati come RETE e si connette al
primario del trasformatore (230 V ac) per mezzo dei morsetti indicati con TRF. (Vedi schema allegato).
Il trasformatore deve essere in grado di fornire i VA corrispondenti ai proiettori installati. Il ricevitore può controllare fino ad un
massimo di 15 proiettori.

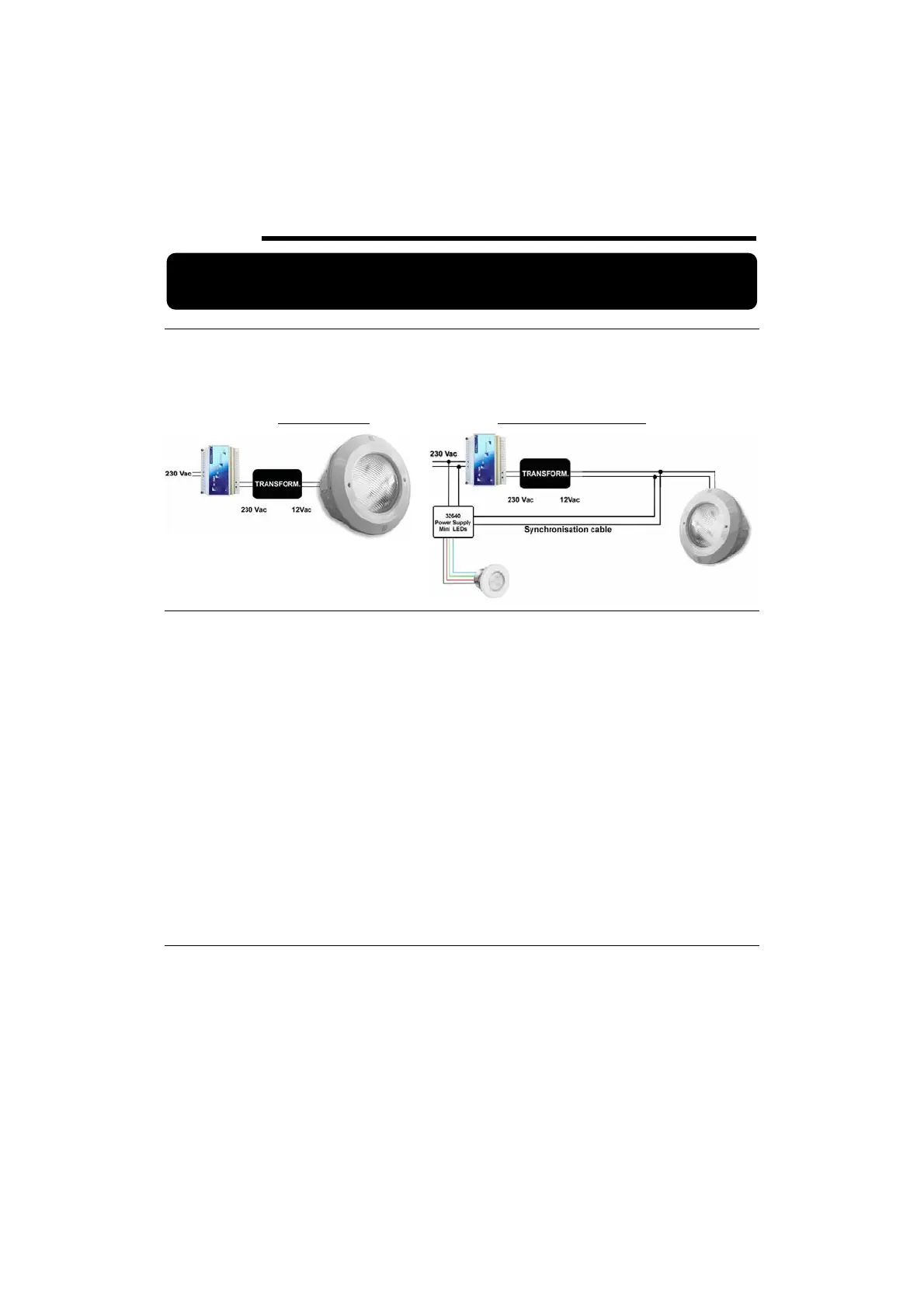

SCHEMA PROJ. STD
SCHEMA PER PROJ. STD e MINI
2. FUNZIONAMENTO DEI PULSANTI:
OFF:
x Spegne il faro.
x Una pressione lunga (sia se il faro è acceso, sia se è spento) mette il ricevitore nello stato di “apprendimento”, che consente di impostare
il telecomando con una sola pressione di qualsiasi tasto dello stesso (Vedi paragrafo “Messa in funzionamento”)
ON / COLORE:
x Se il faro è spento o è in modalità SEQUENZA, questo pulsante accende il faro nella modalità COLORE FISSO. (Il colore attivato sarà
l’ultimo colore fisso che sia stato utilizzato)
x Se il faro si trova già in modalità COLORE FISSO, ogni pressione serve a cambiare il colore nell’ambito delle 12 possibilità esistenti.
ON / SEQUENZA:
x Se il faro è spento o si trova in modalità COLORE FISSO, questo pulsante accende il faro nella modalità SEQUENZA. (Il programma
attivato sarà l’ultimo utilizzato) (I cambi di programma o di colori presenti nella sequenza devono essere realizzati dal telecomando)
ON / TIMER:
x Se il faro è spento, questo pulsante lo accende in base all’ultima modalità di funzionamento che è stata utilizzata e attiva la funzione
TIMER facendo in maniera tale che si spenga in forma automatica una volta trascorso il tempo prefissato in precedenza dal telecomando.
(I cambi di durata della temporizzazione devono essere realizzati dal telecomando)
x Se il faro si trova in modalità COLORE FISSO o SEQUENZA, attiva la funzione TIMER.
NOTA: il telecomando deve essere spento quando si stanno utilizzando i pulsanti del Ricevitore – Modulatore.
LED indicatore: osservando il funzionamento del led verde di Ricevitore – Modulatore, si potrà determinare lo stato di funzionamento del faro:
x Led spento: non vi è alimentazione elettrica.
x Lampeggio ogni 2 sec. faro con i led spenti.
x Led acceso fisso: aifaro in modalità COLORE FISSO o SEQUENZA.
x Intermittenza lenta: funzione TIMER attivata.
x Intermittenza rapida: funzione APPRENDIMENTO.
x Lampeggio per 2 sec. ricevimento di un ordine dal telecomando.
3. COMUNICAZIONE DI RICEVITORE-MODULATORE CON IL TELECOMANDO
x Impostazione del telecomando
o Premere a lungo il tasto OFF del Ricevitore-Modulatore, il led verde comincerà a lampeggiare rapidamente indicando che è
attivata la funzione di apprendimento.
o Accendere il telecomando e premere qualsiasi tasto. Nel caso in cui si disponga di più telecomandi, si renderà necessario
ripetere l’operazione affinché il Ricevitore-Modulatore possa riconoscerli tutti come impostati, fino ad un numero massimo di
otto.
x Cancellazione telecomando
o Premere a lungo il tasto OFF del Ricevitore-Modulatore, il led verde comincerà a lampeggiare rapidamente indicando che è
attivata la funzione di apprendimento.
o Premere il tasto OFF
