2.1 STATUSANZEIGEN
Auf der großen LCD-Anzeigetafel werden grundlegende Angaben zum Zustand der Pumpe angezeigt, inbegriffen die
jeweilige Betriebsart, der Sollwert sowie Warnungen oder Störungen.
2.2 STEUERTASTEN
Die Bedieneinheit der Pumpe ist mit vier Steuertasten ausgerüstet. Die Funktionen dieser Tasten werden im
Gebrauchshandbuch der Pumpe näher erläutert.
3 VERBINDUNGEN
3.1 ELEKTRISCHE VERBINDUNGEN
3.1.1 RS-485 STANDARD-VERBINDUNGEN
Die Control Basic Plus Pump implementiert ANSI/TIA/EIA-485 Standard-Kommunikationen, die auch mit der
Bezeichnung RS-485 bekannt sind. Einige Hersteller vertauschen den „A“- und den „B“-Anschluss, was zu Verwirrung
führen kann. Bei der Pumpe ist das nicht der Fall. Erinnern Sie sich aber daran, sollten Sie die Pumpe an MODBUS
Geräte anderer Hersteller anschließen.

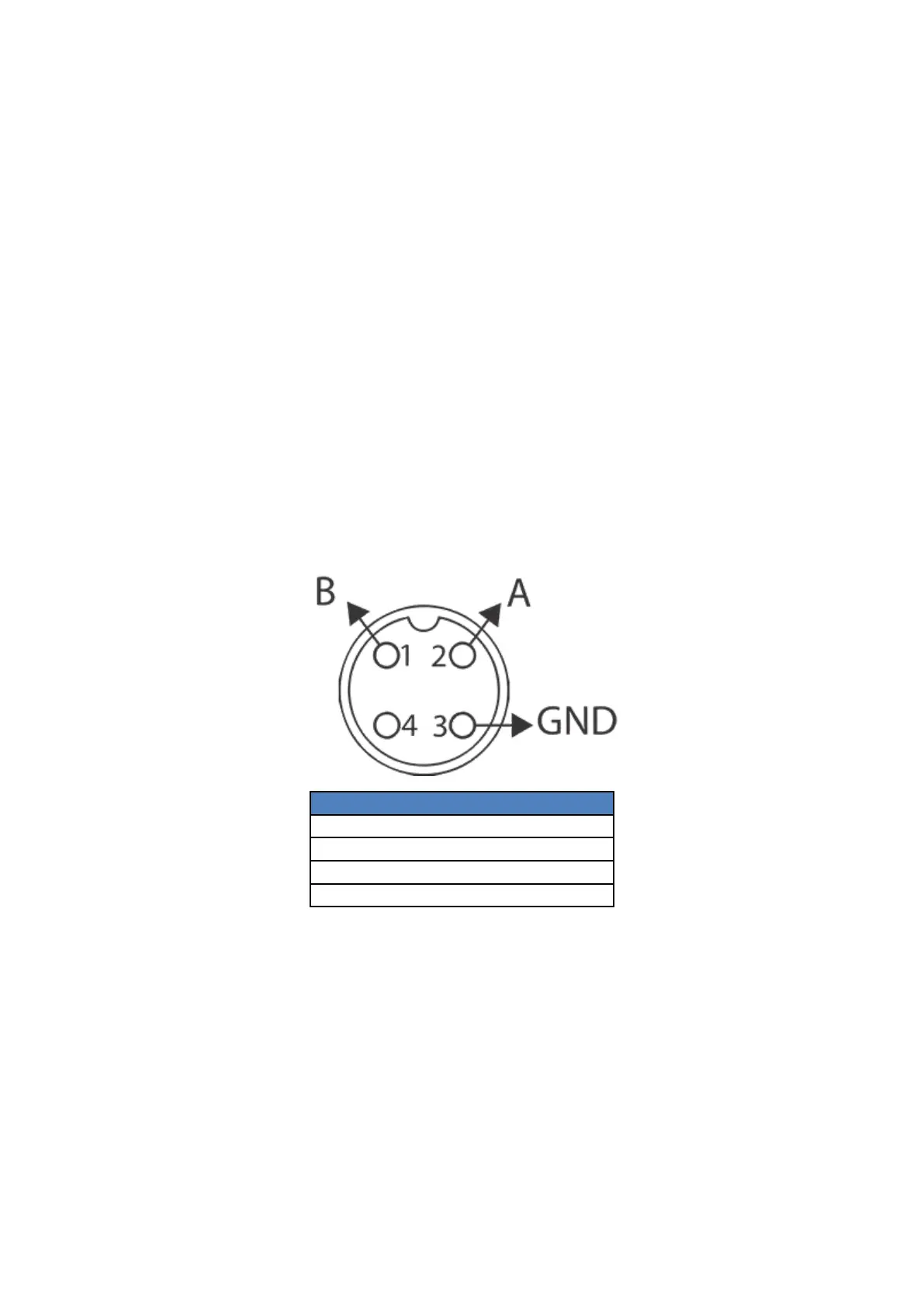

Abbildung 2 Busanschluss
Einige Hersteller vertauschen den A- und den B-Anschluss, was zu Verwirrung führen kann. Bei diesem Gerät entspricht
T+R+ dem Anschluss B, während T-R- dem Anschluss A entspricht, die folgende Pinbelegung entspricht dem weiblichen
Verbinder (der am Pool Basic Double/Control Basic/Optima Plus installierte Verbinder).
Die empfohlene Verkabelung für eine MODBUS-RTU-Kommunikation basiert auf einer linearen Struktur, mit aktivem
Busabschluss an beiden Enden. Es ist daher möglich, Geräte während des Betriebs an- bzw. abzukoppeln, ohne dass
die anderen Geräte beeinflusst werden. Der Draht ist gemäß EN 50170 zu verdrillen und abzuschirmen.
Ausgehend von den vom Gerät unterstützten Übertragungsraten ist bei Einsatz ohne Repeater eine Kabellänge von
1.200 m zulässig. Bei Einsatz von Repeatern ist - bei standardgemäßer Installation - eine Länge von bis zu 10 km
möglich.
Für die in einem System RS-485 eingesetzten symmetrischen Paare ist ein Wellenwiderstand mit einem Wert von über
100 Ohm zu empfehlen, insbesondere bei Baud-Raten von 19200 und höher.
