0000138174 Rev.1.1 5
5.2 MASCHINEN-ZUSTANDSDIAGRAMM
Wenn sich die Pumpe einschaltet, nimmt sie ihren Betrieb im normalen Betriebsmodus auf. Der vorliegende Zustand
wird auf der LCD-Anzeigetafel angezeigt. Die Pumpe hat vier Betriebsarten: Normalbetrieb, Kalibrierung,
Programmierung und Protokollierung. Die Pumpe kann von jeder dieser Betriebsarten in eine andere übergehen. Dies ist
auf Abbildung 5 dargestellt.

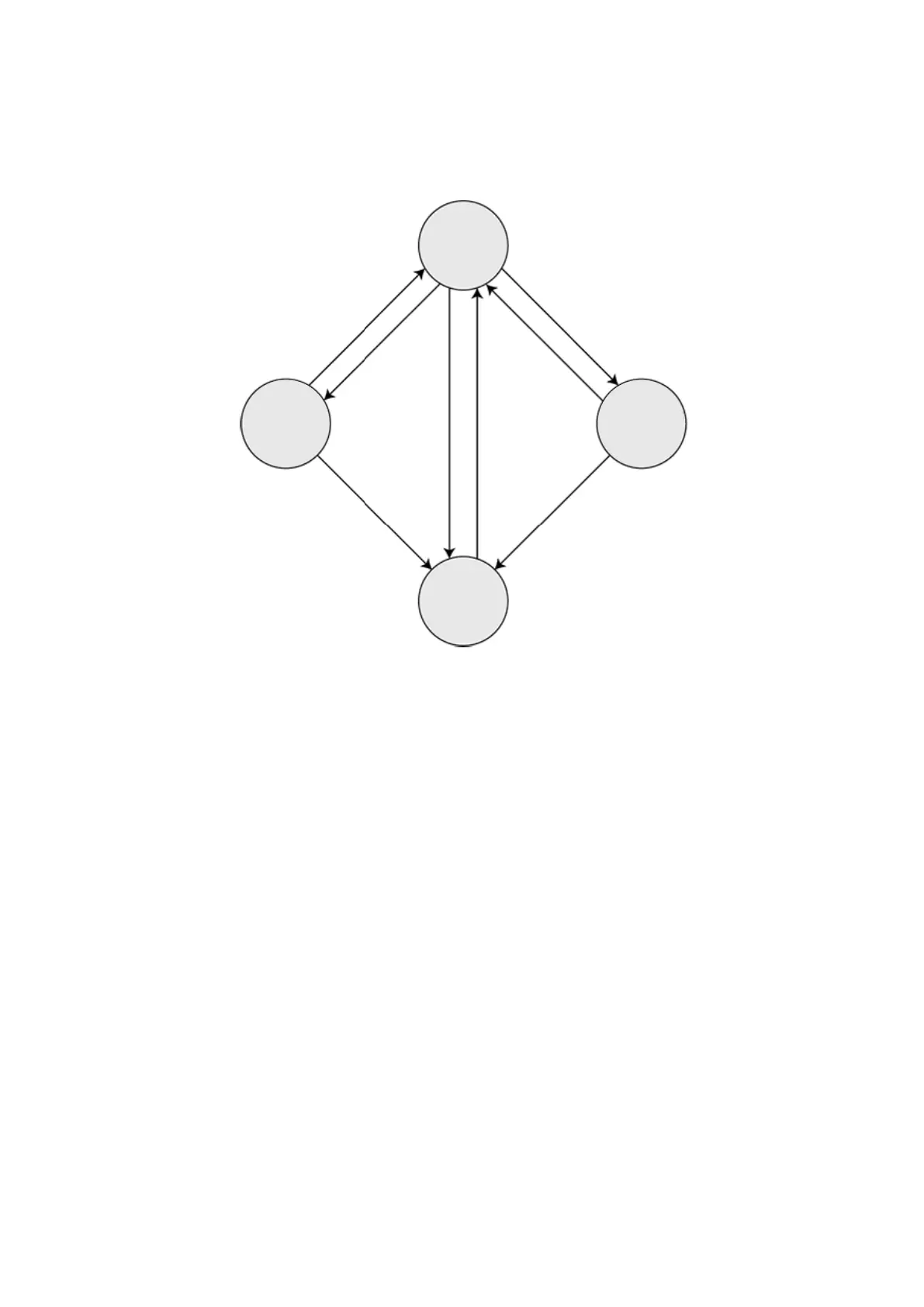

Abbildung 5. Zustandsdiagramm.
5.3 KONFIGURATION DER PUMPE
5.3.1 ADRESSE
Die Adresse der Pumpe im Bus wird an der Pumpe eingestellt (0x00 nur Lesen im Holding Register).
ID_Adresse:
Adresse der Pumpe im Bus.
Werkseinstellung:
0x01
Der werkseitige Voreinstellungswert ist 0x01. Wenn aber mehr als eine Pumpe implementiert werden sollen, dürfen die
beiden ID_Adressen nicht übereinstimmen. Dieses Problem kann durch die Änderung am Gerät gelöst werden.
5.3.2 KOMMUNIKATIONS-EINRICHTUNG
Es besteht die Möglichkeit, die Kommunikation zu aktivieren bzw. zu deaktivieren, die Watchdog-Konfiguration und
Watchdog-Zeit, die Adresse, die Parität und Baudrate zu ändern.
5.4 WATCHDOG TIME OUT
Der Watchdog ist ein in der Pumpe implementierter Timer, der kontrolliert, ob die Kommunikation im Bus
aufrechterhalten wird. Wenn die Kommunikation mit der Pumpe für eine Dauer unterbrochen wird, die über der am
Watchdog eingestellten Zeit liegt (Watchdog_time), führt die Pumpe die Tätigkeit aus, die unter wdg config., wdg alarm,
hardware reset, com. reset und stop dosage gewählt wurde.
NORMALE
BETRIEBS
ART
PROTO
KOLLIE
RUNG
PROGRAM
MIERUNG
KALIBRI
ERUNG
