* Antes de realizar la conexión del equipo se comprobará que la instalación eléctrica está
desconectada y no hay tensión entre las fases de alimentación.
* Conectar los cables de entrada de corriente a la borna de entrada de la máquina.
* Conectar el cable de toma tierra en la borna correspondiente para ello.
IMPORTANTE: Nunca deberá funcionar la ENFRIADORA AIRE-AGUA EF sin que lo
haga la bomba depuradora. Deberemos tener la precaución de no interconectar
temporizadores ni programadores que parando la bomba de depuración puedan dejar en
funcionamiento el equipo.
* Se debe cumplir en todo momento lo que deja reflejado la normativa vigente en cuanto a
protecciones de las líneas eléctricas contra defectos y contactos directos o indirectos.
* Verificar el apriete de todas las conexiones eléctricas.
* Se comprobará que la resistencia eléctrica entre el suelo y cualquier terminal eléctrico es superior
a 1 megaohmio. En caso contrario no se pondrá en marcha el equipo hasta que la perdida eléctrica
no sea localizada y reparada.
* En caso de que puedan existir fluctuaciones en la tensión de entrada, se recomienda instalar un
sistema estabilizador de tensión para evitar daños al equipo.
ATENCIÓN: no modificar el tarado de los térmicos de protección de motores. En caso de
duda dirigirse a su distribuidor.

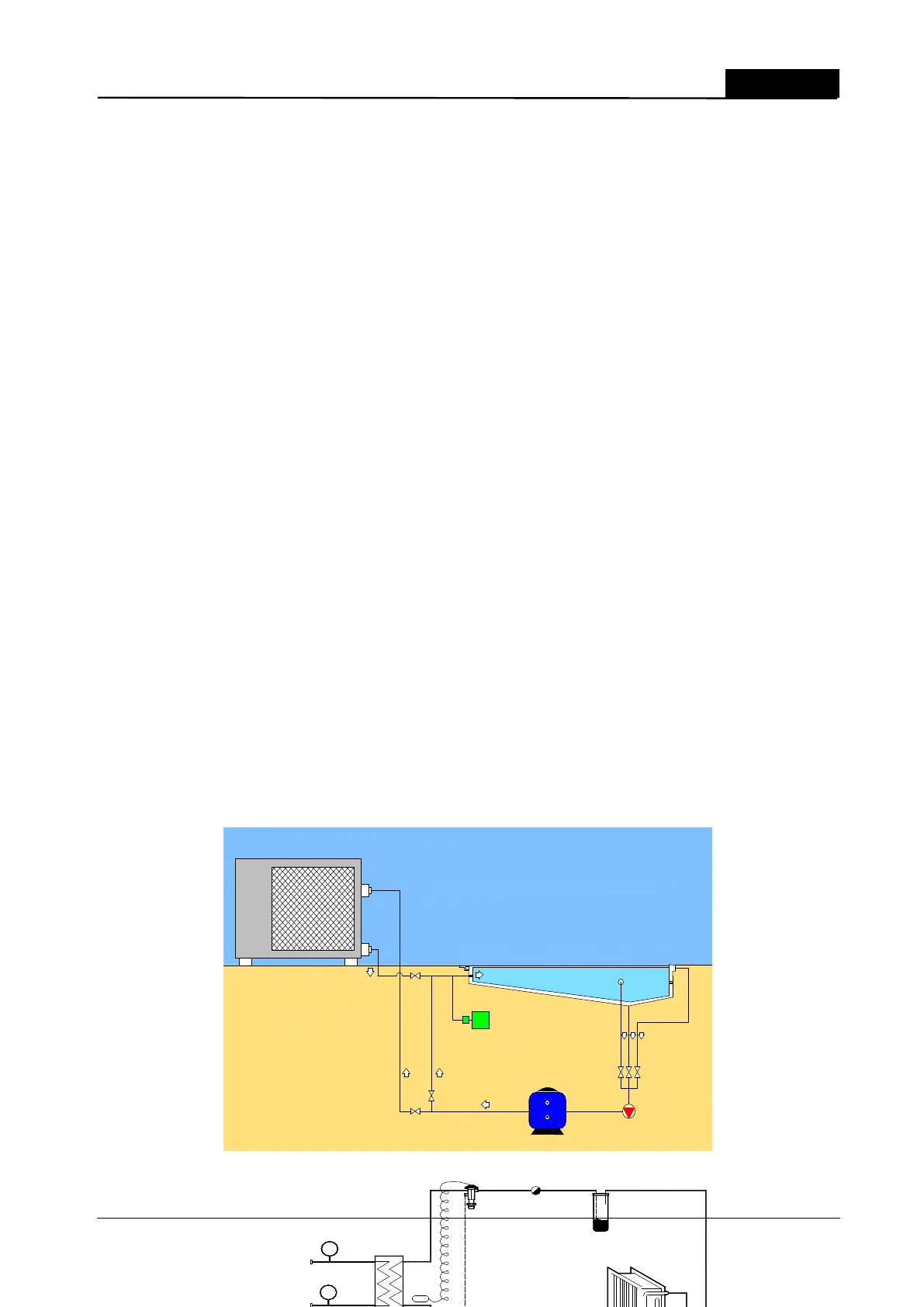

14. CONEXIONES HIDRAULICAS
ENFRIADORA AIRE-AGUA EF deberá colocarse en un by-pass preparado para el efecto a la
salida del sistema de depuración y siempre antes de cualquier sistema de dosificación de productos
químicos. Siempre que no sea posible disponer la entrada del sistema dosificador 25 cm por debajo
de la salida de agua de la ENFRIADORA AIRE-AGUA EF, se deberá instalar un sifón, y como
seguridad añadida una válvula antirretorno que impida el retorno de producto químico a la bomba
cuando la circulación de agua se interrumpa.
Respetar en todo momento los diámetros de conexión hidráulica especificados para cada equipo.
El equipo nunca deberá estar funcionando sin que exista circulación de agua en la instalación
hidráulica.
NUNCA colocar productos químicos concentrados en los skimmers de la piscina.
LIQU IDO
DE POSITO
FILT RO
EVAPO RADO R (A GUA)
SALIDA AG UA
EXPANS IÓN
VÁLVULA
TT
FS
TRATAMIENTO
FILTRO
BOMBA DE
QUIMICO
RECIRCULACION
