ASUS F2A85-M PRO
1-29
Chapitre 1

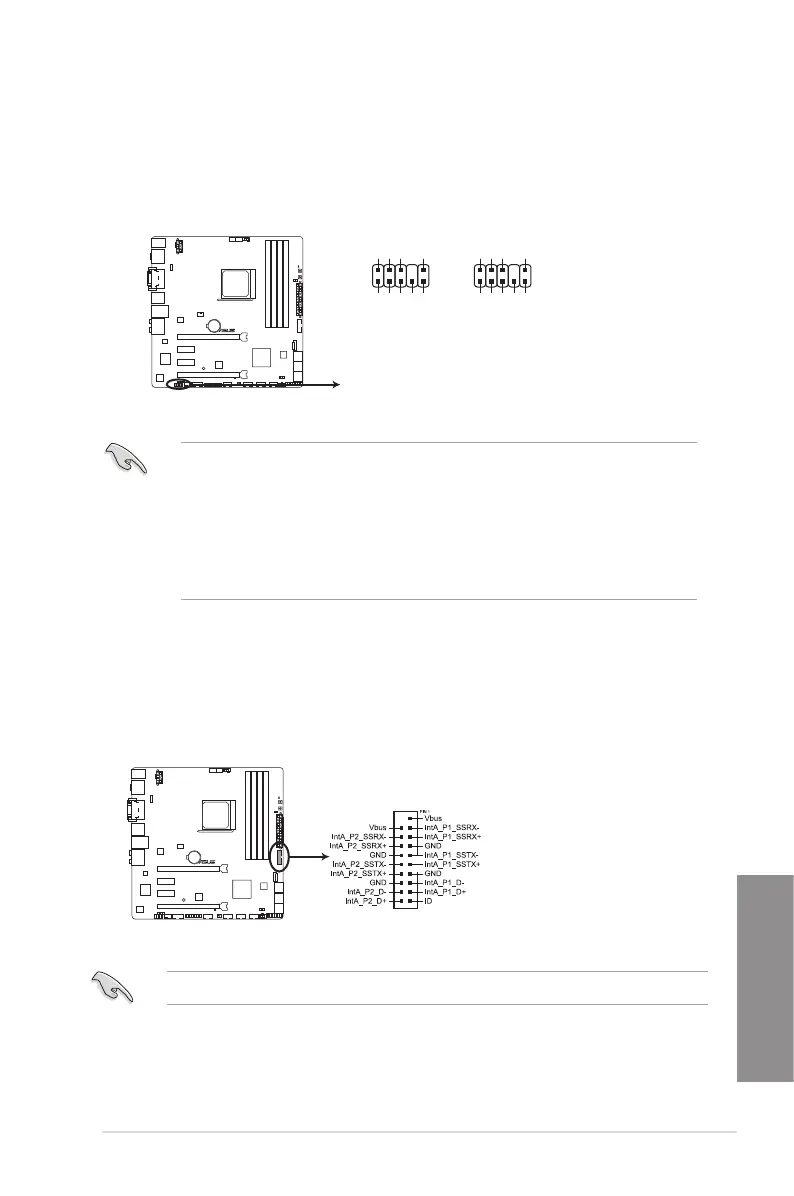

7. Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio disponibles en façade de certains
boîtiers d’ordinateurs et prend en charge les standards audio AC ‘97 et HD Audio.
• Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour
bénécier d’un son de qualité HD.
• Si vous souhaitez connecter un module High-Denition Audio en façade via ce
connecteur, assurez-vous que l’élément Front Panel Type du BIOS est réglé sur
[HD]. Pour les modules AC'97, réglez l’élément Front Panel Type sur [AC97]. Par
défaut, ce connecteur est déni sur [HD Audio].
• Le module E/S audio est vendu séparément.
Connecteur audio pour panneau avant de la F2A85-M PRO
8. Connecteur USB 3.0 (20-1 pin USB3_34)
Ce connecteur est dédié à la connexion de ports USB3.0 additionnels et est conforme
au standard USB 3.0 qui peut supporter un débit pouvant atteindre jusqu’à 480 Mbps.
Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous pouvez
utiliser ce connecteur pour brancher un périphérique USB 3.0.
Connecteur USB 3.0 de la F2A85-M PRO
Le module USB 3.0 est vendu séparément.
F2A85-M PRO
F2A85-M PRO Front panel audio connector
AAFP
AGND NC
SENSE1_RETUR SENSE2_RETUR
PORT1 L
PORT1 R PORT2 R
SENSE_SEND
PORT2 L
HD-audio-compliant
pin definition
PIN 1
AGND NC NC NC
MIC2
MICPWR
Line out_R
NC
Line out_L
Legacy AC’97
compliant definition
F2A85-M PRO
F2A85-M PRO USB3.0 Front panel connector
USB3_34
