1-30 Chapitre 1 : Introduction au produit
Chapitre 1
9. Connecteurs USB 2.0 (10-1 pin USB34, USB56, USB78, USB910)
Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB
à l’un de ces connecteurs, puis installez le module dans un slot à l’arrière du châssis.
Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter un débit de
480 Mbps.
Ne connectez pas de câble 1394 aux connecteurs USB pour éviter d’endommager la carte
mère !

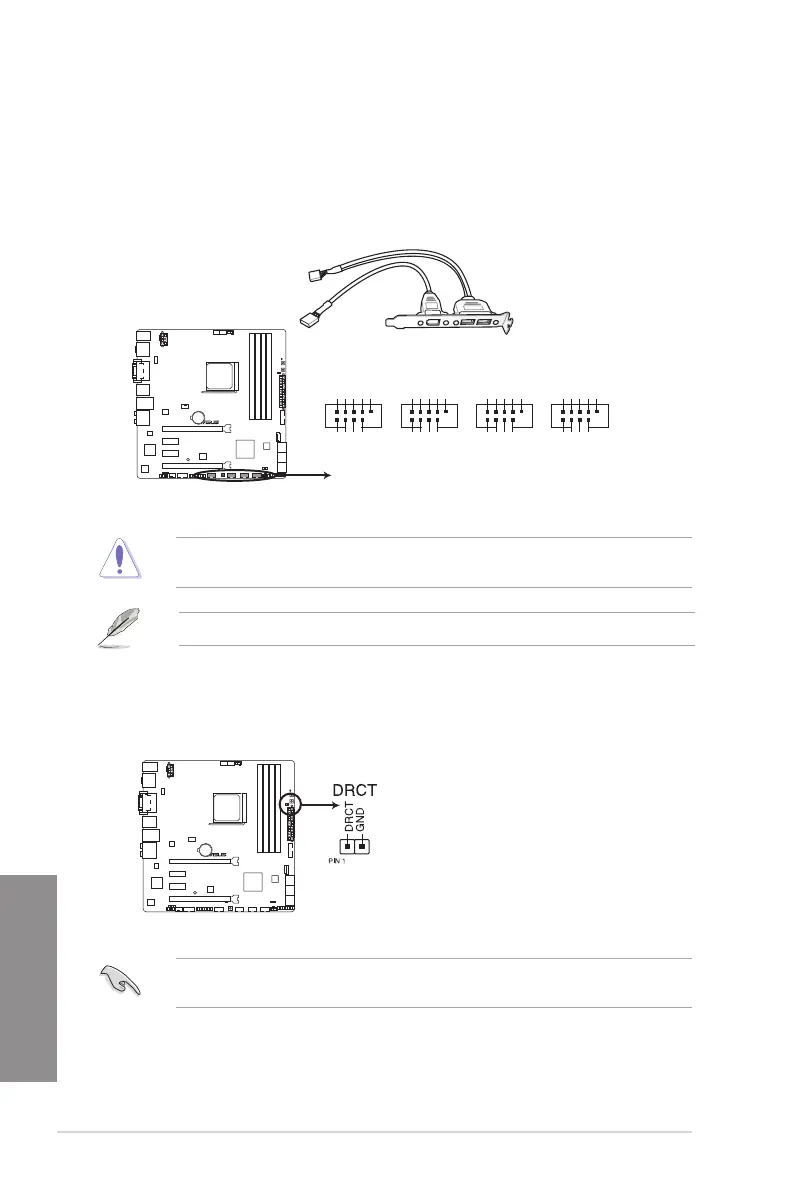

Connecteurs USB 2.0 de la F2A85-M PRO
Le module USB 2.0 est vendu séparément.
F2A85-M PRO
F2A85-M PRO USB2.0 connectors
USB+5V USB_P4- USB_P4+ GND NC
USB+5V
USB_P3-
USB_P3+
GND
USB34
PIN 1
USB+5V USB_P6- USB_P6+ GND NC
USB+5V
USB_P5-
USB_P5+
GND
USB56
PIN 1
USB+5V USB_P8- USB_P8+ GND NC
USB+5V
USB_P7-
USB_P7+
GND
USB78
PIN 1
USB+5V USB_P10- USB_P10+ GND NC
USB+5V
USB_P9-
USB_P9+
GND
USB910
PIN 1
10. Connecteur DirectKey (2-pin DRCT)
Ce connecteur est destiné aux châssis d’ordinateurs intégrant un bouton DirectKey en
façade. Reliez le câble du bouton DirectKey à ce connecteur de la carte mère.
Assurez-vous que votre châssis d’ordinateur intègre bien un bouton DirectKey. Consultez la
documentation accompagnant votre châssis pour plus d’informations.
Connecteur DirectKey de la F2A85-M PRO
F2A85-M PRO
F2A85-M PRO DRCT connector
