Asus P5AD2-E - Installer un Module DIMM; Enlever un Module DIMM

2-162-16
2-162-16
2-16
Chapitre 2: Informations sur le matérielChapitre 2: Informations sur le matériel
Chapitre 2: Informations sur le matérielChapitre 2: Informations sur le matériel
Chapitre 2: Informations sur le matériel
2.4.32.4.3
2.4.32.4.3
2.4.3
Installer un module DIMMInstaller un module DIMM
Installer un module DIMMInstaller un module DIMM
Installer un module DIMM

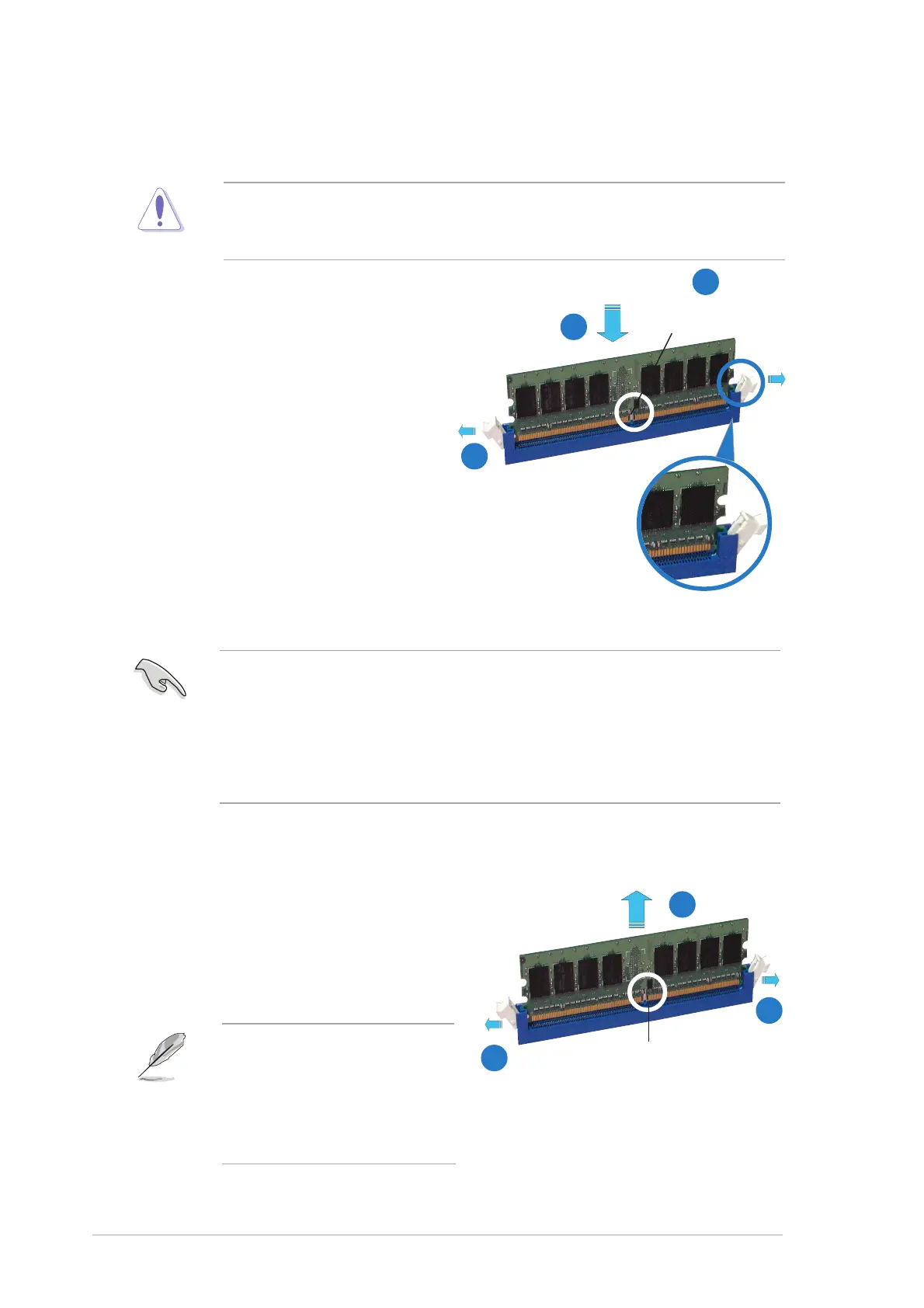

Pour installer un module DIMM:
1. Déverrouillez un socket DIMM
en pressant les clips de
rétention vers l’extérieur.
2. Alignez un module DIMM sur le
socket de sorte que l’encoche
sur le module corresponde à
l’ergot sur le socket.
3. Insérez fermement le module
DIMM dans le socket jusqu’à ce
que les clips se remettent en
place d’eux mêmes et que le
module soit bien en place.
2.4.42.4.4
2.4.42.4.4
2.4.4
Enlever un module DIMMEnlever un module DIMM
Enlever un module DIMMEnlever un module DIMM
Enlever un module DIMM
Suivez ces étapes pour enlever un module
DIMM.
1. Pressez en même temps les clips
de rétention vers l’extérieur pour
déverrouiller le module DIMM.
2. Enlevez le module DIMM du socket.
Clip de rétention déverrouilléClip de rétention déverrouillé
Clip de rétention déverrouilléClip de rétention déverrouillé
Clip de rétention déverrouillé
Encoche du moduleEncoche du module
Encoche du moduleEncoche du module
Encoche du module
DIMM DDR2DIMM DDR2
DIMM DDR2DIMM DDR2
DIMM DDR2
Encoche du DIMM DDR2Encoche du DIMM DDR2
Encoche du DIMM DDR2Encoche du DIMM DDR2
Encoche du DIMM DDR2
1
2
3
1
2
1
Débranchez l’alimentation avant d’ajouter ou de retirer des modules
DIMMs ou tout autre composant système. Ne pas le faire risquerait
d’endommager la carte mère et les composants.
• Un DIMM DDR2 est doté d’une encoche, ce qui lui permet de ne
pouvoir être inséré dans le socket que dans un seul sens. Ne forcez
pas sur le module pour éviter de l’endommager.
• Les sockets DIMM DDR2 ne supportent pas les modules de DDR.
N’ESSAYEZ PAS D’INSTALLER DE MODULE DDR DANS UN SOCKET
POUR DDR2.
Soutenez le module avec vos
doigts lorsque vous pressez
sur les clips de rétention. Le
module pourrait être
endommagé s’il est éjecté
avec trop de force.
