32 ASUS P5QL-E
Română
A
B
P5QL-E
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
PCIEX16_1
FLOPPY
PRI_EIDE
ALC1200
ICS
Atheros
L1E
LSI
L-FW3227
CHASSIS
SPDIF_OUT
CHA_FAN1
PWR_FAN
SB_PWR
PANEL
CHA_FAN2
PCIe Storage
Controller
8Mb
BIOS
IE1394_2 USB78USB910USB1112
COM1
CD
AAFP
PF1
SATA1SATA3
SATA2
SATA6
SATA4
SATA5
PCI1
PCI2
PCI3
PCIEX1_1
PCIEX1_2
EATX12V
LGA775
EATXPWR
CPU_FAN
EPU
Intel
®
ICH10R
Intel
®
P43
Lithium Cell
CMOS Power
Super
I/O
KBMS
USB56
SPDIF_O1
LAN1_USB12
F_USB34
AUDIO
CLRTC
OV_NB
USBPW7-10
USBPW1112
OV_CPU
PS2_USBPW56
USBPW1-4
22.4cm (8.8in)
30.5cm(12.0in)
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21 2 3
+5V
(Default)
+5VSB
21 2 3
+5V
(Default)
+5VSB
USBPW7-10
USBPW1112
PS2_USBPW56
USBPW1-4
1 2 2 3
Enable OV Normal
(Default)
OV_CPU
1 2 2 3
Enable OV Normal
(Default)
OV_NB
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED+
PLED-
+5V
Ground
Ground
Speaker
IDE_LED+
IDE_LED-
PWR
Ground
Reset
Ground
PANEL
IDE_LED PWRSW RESET

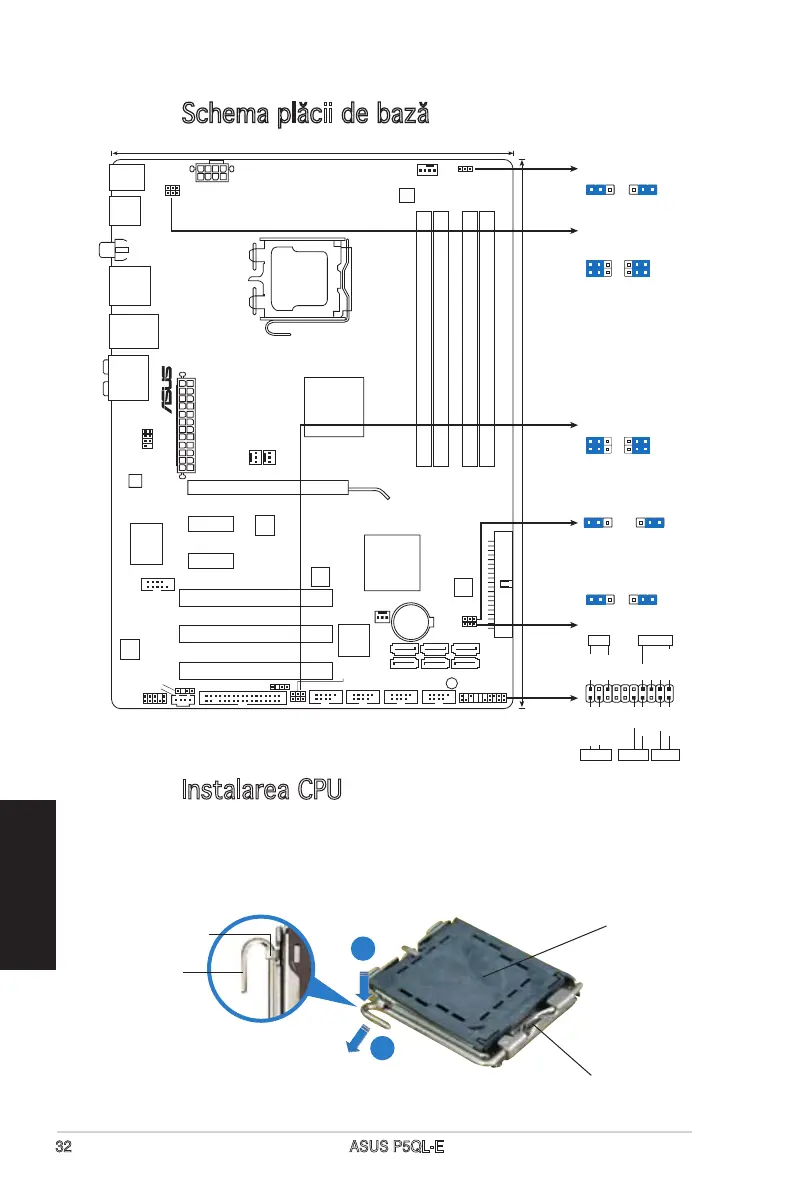

1. Schema plăcii de bază
2. Instalarea CPU
Urmaţi aceşti paşi pentru a instala un procesor Intel
®
în pachetul 775-land..
1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi-o către
stânga (B), pănă când este eliberată din butonul de reţinere.
Buton de reţinere
Pârghie de
încărcaree
Această parte a carcasei
trebuie să e orientată
către dumneavoastră.
Capac PnP
