Asus P8H61-M LX3 PLUS R2.0 Quick Start Guide

ASUS P8H61-M LX3 R2.0 Series 3
Това кратко ръководство предоставя най-необходимата информация за
конфигуриране на Вашата нова система. Следвайте стъпките, отбелязани на
изображението с дънната платка по-долу, за да конфигурирате своята нова
система. Вижте ръководството на дънната платка за повече информация
относно инсталирането и конфигурирането на хардуера, BIOS-а и софтуера.
Acest ghid pentru pornire rapidă cuprinde cele mai solicitate informaţii pentru congurarea

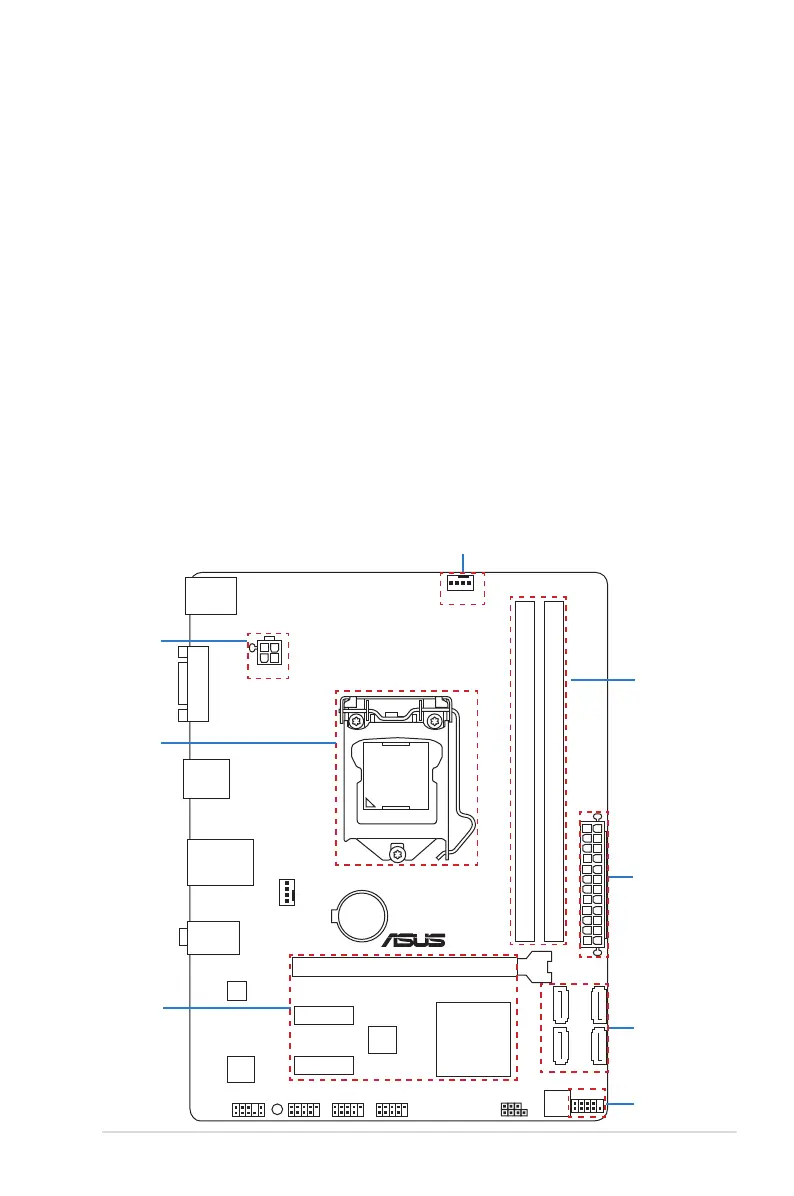

noului sistem. Urmaţi paşii marcaţi în schema plăcii de bază de mai jos pentru a vă
congura noul sistem. Consultaţi ghidul utilizatorului pentru placa de bază pentru informaţii
suplimentare referitoare la hardware, BIOS şi la instalarea şi congurarea software-ului.
Ovaj priručnik za brzi početak daje najpotrebnije informacije za podešavanje Vašeg novog
sistema. Pratite korake označene na prikazu matične ploče koji je dat dole za podešavanje
Vašeg novog sistema. Pogledajte priručnik za korisnike za Vašu matičnu ploču za više detalja
o hardveru, BIOS-u, i instalaciji i konguraciji softvera.
Bu hızlı başlangıç kılavuzu yeni sisteminizi kurmak için en gerekli bilgileri sağlamaktadır. Yeni
sisteminizi kurmak için aşağıdaki anakart düzeninde işaretli olan adımları izleyin. Donanım,
BIOS ve yazılım kurulumu ve yapılandırması hakkında daha fazla bilgi için ana kart kullanım
kılavuzunuza başvurun.
Бұл шұғыл бастау нұсқаулығы сііздің жаңа жүйеңізді орнату үшін ең қажет
ақпараттарды қамтиды. Жаңа жүйені баптау үшін төмендегі аналық платада
белігленген қадамдарды орындаңыз. Жабдықтар, BIOS және бағдарламаларды
орнату және конфигурациялау жөнінде қосымша ақпарат алу үшін аналық плата
пайдалану нұсқаулығын қараңыз.
P8H61-M LX3 R2.0 Series
PCIEX16
PCIEX1_1
PCIEX1_2
F_PANEL
SPEAKER
CLRTC
USB78 USB910USB56
AAFP
ATX12V
EATXPWR
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8111F
64Mb
BIOS
SB_PWR
LGA1155
Intel
®
H61
DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module)
SATA3G_1 SATA3G_2
SATA3G_3 SATA3G_4
AUDIO
KBMS
LAN1_USB12
USB34
VGA
Step 1
Step 7
Step 3
Step 5
Step 2
Step 4
Step 6
Step 7

Asus P8H61-M LX3 PLUS R2.0 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333, 1600, 1866, 2000, 2133, 2200 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel® Celeron®
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA II connectors	4
USB 3.2 Gen 1 (3.1 Gen 1) connectors	0
DVI-D ports quantity	00
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
On-board graphics card	No
Parallel processing technology support	Not supported
PCI Express slots version	2.0, 3.0
Cables included	SATA
LAN controller	Realtek RTL8111F
Networking features	10/100/1000 Mb/s
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Depth	172 mm
Width	226 mm
