ASUS Série P8H61 1-7

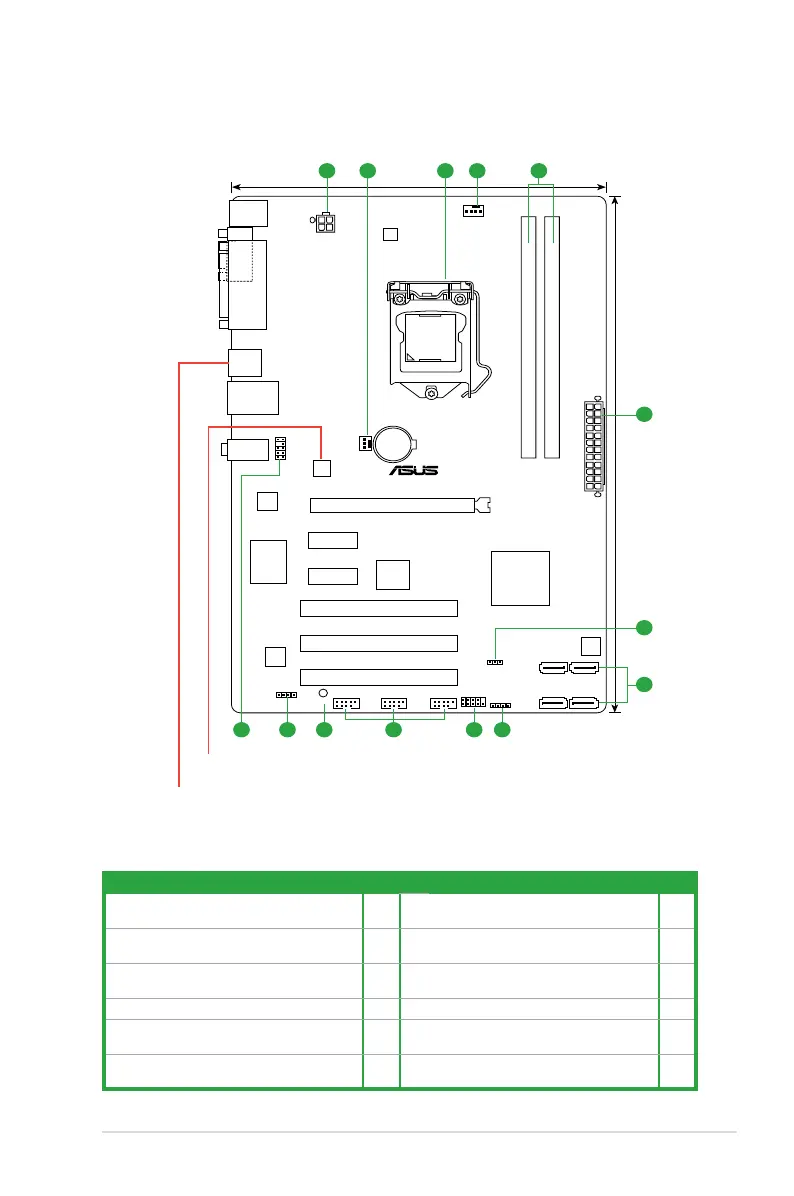

1.5.3 Diagramme de la carte mère
1.5.4 Contenu du diagramme
Connecteurs/Jumpers/Slots/LED Page Connecteurs/Jumpers/Slots/LED Page
1. Connecteurs d’alimentation ATX
(24-pin EATXPWR, 4-pin ATX12V)
1-23 7. Connecteur pour haut-parleur système
(4-pin SPEAKER)
1-23
2. Connecteurs de ventilation
(4-pin CPU_FAN, 3-pin CHA_FAN)
1-24 8. Connecteur panneau système
(10-1 pin PANEL)
1-26
3. Socket CPU Intel
®
LGA1155 1-8 9. Connecteurs USB
(10-1 pin USB56, USB78, USB910)
1-25
4. Slots DDR3 1-13 10. LED d’alimentation (SB_PWR) 1-5
5. Jumper d’effacement de la mémoire RTC
(3-pin CLRTC)
1-20 11. Connecteur audio numérique
(4-1 pin SPDIF_OUT)
1-24
6. Connecteurs Serial ATA 3.0Gb/s Intel
®
H61
(7-pin SATA3G_1/2/3/4)
1-25 12. Connecteur pour port audio en façade
(10-1 pin AAFP)
1-22
P8H61 Series
PCIEX16
PCIEX1_1
PCIEX1_2
PCI1
ASM 1083
PCI2
PCI3
USB56 USB78 USB910 F_PANEL
SPDIF_OUT
AAFP
ATX12V
EATXPWR
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
AUDIO
ALC
887
RTL
8111E
EPU
KBMS
32Mb
BIOS
SB_PWR
CLRTC
20.3cm(8.0in)
30.5cm(12.0in)
Intel
®
H61
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
LAN_USB12
USB3_12
SATA3G_4 SATA3G_3
SATA3G_2 SATA3G_1
LGA1155
LPT
COM1
SPEAKER
21 43 2
1
6
5
8101112 9 7
asmedia
ASM1042
Marqué USB34 sur les modèles P8H61 et P8H61 PLUS.
Uniquement sur le modèle P8H61/USB3
