Asus P8Q77-M User Manual

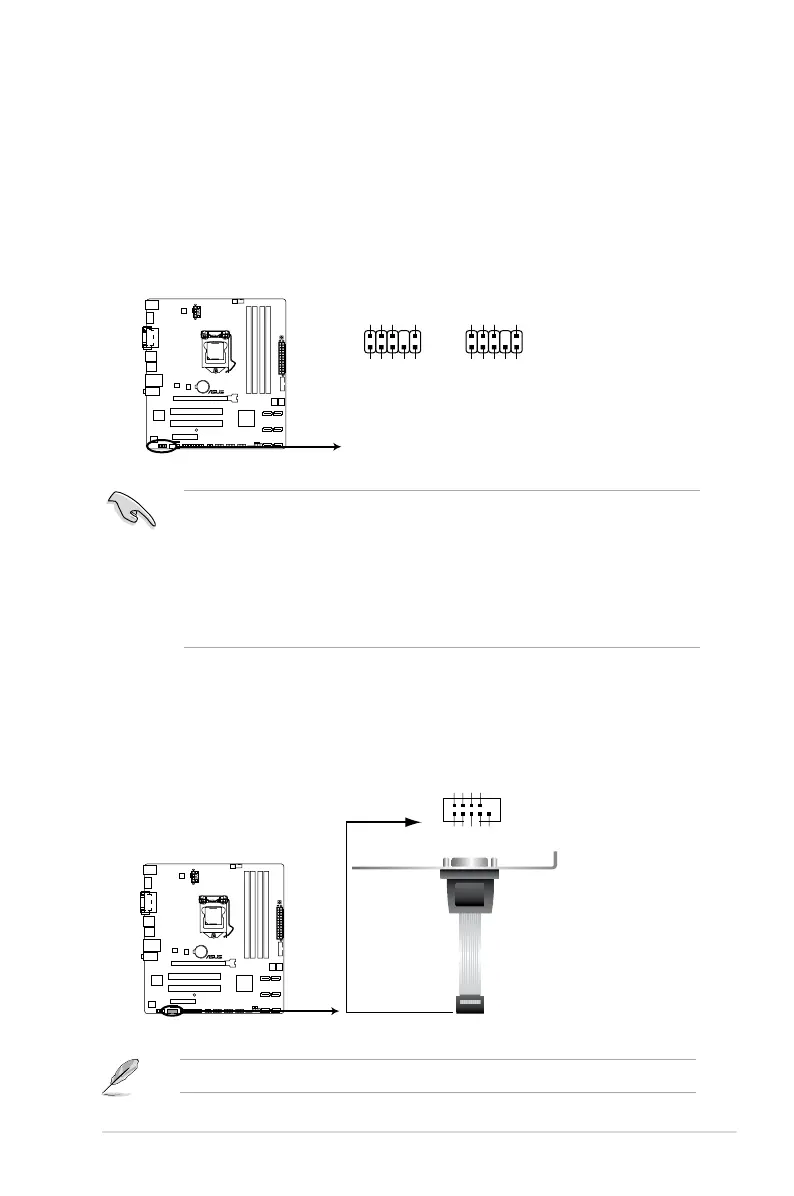

1-23Kapitel 1: Produkteinführung
1.10.2 Interne AnschlüsseInterne Anschlüsse
1. Fronttafelaudioanschluss (10-1 pol. AAFP)Fronttafelaudioanschluss (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafel-Audiokabels mit diesem Anschluss.
• Es wird empfohlen, ein High-Denition Fronttafel Audio E/A-Modul mit diesem Anschluss
zu verbinden, um die High-Denition Audio-Funktionen dieses Motherboards nutzen zu
können.
• Wenn Sie an diesen Anschluss ein High-Denition Fronttafelaudiomodul anschließen
möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS auf [HD]
eingestellt ist. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul anschließen
möchten, stellen Sie das Element auf [AC97] ein. Standardmäßig ist der Anschluss auf
[HD] gestellt. Siehe Abschnitt  für Details.
P8Q77-M
P8Q77-M Front panel audio connector
AAFP
PIN 1
AGND NC SENSE1_RETUR SENSE2_RETUR
PORT1 L
PORT1 R PORT2 R
SENSE_SEND
PORT2 L
HD-audio-compliant
pin definition
PIN 1
AGND NC NC NC
MIC2
MICPWR
Line out_R
NC
Line out_L
Legacy AC’97
compliant definition
2. Serieller Anschluss (10-1-pol. COM1)
Hier können Sie einenseriellen Anschluss (COM) installieren. Verbinden Sie das
serielle Anschlussmodulkabel mit diesen Anschluss und installieren Sie das Modul
dann in einer freien Öffnung an der Gehäuserückseite.
Das COM-Modul muss separat erworben werden.
P8Q77-M
P8Q77-M Serial port (COM1) connector
PIN 1
COM1
D
C
D
TX
D
GN
D
R
T
S
R
I
RX
D
DT
R
DS
R
CT
S

Asus P8Q77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	VIA VT1708S
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® Q77 Express
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2560 x 1600 pixels
Maximum graphics card memory	1748 MB
Parallel processing technology support	Not supported
PCI Express slots version	3.0
PCI Express configurations	1x16
Controller interface type	Intel Q77
Cables included	SATA
LAN controller	-
Networking features	Gigabit LAN
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	AMI
ACPI version	2.0a
BIOS memory size	16 Mbit

Weight and Dimensions

Depth	228.7 mm
Width	244 mm
