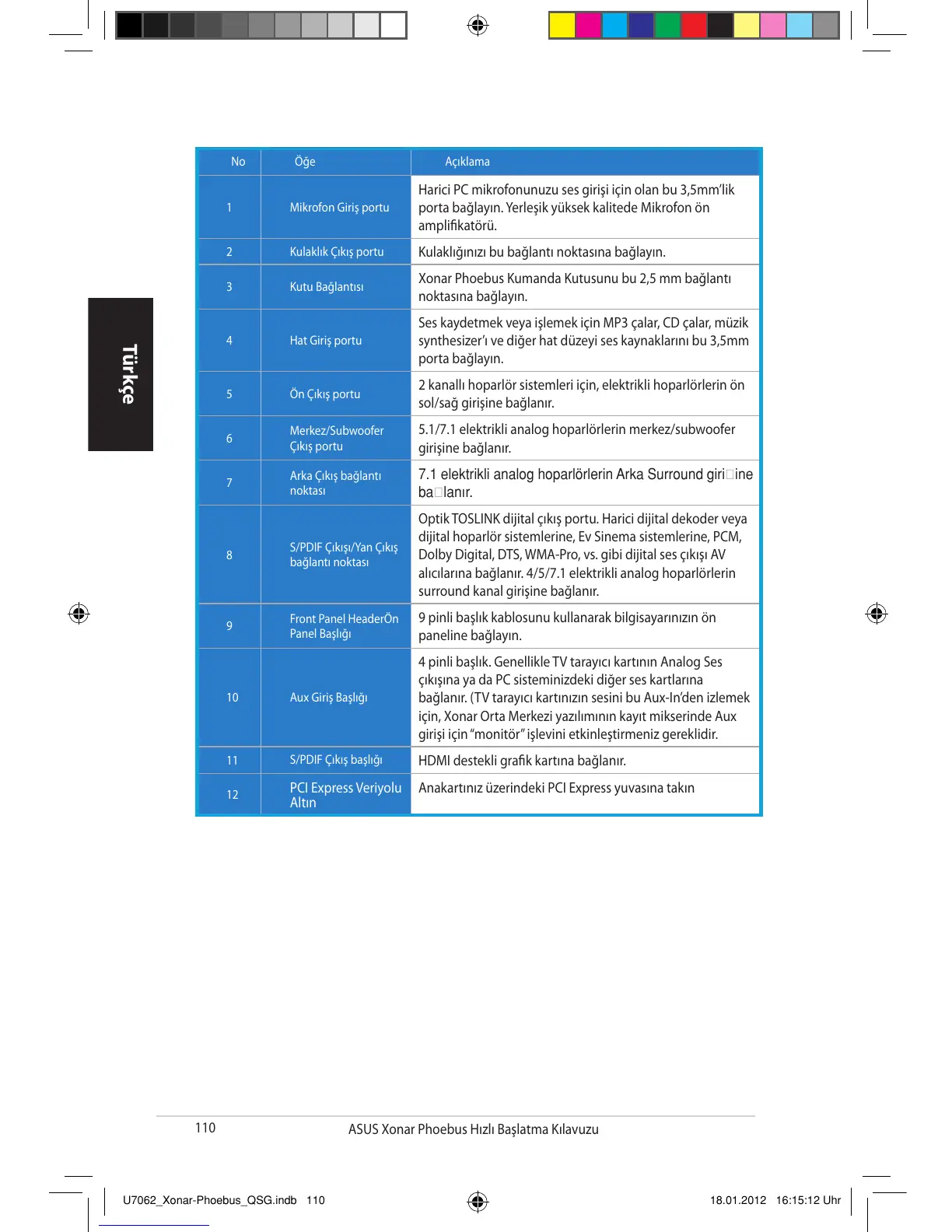

No Öğe Açıklama
1 Mikrofon Giriş portu
Harici PC mikrofonunuzu ses girişi için olan bu 3,5mm’lik
porta bağlayın. Yerleşik yüksek kalitede Mikrofon ön
amplikatörü.
2 Kulaklık Çıkış portu
Kulaklığınızı bu bağlantı noktasına bağlayın.
3 Kutu Bağlantısı
Xonar Phoebus Kumanda Kutusunu bu 2,5 mm bağlantı
noktasına bağlayın.
4 Hat Giriş portu
Ses kaydetmek veya işlemek için MP3 çalar, CD çalar, müzik
synthesizer’ı ve diğer hat düzeyi ses kaynaklarını bu 3,5mm
porta bağlayın.
5 Ön Çıkış portu
2 kanallı hoparlör sistemleri için, elektrikli hoparlörlerin ön
sol/sağ girişine bağlanır.
6
Merkez/Subwoofer
Çıkış portu
5.1/7.1 elektrikli analog hoparlörlerin merkez/subwoofer
girişine bağlanır.
7
Arka Çıkış bağlantı
noktası
7.1 elektrikli analog hoparlörlerin Arka Surround girişine
başlanır.
8
S/PDIF Çıkışı/Yan Çıkış
bağlantı noktası
Optik TOSLINK dijital çıkış portu. Harici dijital dekoder veya
dijital hoparlör sistemlerine, Ev Sinema sistemlerine, PCM,
Dolby Digital, DTS, WMA-Pro, vs. gibi dijital ses çıkışı AV
alıcılarına bağlanır. 4/5/7.1 elektrikli analog hoparlörlerin
surround kanal girişine bağlanır.
9
Front Panel HeaderÖn
Panel Başlığı
9 pinli başlık kablosunu kullanarak bilgisayarınızın ön
paneline bağlayın.
10 Aux Giriş Başlığı
4 pinli başlık. Genellikle TV tarayıcı kartının Analog Ses
çıkışına ya da PC sisteminizdeki diğer ses kartlarına
bağlanır. (TV tarayıcı kartınızın sesini bu Aux-In’den izlemek
için, Xonar Orta Merkezi yazılımının kayıt mikserinde Aux
girişi için “monitör” işlevini etkinleştirmeniz gereklidir.
11
S/PDIF Çıkış başlığı
HDMI destekli grak kartına bağlanır.
12
PCI Express Veriyolu
Altın
Anakartınız üzerindeki PCI Express yuvasına takın
