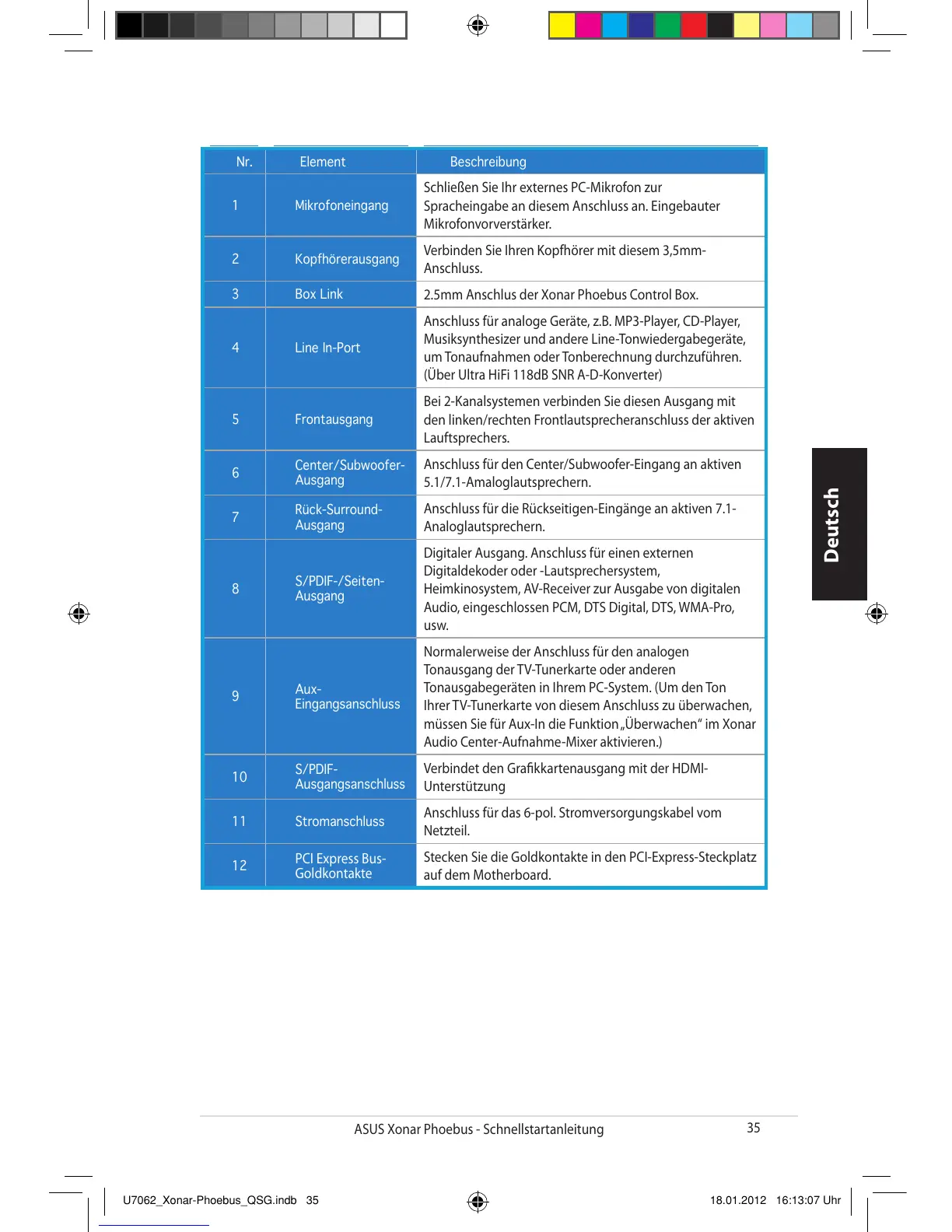

Nr. Element Beschreibung
1 Mikrofoneingang
Schließen Sie Ihr externes PC-Mikrofon zur
Spracheingabe an diesem Anschluss an. Eingebauter
Mikrofonvorverstärker.
2 Kopfhörerausgang
Verbinden Sie Ihren Kopfhörer mit diesem 3,5mm-
Anschluss.
3 Box Link
2.5mm Anschlus der Xonar Phoebus Control Box.
4 Line In-Port
Anschluss für analoge Geräte, z.B. MP3-Player, CD-Player,
Musiksynthesizer und andere Line-Tonwiedergabegeräte,
um Tonaufnahmen oder Tonberechnung durchzuführen.
(Über Ultra HiFi 118dB SNR A-D-Konverter)
5 Frontausgang
Bei 2-Kanalsystemen verbinden Sie diesen Ausgang mit
den linken/rechten Frontlautsprecheranschluss der aktiven
Lauftsprechers.
6
Center/Subwoofer-
Ausgang
Anschluss für den Center/Subwoofer-Eingang an aktiven
5.1/7.1-Amaloglautsprechern.
7
Rück-Surround-
Ausgang
Anschluss für die Rückseitigen-Eingänge an aktiven 7.1-
Analoglautsprechern.
8
S/PDIF-/Seiten-
Ausgang
Digitaler Ausgang. Anschluss für einen externen
Digitaldekoder oder -Lautsprechersystem,
Heimkinosystem, AV-Receiver zur Ausgabe von digitalen
Audio, eingeschlossen PCM, DTS Digital, DTS, WMA-Pro,
usw.
9
Aux-
Eingangsanschluss
Normalerweise der Anschluss für den analogen
Tonausgang der TV-Tunerkarte oder anderen
Tonausgabegeräten in Ihrem PC-System. (Um den Ton
Ihrer TV-Tunerkarte von diesem Anschluss zu überwachen,
müssen Sie für Aux-In die Funktion „Überwachen“ im Xonar
Audio Center-Aufnahme-Mixer aktivieren.)
10
S/PDIF-
Ausgangsanschluss
Verbindet den Grakkartenausgang mit der HDMI-
Unterstützung
11 Stromanschluss
Anschluss für das 6-pol. Stromversorgungskabel vom
Netzteil.
12
PCI Express Bus-
Goldkontakte
Stecken Sie die Goldkontakte in den PCI-Express-Steckplatz
auf dem Motherboard.
