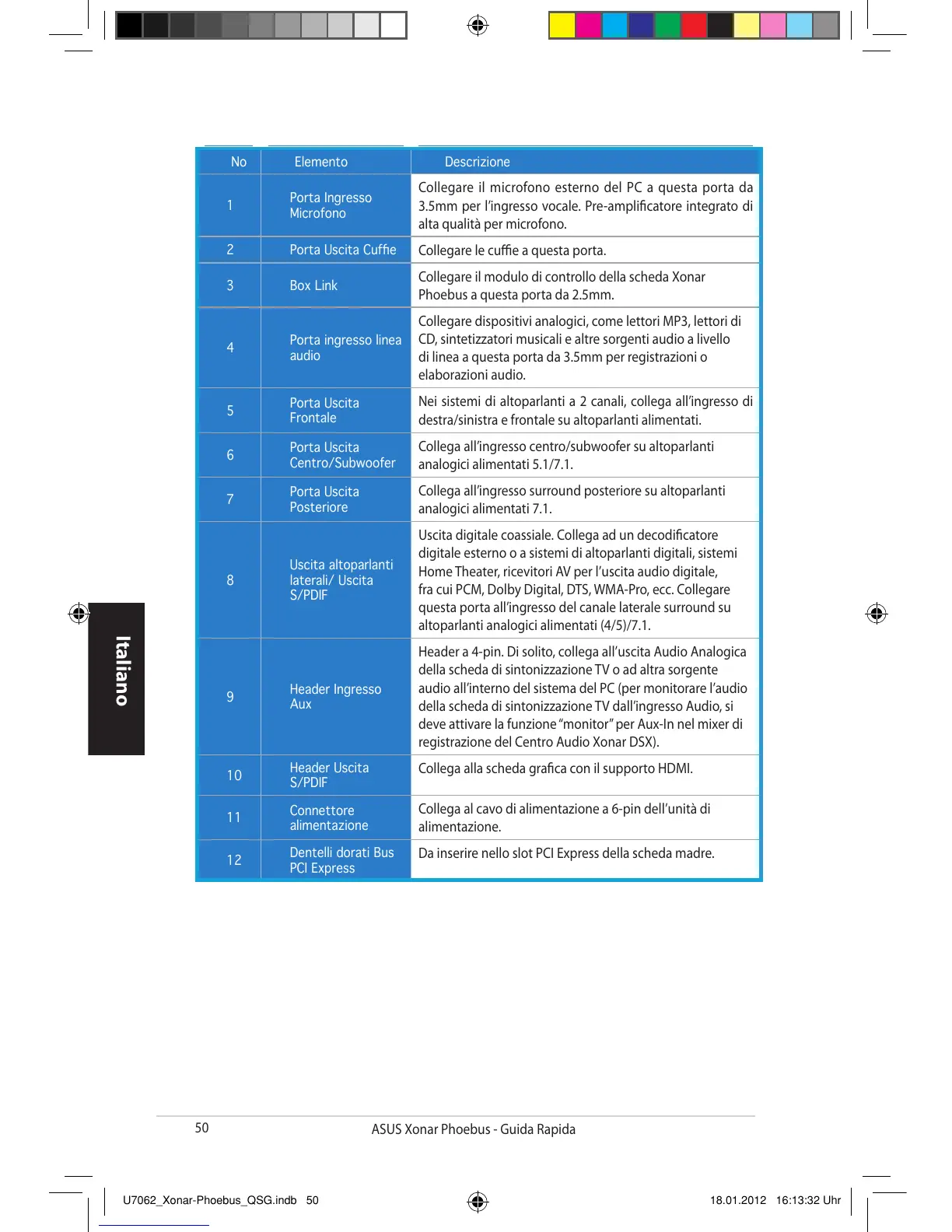

No Elemento Descrizione
1
Porta Ingresso
Microfono
Collegare il microfono esterno del PC a questa porta da
3.5mm per l’ingresso vocale. Pre-amplicatore integrato di
alta qualità per microfono.
2 Porta Uscita Cufe
Collegare le cue a questa porta.
3 Box Link
Collegare il modulo di controllo della scheda Xonar
Phoebus a questa porta da 2.5mm.
4
Porta ingresso linea
audio
Collegare dispositivi analogici, come lettori MP3, lettori di
CD, sintetizzatori musicali e altre sorgenti audio a livello
di linea a questa porta da 3.5mm per registrazioni o
elaborazioni audio.
5
Porta Uscita
Frontale
Nei sistemi di altoparlanti a 2 canali, collega all’ingresso di
destra/sinistra e frontale su altoparlanti alimentati.
6
Porta Uscita
Centro/Subwoofer
Collega all’ingresso centro/subwoofer su altoparlanti
analogici alimentati 5.1/7.1.
7
Porta Uscita
Posteriore
Collega all’ingresso surround posteriore su altoparlanti
analogici alimentati 7.1.
8
Uscita altoparlanti
laterali/ Uscita
S/PDIF
Uscita digitale coassiale. Collega ad un decodicatore
digitale esterno o a sistemi di altoparlanti digitali, sistemi
Home Theater, ricevitori AV per l’uscita audio digitale,
fra cui PCM, Dolby Digital, DTS, WMA-Pro, ecc. Collegare
questa porta all’ingresso del canale laterale surround su
altoparlanti analogici alimentati (4/5)/7.1.
9
Header Ingresso
Aux
Header a 4-pin. Di solito, collega all’uscita Audio Analogica
della scheda di sintonizzazione TV o ad altra sorgente
audio all’interno del sistema del PC (per monitorare l’audio
della scheda di sintonizzazione TV dall’ingresso Audio, si
deve attivare la funzione “monitor” per Aux-In nel mixer di
registrazione del Centro Audio Xonar DSX).
10
Header Uscita
S/PDIF
Collega alla scheda graca con il supporto HDMI.
11
Connettore
alimentazione
Collega al cavo di alimentazione a 6-pin dell’unità di
alimentazione.
12
Dentelli dorati Bus
PCI Express
Da inserire nello slot PCI Express della scheda madre.
