DE 13
INSTALLATION
Montage

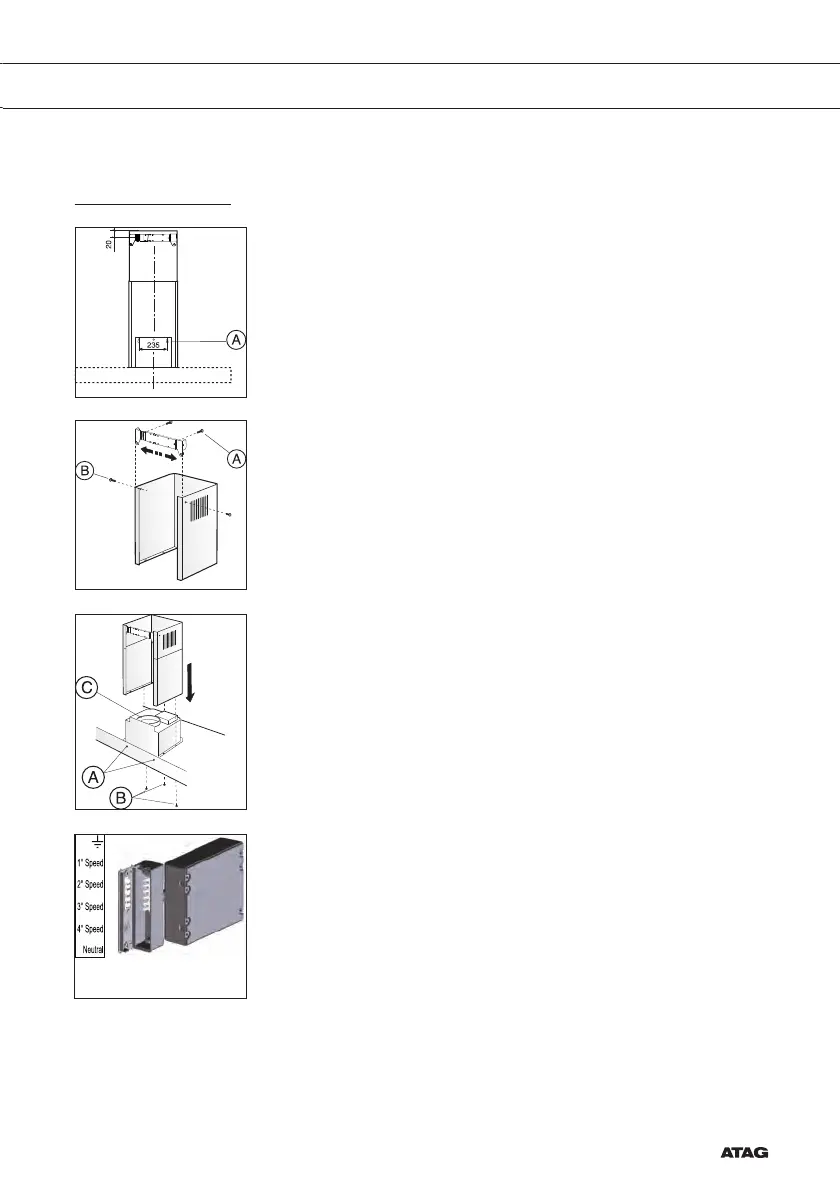

Die Abzugshaube unter Verwendung der Dübel und Schrauben (A)
an der Wand anbringen. Beachten Sie die genauen Abmessungen.
Zuerst die Breite der Bügel auf die Breite des oberen Rohrs
einstellen. Anschließend den Bügel mit den Dübeln und Schrauben
(B) an der Wand fixieren. Beachten Sie den Abstand zwischen
Bügel und Decke (siehe genaue Abmessungen).
Den Abzugskanal auf den Flansch (C) setzen und anschließend an
den Anschluss am Abzugsgitter.
Den Stecker in die spannungslose Wandsteckdose stecken.
Falls ein externer Motor vorhanden ist, muss dieser an die unten
abgebildete Anschlussbox angeschlossen werden.
Den Motor entsprechend dem Schema in der Anschlussbox
anschließen.
Das obere Rohr in das untere Rohr einsetzen.
Das untere Rohr mit den Schrauben (B) an der Abzugshaube
befestigen.
Das obere Rohr um den Bügel führen und diesen mit den
Schrauben (A) festschrauben.
