Инструкции по эксплуатации и технике безопасностиRU LUM12 PR
122
© Atlas Copco Industrial Technique AB - 9836 927100 00
Подключение пневмомагистрали
• Инструмент рассчитан на рабочее давление в 6–7 атм = 600–700 кПа.
• Перед подсоединением продуйте шланг.

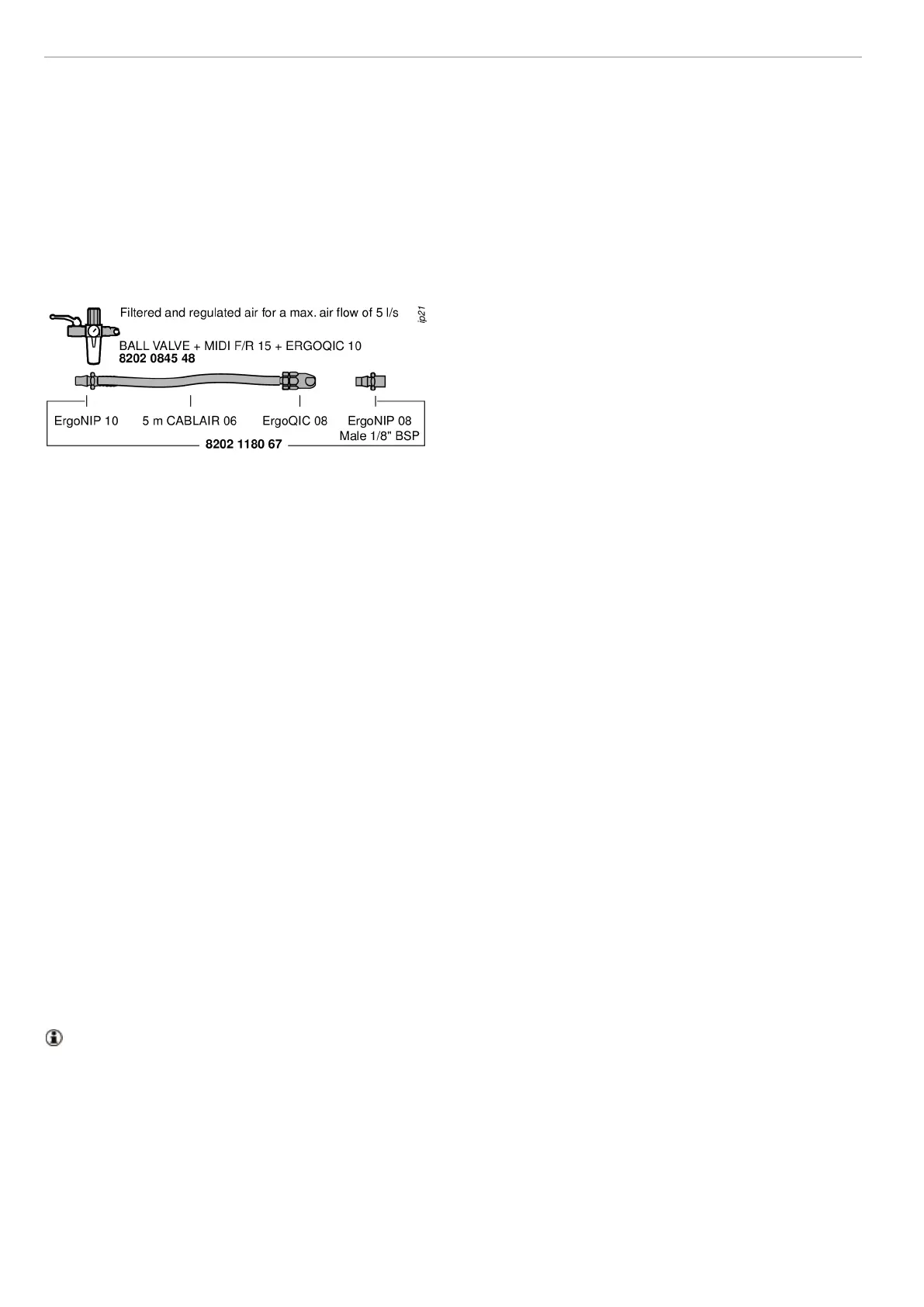

Предложение по установке
Бывает непросто подобрать правильные муфты, шланг и зажимы. Чтобы
сэкономить время и обеспечить необходимую мощность линии подачи
воздуха (от точки отвода до инструмента), воспользуйтесь нашим предло-
жением по установке.
Дополнительную информацию смотрите в основном каталоге компании
Атлас Копко, заказной № 9837 3000 01.
Работа
Инструкции по работе
Смотрите рисунок в Сервисных инструкциях
Момент затяжки
Для точной и безопасной работы момент затяжки шуруповерта должен на-
страиваться в соответствии с характеристиками соединения. Проверяйте
соответствие момента для реального соединения.
Момент затяжки устанавливается изменением силы сжатия пружины муф-
ты. Поворачивайте защитное кольцо до появления отверстия в корпусе
муфты. Затем поверните выходной вал так, чтобы была видна регулиро-
вочная шайба с прорезью под отвертку. Поворачивая отвертку по часовой
стрелке, вы уменьшаете получаемый на валу момент затяжки, а при пово-
роте против часовой стрелки момент увеличивается. После настройки мо-
мента поставьте защитное кольцо обратно на место.
Проверка момента затяжки
Для определения момента можно использовать анализатор данных ACTA
3000 с соответствующими тестовыми соединениями и датчиками IRTT.
Диапазон моментов пружины муфты:
Каждая пружина муфты дает свой определенный диапазон моментов.
Установка момента выше максимально рекомендованного может при-
вести к некорректной работе муфты или ее преждевременному износу.
Диапазон моментов каждой пружины легко определяется по ее цвету.
