LUM12 PR NL Veiligheids- en bedienings-voorschriften
© Atlas Copco Industrial Technique AB - 9836 927100 00
67

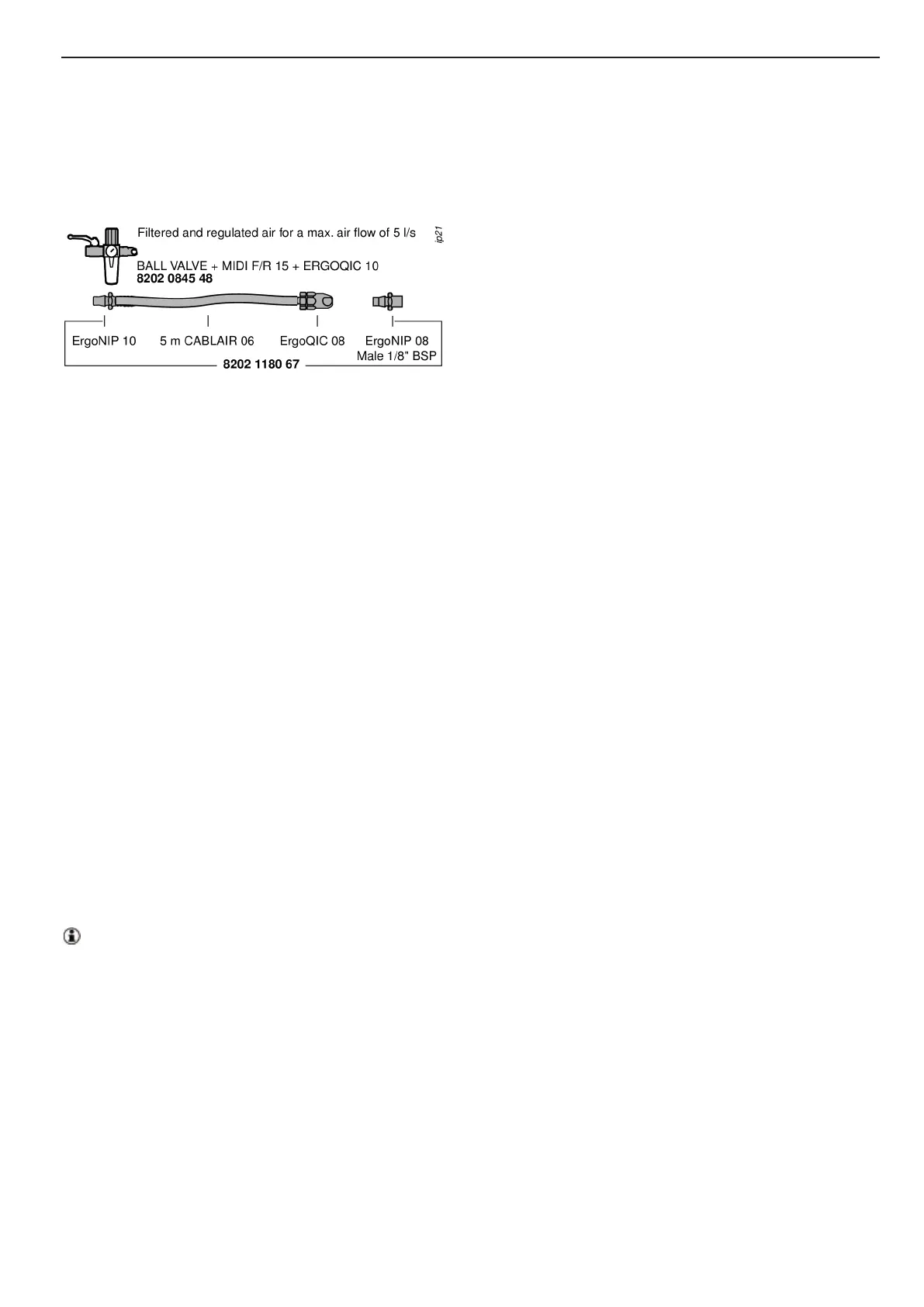

Installatieplan
Het kiezen van de juiste koppelingen, slang en klemmen kan een lastige klus
zijn, doordat je je in de details moet verdiepen. Wij doen u voor ieder gereed-
schap een installatievoorstel, zodat u én tijd bespaart én van een juiste capaciteit
van de luchtleidingsinstallatie, vanaf het aftakpunt tot aan het gereedschap, bent
gegarandeerd.
Raadpleeg voor meer informatie de catalogus Industriële elektrische gereed-
schappen van Atlas Copco, bestelnr. 9837 3000 01.
Instructies
Bedieningsinstructies
Zie figuur in de Onderhoudsinstructies
Aanhaalkoppel
Voor een nauwkeurige werking en veiligheid moet het aanhaalkoppel van de
schroevendraaier aan de schroefverbinding worden aangepast. Controleer het
opgegeven aanhaalkoppel voor de aan te brengen schroefverbinding.
Het aanhaalkoppel wordt versteld door de spanning van de koppelingsveer aan
te passen. Draai de beschermring tot het gat in het koppelingshuis vrij komt.
Draai dan de uitgaande spindel tot u het gat voor de sleutel in de stelring kunt
zien. Draai de stelsleutel rechtsom om het koppel te verkleinen en linksom om
het koppel te verhogen. Draai de beschermring weer vast na de afstelling.
Controle van het aanhaalkoppel
De Atlas Copco Torque Analyser (koppelanalysator) ACTA 3000 plus een in-
line-opnemer (IRTT) met de passende afmetingen en de verkrijgbare proefver-
bindingen zijn aanbevolen uitrusting.
Koppelbereik van de koppelingsveren :
Elke koppelingsveer is goed voor een bepaald koppelbereik. Regel het kop-
pel niet af boven de maximaal
aanbevolen waarde aangezien dit kan resulteren in een verkeerde werking en
een snellere slijtage van de koppeling.
Het koppelbereik van elke veer kan gemakkelijk geïdentificeerd worden door
zijn kleur.
Onderhoud
Voor maximale prestaties
Bij zware werkvoorwaarden - zachte verbindingen en maximale instelling - is
het aan te bevelen de lucht te smeren.
