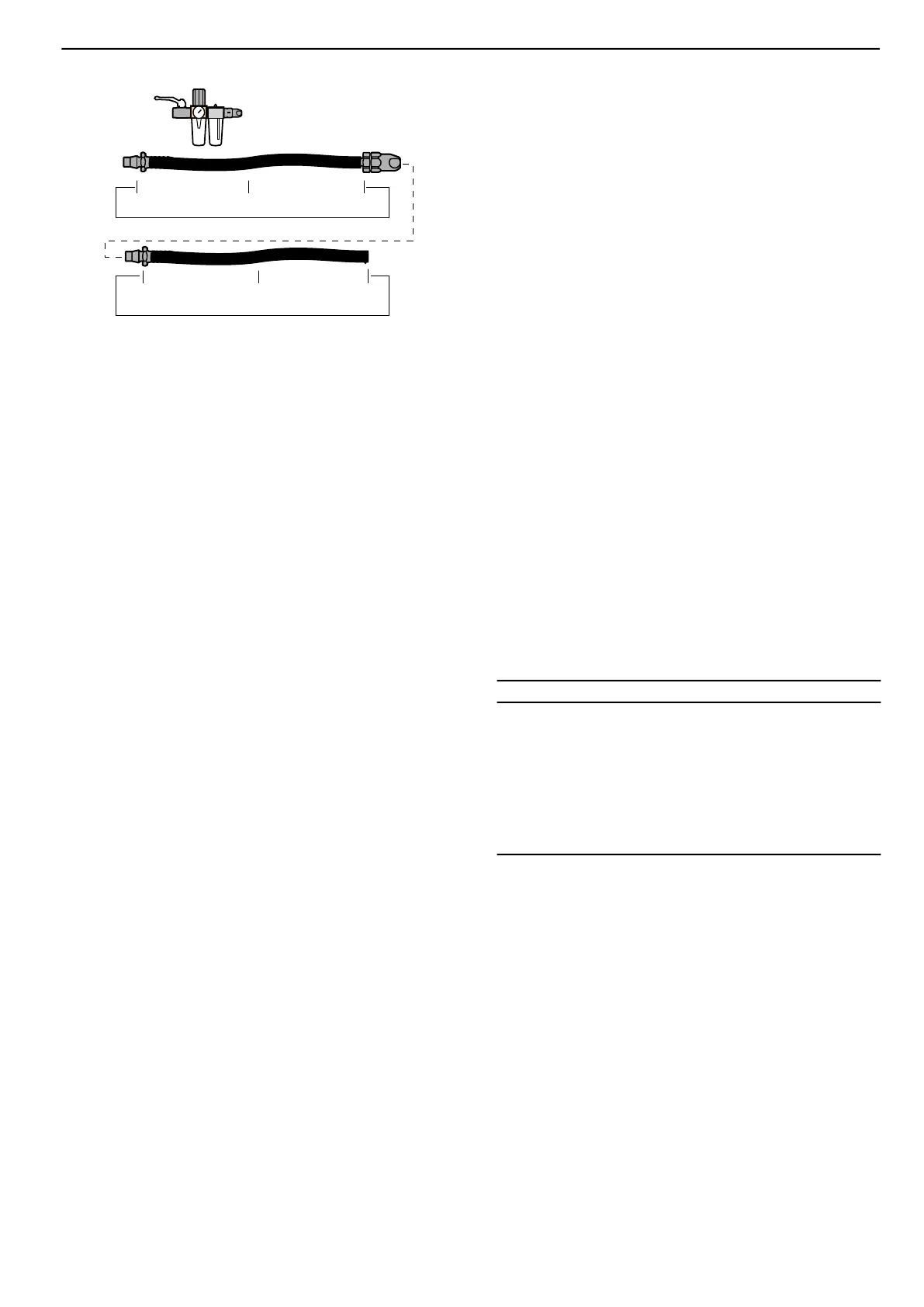

ERGONIP 10
5 m RUBAIR 13
8202 1180 21
ERGONIP 10 0.7 m RUBAIR 13
ERGOQIC 10
8202 1180 21
ip04_1
BALL VALVE+
MIDI F/RD 15+
ERGOQIC 10
8202 0829 11.
Find ere oplysninger i Atlas Copco Airline Installations.
Bestillingsnummer 9833 1191-01 eller 9833 1025 01.
Håndtering
Påmontering af mejslen
Isæt mejslen så mejselholderen (33) låser ind i mejselkærven.
Kontrollér, at mejselholderens fjeder er spændt.
Aftagelse af mejslen
Løft den bageste ende af mejselholderen (33) og træk mejslen ud.
Anvendelse af håndbeskytteren
Håndbeskytteren (41), der leveres som et ekstra
vibrationsdæmpende tilbehør, monteres med en bajonetfatning på
forenden af huset (30).
Hvis det er nødvendigt at styre lange mejsler umiddelbart ved
mejselbladet, løsnes klempatronen fra maskinen med et let ryk og
føres frem over mejslen.
Før der skal skiftes mejsel, skal klempatronen igen sættes fast
på maskinen.
Undlad at holde direkte på mejslen .
Vibrationsdæmpning
Vibrationsdæmpning foregår ved hjælp af to luftfjedre, en i
slagmekanismen mellem stemplet (23) og cylinderen (22) og en
bagved mejselklempatronringen (28). Den sidstnævnte fjeder
dæmper stødbølgereeksen fra mejslen. Den nødvendige
modholdskraft afgøres af lufttrykket, der tilføres til maskinen. Den
nødvendige drivkraft er derfor lavere, når drøvleventilen kun er
presset et lille stykke ned.
For at opnå fuldstændig vibrationsdæmpning mellem maskinens
hus (2) og slagmekanismen: Brug tilstrækkelig modholdskraft så
mejselklem— patronringen (28) presses nogle få milimeter ud fra
bufferen (29), dvs. at mejslen er presset et tilsvarende stykke ind
i forstykket på huset.
Hvis modholdskraften er for stor, vil mejselklempatronringen
(28) støde mod cylinderen (22), hvorefter vibrationen vil stige
mærkbart og slageffekten vil blive reduceret.
Tomgang
Når værktøjet går i tomgang, er maskinens ydelse nedsat, fordi
der indtræder en automatisk luftudledning via klempatronen (25).
Tomgangsslagene opfanges af en elastisk buffer (29). Når der
skiftes fra drift til tomgang, kan nogle få enkelte, hårde
tomgangsslag blive opfanget i bufferen.
Undgå unødig tomgang .
Når en buffer (29) er slidt, kan mejselhammeren stoppe under
drift og/eller være svær at starte. Hvis dette sker, udskift straks
bufferen for herved at undgå ødelæggende slag direkte på
forstykket af huset (31).
Vedligeholdelse
Eftersyn
Hvis mejselhammeren bruges hver dag, skal den renses og efterses
én gang for hver seks måneder.
Aftagning af husets forstykke med mejselholder og buffer.
1) Trykluft—tilførslen til maskinen aftages.
2) Skruen (32) skrues ud ved hjælp ag nøglen (52).
3) Skru gevindenden af nøglen (52) ind i hullet “A” så forstykket
af huset (31) bliver vredet fri og kan fjernes fra maskinens hus
(2).
4) Aftag bufferen (29) ved hjælp af en skruetrækker.
5) Påmonter en ny buffer, og kontrollér, at låsekanten fanger ind
i noten i frontstykket på huset.
6) Før frontstykket af huset monteres, kontrolleres at
mejselklem— patronringen (28) monteres med konusen
vendende mod pakringen (27).
7) Skub frontstykket af huset så langt ind på plads på maskinens
hus, som det kan komme.
8) Afskru og fjern nøglen (52). Montér skruen (32) og tilspænd
med et moment på 40 Nm (4 kpm).
Smøring
Under drift skal mejselhammeren smøres med ca. 2,5 ml olie en
gang pr. skift. Olien dryppes ind i trykluftslangen. Når værktøjet
er i kontinuert drift, anbefaler vi, at De installerer en Atlas Copco
olietåge—smører i tryklufttilførslen.
Anvend gode kvalitetssmøremidler. De olier og fedter, som er
anført på kortet, er eksempler på smøremidler, som vi kan anbefale.
Fedtoversigt
Luft smøringFedtMærke
Energol E46Energrease LS-EP2BP
Arox EP46Beacon EP2Esso
Chopin 46Rembrandt EP2Q8
Almo Oil 525Mobilegrease XHP 222Mobil
Torvcula 32Alvania EP2Shell
Aries 32Multifak EP2Texaco
BR2 PlusMolycote
Nyttig information
Her kan man nde alle former for oplysninger vedrørende Atlas
Copco Tools produkter, tilbehør, reservedele og tryksager på vores
WEB-side!!
C Log ind på Atlas Copco på www.atlascopco.com
Reservedele
Dele uden bestillingsnummer leveres af tekniske årsager ikke
separat; dette gælder også dele, der indgår i service-sæt.
Anvendelse andre reservedele end originale Atlas Copco-
reservedele kan medføre reduceret ydelse og øget vedligeholdelse
og kan, dersom dette skønnes rimeligt fra selskabets side, sætte
alle garantier ud af kraft.
Garanti
Kontakt din lokale Atlas Copco-repræsentant for at reklamere over
et produkt. Garantien gælder kun, hvis produktet er blevet
37
Atlas Copco Tools - 9836 1761 00
Sikkerheds og betjenings vejledningRRD37/57
