Atlas Copco TEX140P - Page 214

A. Wlot powietrza
B. Smarownica
C. Korek wlewu oleju
D. Uchwyt
E. Tłumik
F. Włącznik (mechanizm uruchamiający i
zatrzymujący)
G. Blokada narzędzia
H. Cylinder
Naklejki
Maszyna wyposażona jest w naklejki zawierające
ważne informacje dotyczące bezpieczeństwa ludzi i
konserwacji maszyny. Naklejki muszą być czytelne.
Nowe naklejki można zamówić, korzystając z listy
części zamiennych.

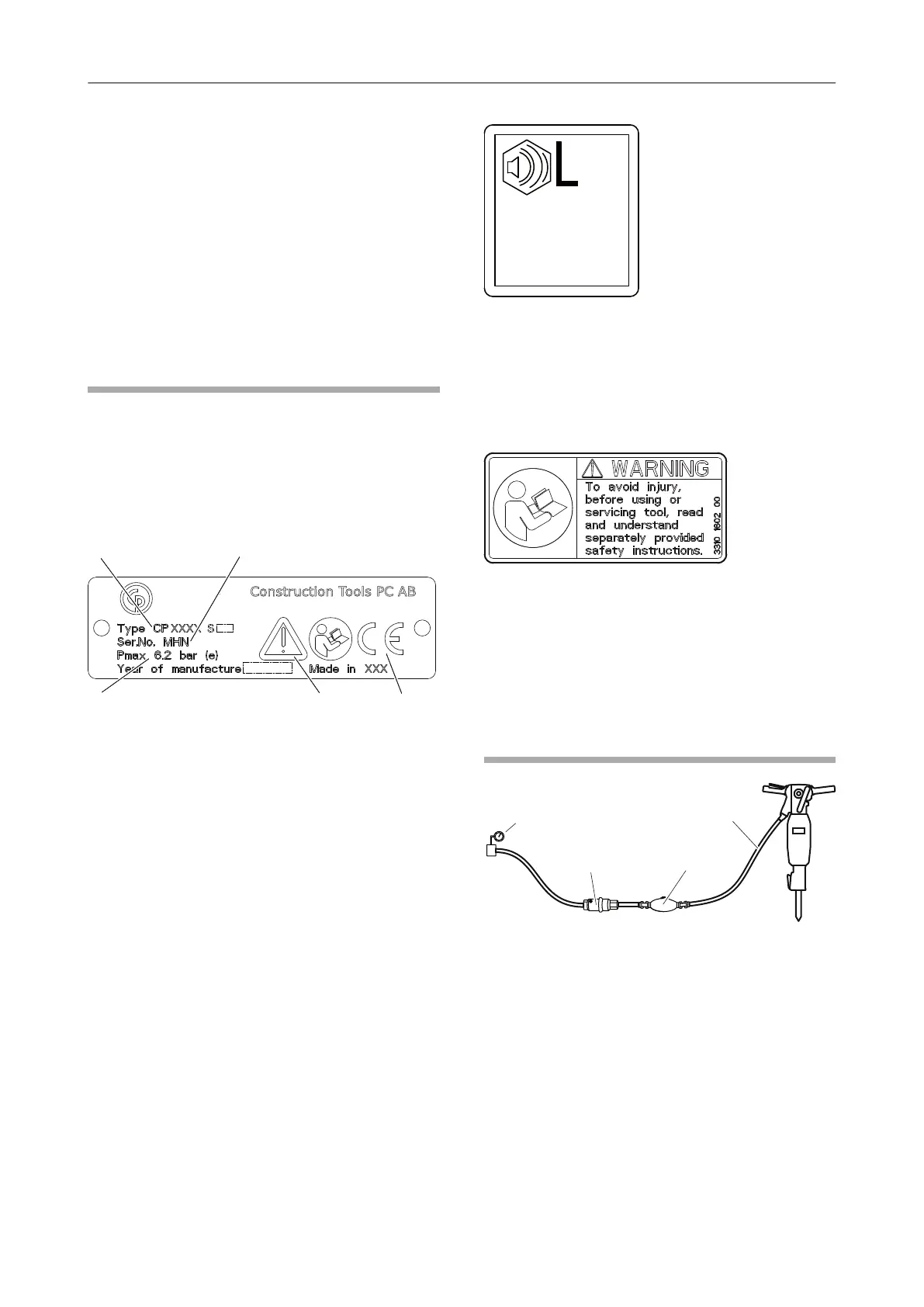

Tabliczka znamionowa
A
B
C
D
E
A. Typ urządzenia
B. Maksymalne dopuszczalne ciśnienie
sprężonego powietrza
C. Numer seryjny
D. Symbol ostrzeżenia połączony z symbolem
książki oznacza, że użytkownik musi
przeczytać instrukcję bezpieczeństwa i obsługi
przed pierwszym użyciem urządzenia.
E. Symbol CE oznacza, że maszyna posiada
świadectwo zgodności WE. Więcej informacji
zawiera deklaracja WE dołączona do maszyny.
Brak symbolu WE oznacza, że maszyna nie
posiada świadectwa zgodności WE.
Naklejka poziomu hałasu
WA
xxx
dB
Ta naklejka wskazuje gwarantowany poziom hałasu
zgodnie z Dyrektywą 2000/14/WE. W celu uzyskania
dokładnych informacji o poziomie hałasu – patrz
„Parametry techniczne”.
Nalepka bezpieczeństwa
Aby uniknąć obrażeń, przed użyciem narzędzia lub
jego konserwacją przeczytaj ze zrozumieniem
udostępnione osobno instrukcje bezpieczeństwa.
Uruchomienie
Przewody giętkie i złącza
SRNO
A
B
C
D
A. Źródło sprężonego powietrza
B. Separator wody (opcjonalnie)
C. Smarownica (opcjonalnie)
D. Maks. dopuszczalna długość węża
pneumatycznego między smarownicą a
maszyną wynosi 3 m (10 ft).
© 2015 Atlas Copco Construction Tools AB | No. 9800 0683 82h | 2015-08-21
Oryginalne instrukcje
214
TEX 140P, 140PS, 150PE, 180PS, 190PE, 220PS,
230PE, 270PS, 280PE
Instrukcje bezpieczeństwa i obsługi
