At 4002 / N
V.02.2011
12

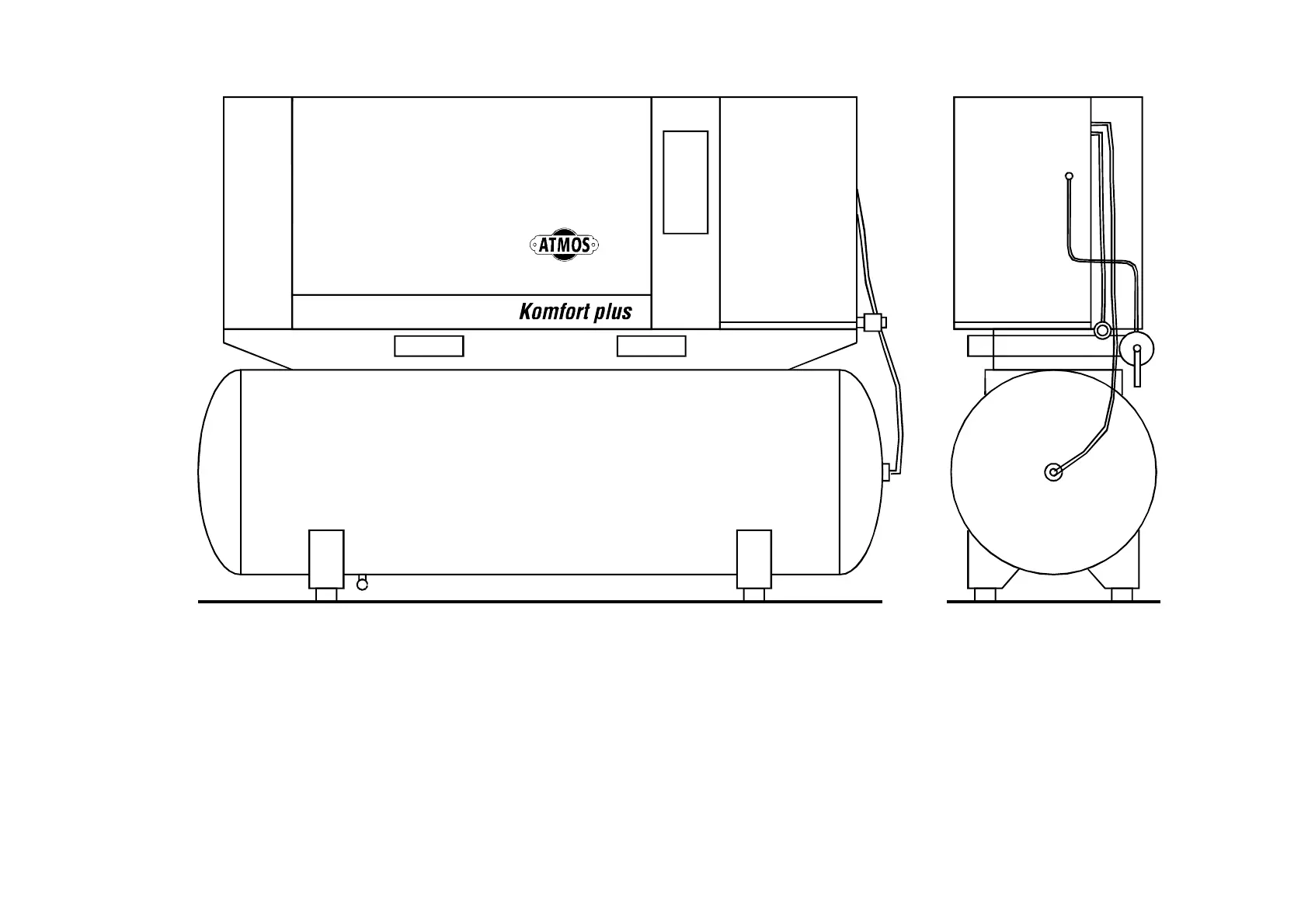

E 40 / 50 KVS


 Vstup chladícího vzduchu – sání kompresoru 

 Kompresor 

 Vzdušník
Inlet of cooling air – compressor suction Compressor Air receiver
Eintritt des Kühllufts – Ansaugen des Kompressors Коmpressor Luftspeicher


 Výstup chladícího vzduchu 

 Nosná konzola pro manipulaci 

 Výpust kondenzátu
Outlet of cooling air Preparation for transfer Condensate drain
Austritt des Kühllufts Vorrichtung für Übertragung Kondensatablaß


 Výstupní kohout 

 Kondenzační sušička vzduchu
Outlet cock Condensate dryer
Ausgangshähn Kondensate trockner








