GAMMA 60 / 80 Version 1.0 7 / 147
Funktionskontrolle
• Tor vollständig öffnen.
• Ein mindestens 50 cm hohes Hindernis in den
Laufweg des Tores auf den Boden legen.
• Tor schließen
betätigen. Beim Auftreffen des Tores
auf das Hindernis muss das Tor gestoppt und
anschließend wieder ein Stück in Laufrichtung AUF
bewegt werden.
Die Notentriegelung stellt sicher, dass das Tor bei einer
Störung des Garagentorantriebs (z.B. Stromausfall)
von Inneren der Garage und von Außen von Hand
geöffnet werden kann.
Funktionskontrolle (innen)
• In der Garage positionieren und das Tor mit dem
Garagentorantrieb vollständig schließen.
• Notentriegelung durch Ziehen am Seil F1, oberhalb
des Drehgriffes (F3) betätigen (Siehe M7, Seite 115).
Das Tor muss von Hand einwandfrei geöffnet werden
können.
Funktionskontrolle (außen)
• Außerhalb der Garage positionieren und das Tor mit
dem Garagentorantrieb vollständig schließen.
• Notentriegelung durch Drehen am Torgriff (F3)
betätigen (Siehe M7, Seite 115), das Tor muss von
Hand einwandfrei geöffnet werden können.
Überprüfung (z.B. Lichtschranke) auf einwandfreie
Funktion gemäß den Herstellerangaben.
VORSICHT: Diese Betriebsanleitung muss vor
einer Bedienung vollständig gelesen und
verstanden worden sein.
Während des Öffnens und Schließens des Tores die
Schwenkbereiche außen und innen freihalten. Kinder
fernhalten.
Über den mitgelieferten Handsender oder optional
anschließbare Schaltelemente (z.B. Schlüsseltaster)
können die Torbewegungen ausgelöst bzw. gestoppt
werden.
Funktionsprinzip: Impulsfolgeschaltung Start - Stopp -
Start...
Garagentorantrieb nicht ohne angekoppeltes
Tor betreiben. Die Steuerung würde dadurch
falsche Kraftwerte einlernen. Funktionsstörungen
können auftreten.

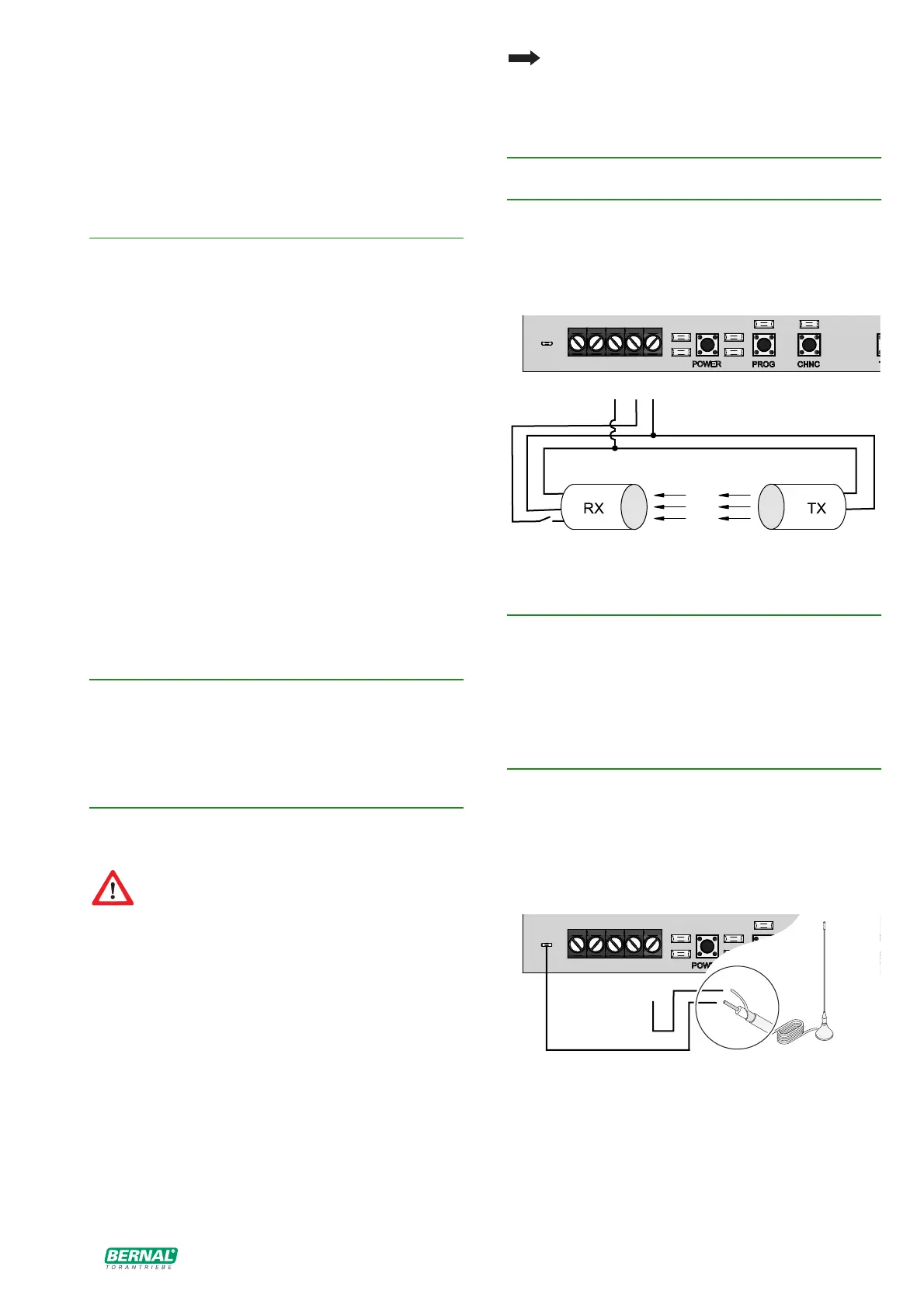

Lichtschranke wie abgebildet anschließen (Brücke
zwischen Anschluss 4+5 entfernen)
An den Anschlüssen 1 und 2 (siehe Abbildung
Kapitel 23) kann ein externes Impulssignal (z.B.
Schlüsseltaster) angeschlossen werden.
An den Anschlüssen 6 und 5 (Abschirmung) kann eine
externe Antenne angeschlossen werden. Werkseitige
Wurfantenne abziehen.
14.2 Notentriegelung
14.3 Zusätzliche Sicherheitseinrichtungen
15 Bedienung
16 Zusatzeinrichtungen
16.1 Lichtschranke
16.2 Externer Impulseingang
16.3 Antenne
