Installation (Fr)
8 APx52x/58x B Series Audio Analyzers: Installation (Fr)
rera et, peu de temps après, affichera l’écran d’accueil. Con-
sultez le manuel de l’utilisateur du logiciel APx500 pour de
plus amples renseignements à propos des prises de mesures.
Un exemplaire du manuel de l’utilisateur du logi-
ciel APx500 est inclus avec votre instrument. Le
manuel de l’utilisateur est aussi disponible en for-
mat PDF, sur le disque de l’application APx500 et
en ligne à l’adresse ap.com.
Configurer l’appareil
Branchement de votre instrument à l’alimenta-
tion secteur
L’instrument APx doit être branché à une alimentation de
courant alternatif (c.a.) de 50–60 Hz. La tension minimale
est de 90 V c.a.; la tension maximale est de 264 V c.a.
L’instrument est équipé d'une alimentation universelle qui
n’exige pas de configuration de tension ni de changement
de type de fusible pour accepter les tensions de secteur à
l'intérieur de la plage spécifiée.
Retirer et installer des fusibles secteur
Pour toutes les tensions nominales, utilisez deux fusibles
secteurs de type 2A T/SB (5 x 20 mm) 250 V.
Pour retirer le module porte-fusibles secteurs, consultez les
figures ci-dessous et procédez comme suit :

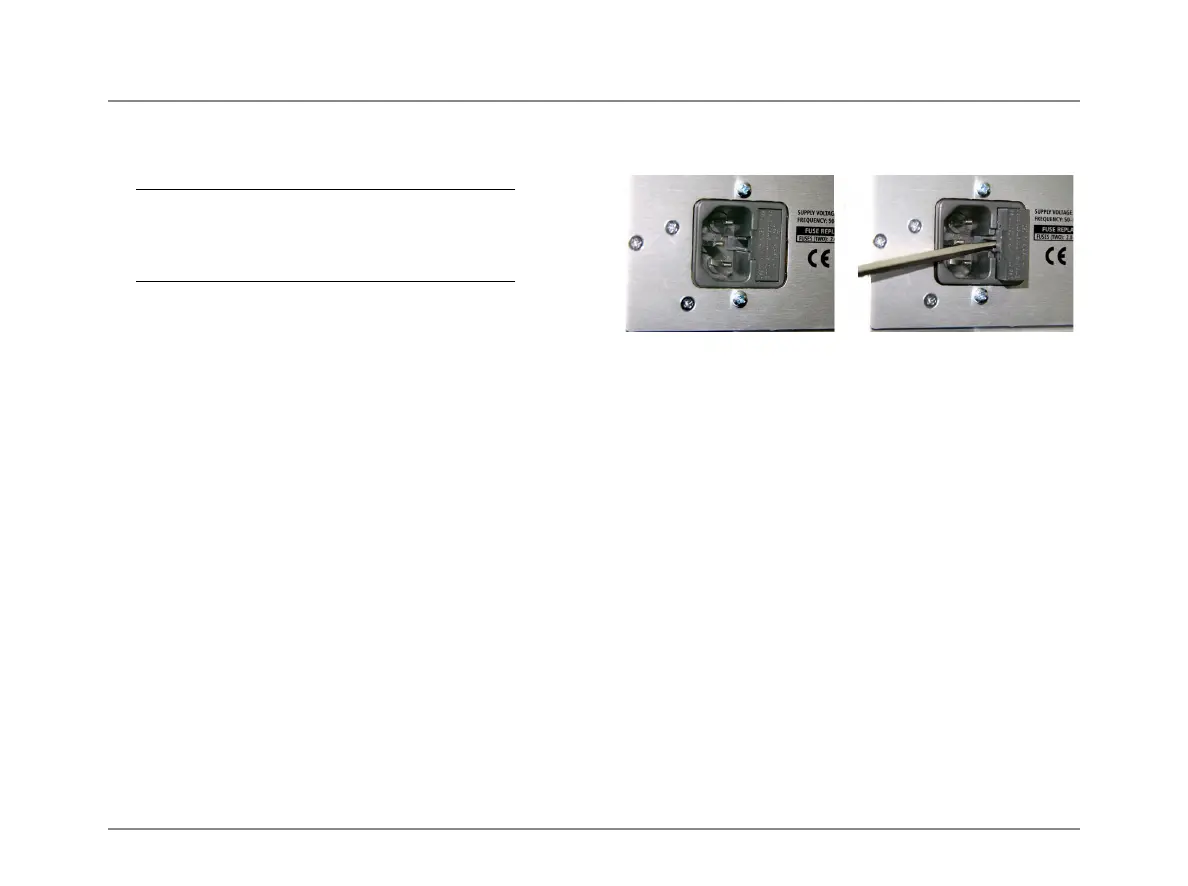

Module d’entrée d’alimentation Retrait du porte-fusibles
Retirez le cordon d’alimentation secteur du connecteur au
niveau du module d’entrée d'alimentation qui est situé sur le
panneau arrière de l’instrument. Le module porte-fusibles
secteurs fait partie du module d’entrée d’alimentation, situé
à la droite du connecteur de cordon d’alimentation.
Insérez un petit tournevis dans la zone du connecteur de
cordon d’alimentation, dans la fente située sur le module
porte-fusibles secteurs. Écartez légèrement le module
jusqu’à ce que vous puissiez le saisir fermement entre vos
doigts. Tirez le module porte-fusibles du module d’entrée
d'alimentation. Les deux fusibles secteurs sont montés de
manière libre dans le module porte-fusibles; prenez soin de
ne pas les laisser tomber.
Remplacez les fusibles, au besoin, à l’aide de fusibles iden-
tiques à ceux décrits précédemment. Réinsérez délicate-
ment le module porte-fusibles dans le module d’entrée
d’alimentation, et insérez-le fermement en position.
Branchez le cordon d’alimentation d’une prise secteur au
connecteur de cordon d’alimentation, sur le panneau arrière
de l’instrument.
