Instalación
12 APx52x/58x B Series Audio Analyzers: Instalación
Ejecute APx500 haciendo doble clic en el acceso directo
instalado. Con el instrumento ya conectado, se le podría
pedir actualizar el firmware del instrumento durante la pri-
mera ejecución del software de medición. APx500 iniciará,
y en un tiempo breve se mostrará la pantalla de inicio. Con-
sulte el Manual del usuario del APx500 para obtener más
información acerca de hacer las mediciones.
Su instrumento incluye una copia del Manual del usuario
del APx500. El manual también está disponible como PDF
en el Disco de Aplicación del APx500 y en línea en ap.com.
Configuración del hardware
Conexión de su instrumento a la red de energía eléctrica
El instrumento APx debe conectarse a una red de corriente
alterna (AC) a 50–60 Hz. El voltaje mínimo es de 90 VCA,
el voltaje máximo es de 264 VCA.
El instrumento está equipado con una fuente de ali-
mentación universal que no requiere configurar el voltaje ni
cambiar el tipo de fusible para aceptar voltajes de ali-
mentación dentro del rango especificado.
Extracción e instalación de fusibles de fuente de ali-
mentación
Para todos los voltajes nominales, use dos fusibles de fuente
de alimentación tipo 2A T/SB (5x20 mm) 250 V.
Para extraer los fusibles del módulo portador de fusibles de
fuente de alimentación, consulte las figuras a continuación
y proceda de la siguiente manera:

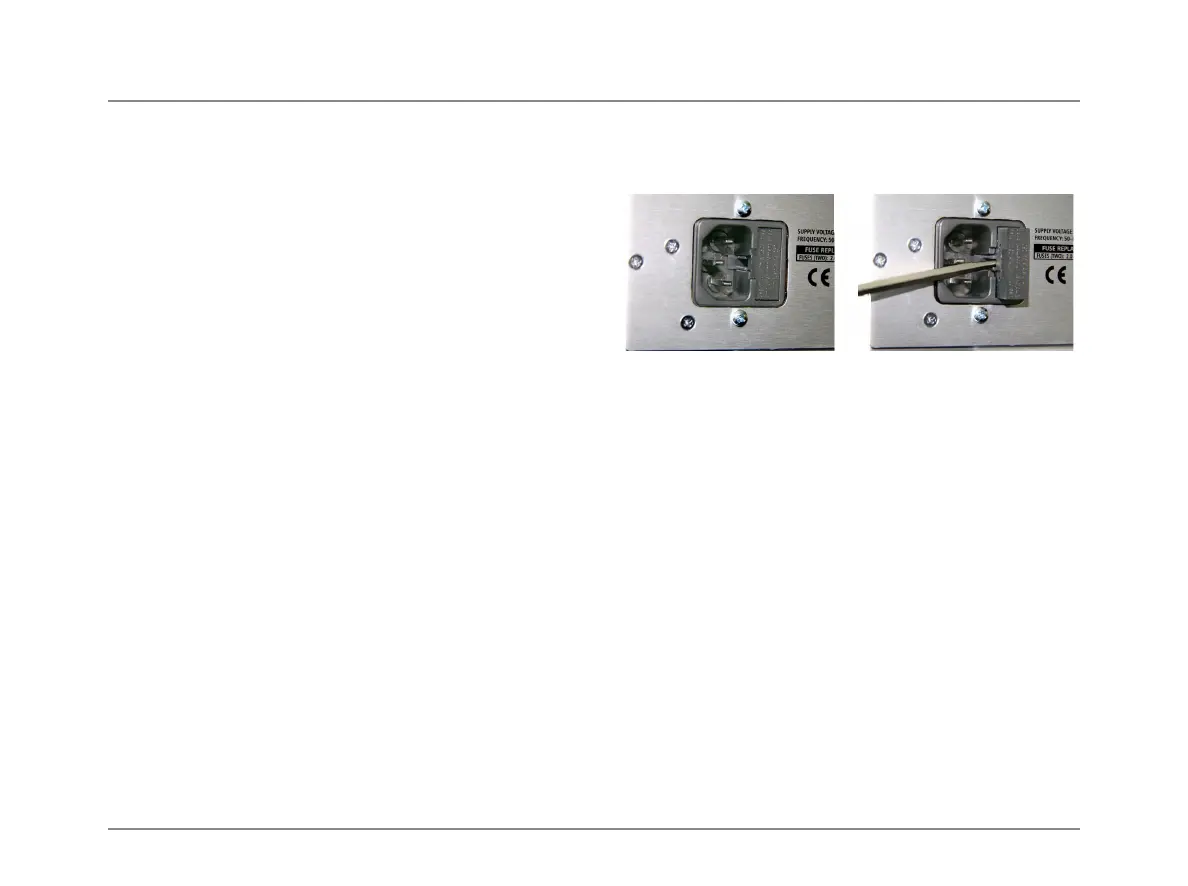

Módulo de entrada de energía Extracción de portador de fusibles
Extraiga el cable de la fuente de alimentación del conector
en el módulo de entrada de energía, que se localiza en el
panel posterior del instrumento. El módulo del portador de
fusible de fuente de alimentación es parte del módulo de
entrada de energía, a la derecha del conector del dable de
alimentación.
Inserte un desarmador pequeño dentro del área del conector
de cable de alimentación, alcanzando dentro de la ranura del
módulo de portador de fusible de la fuente de alimentación.
Separe el módulo levemente, hasta que pueda sujetarlo
firmemente con sus dedos. Tire del módulo de portador de
fusibles hacia fuera del módulo de entrada de energía. Los
dos fusibles de fuente de alimentación están montados hol-
gadamente dentro del módulo de portador de fusible, tenga
cuidado de que no se caigan.
Reemplace los fusibles si es necesario, usando los fusibles
como se describió previamente. Reinserte cuidadosamente
el módulo portador de fusibles dentro del módulo de
entrada de energía, y presione firmemente en su lugar.
