Audio Technica AT95E - Page 2

112301311-01-01 ver.1 2017.07.01
中国大陆客户联系资料
制造商：鐡三角有限公司
代理商：广州市德讯贸易有限公司
地址：广州市越秀区中山二路31号鸿瑞大厦908室
电话：+86 (0)20 - 37619291
生产标准：GB8898-2011, GB/T13837-2012
原产地：中国浙江省桐庐县 出版日期：2017年7月
香港及澳門客戶聯絡資料
總代理：鐵三角(大中華)有限公司
地址：香港九龍紅磡民裕街51號凱旋工商中心第二期9樓K室
電話：+852 - 23569268
台灣客戶聯絡資料
進口廠商：台灣鐵三角股份有限公司
地址：32050 桃園市中壢區過嶺里福達路二段322巷6號
服務專線：0800 - 774488 原產地：中國浙江省桐廬縣
此标记小于规定的大小，因此不会在本产品上显示。
Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
©2017 Audio-Technica Corporation

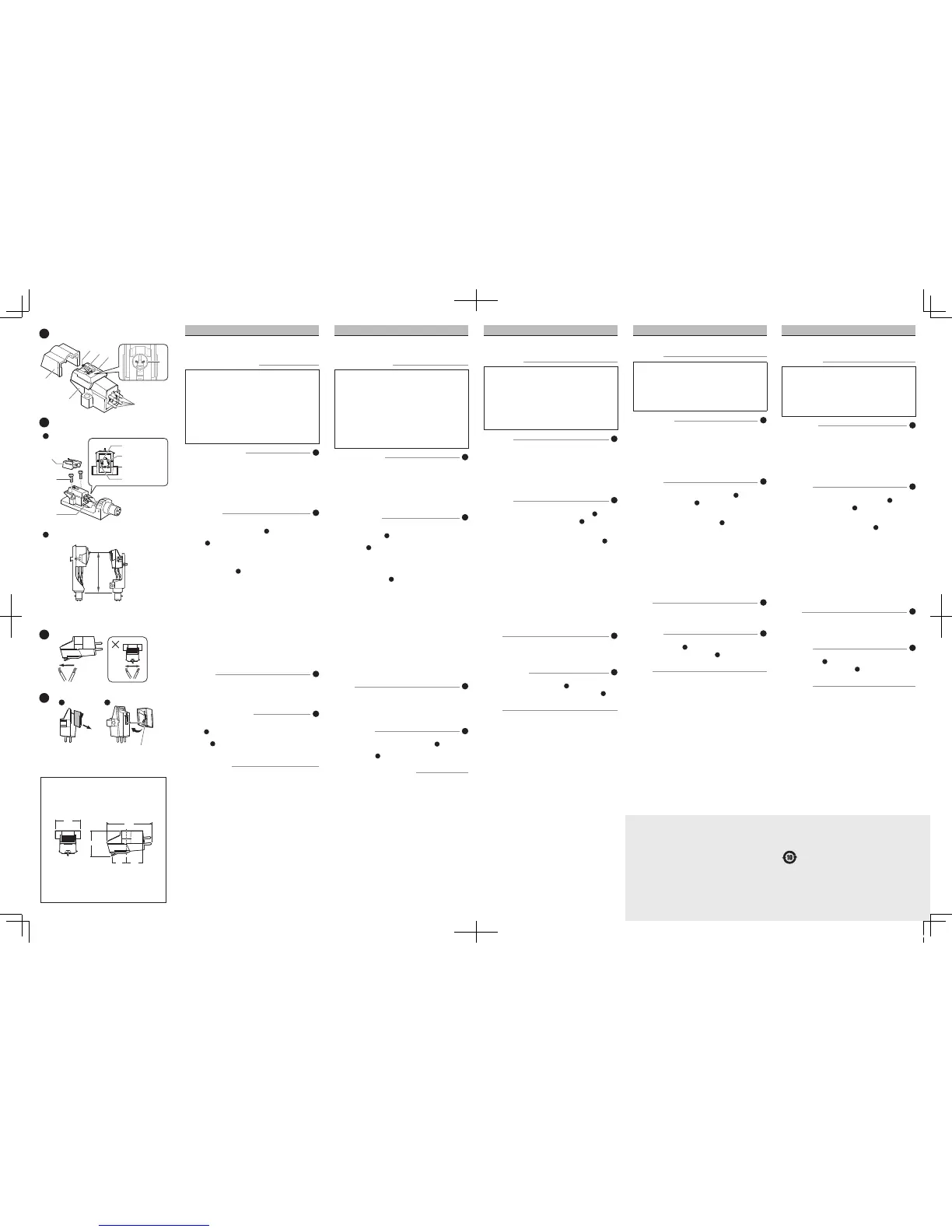

A
B
4
6
5
Rear
3
2
1
7
Lead tip
Screw
b
Make this distance as exact as
possible.
Cartridge that came
with the turntable AT95E
C
D
b
a
Position rear tab.
Pull.
Blue (left channel /
－
)
White (left channel /
＋
)
Red (right channel /
＋
)
Green (
－
)right channel /
Stylus
(Replacement stylus)
a
(unit : mm)
■
Dimensions
17.0
30.5
17.2
9.5
10.9
Português
Obrigado por comprar este produto da Audio-Technica. Antes de usar o
produto, leia todo o manual do usuário para assegurar que você irá
usar corretamente o produto. Guarde esse manual para consultas
futuras.
■ Precauções de segurança
• Guarde o saco plástico fornecido com o produto fora do
alcance de crianças pequenas e distante de chamas expostas
para evitar acidentes ou incêndio.
• Mantenha o produto fora do alcance de crianças pequenas
para evitar acidentes ou avarias.
• Não coloque o produto em um local onde ele fique exposto à
luz solar direta, perto de dispositivos de aquecimento, ou em
lugares com altas temperaturas, alta umidade, ou altas
concentrações de pó para evitar avarias.
• Não toque no cantilever, na ponta da agulha ou nos ímãs do
produto para evitar avarias.
• Não tente desmontar ou modificar o produto para evitar
avarias.
• Não deixe o produto exposto a impactos fortes para evitar
avarias.
■ Nome de cada parte
A
Torne-se familiar com cada parte antes de usar o produto.
1 Protetor
2 Corpo da cápsula
3 Terminais de saída
4 Agulha (Agulha de reposição)
5 Cantilever
6 Ponta da agulha
7 Ímãs
■ Como usar
B
Remova a agulha (de reposição) antes de montar o produto.
1. Monte o produto sobre o headshell ou sobre o headshell
com braço reprodutor integrado.
a
2. Conecte as pontas do eletrodo, notando a polaridade de
saída.
a
· Conecte as pontas do eletrodo do headshell nos terminais de
saída do produto (como indicado na figura).
· Nunca aplique calor (de solda, etc.) nos terminais de saída.
3. Determinar a posição correta para instalar o produto
(ajustar a saliência).
b
· Ajuste a saliência seguindo as instruções no manual de usuário do
braço reprodutor, do toca-discos ou do headshell.
Se você está inseguro, alinhe a ponta da agulha na cápsula
originalmente montada no braço reprodutor (conforme mostrado
na figura).
4. Ajustar a força de rastreamento.
· Verifique a força de rastreamento do produto em “Especificações”.
5. Ajustar a altura do braço.
· Ajuste a altura de modo que a superfície inferior do headshell e a
superfície do disco estejam paralelas, conforme visto do lado.
Uma altura de braço inadequada pode fazer o corpo do produto
entrar em contato com o disco prejudicando a qualidade do áudio
ou danificar o disco.
6. Conecte diretamente ao terminal PHONO (MM) do
pré-amplificador/amplificador.
· Se o seu pré-amplificador/amplificador não tiver um terminal
PHONO, use um equalizador de áudio (vendido separadamente).
■ Cuidado
C
· Use uma escova para remover a sujeira e o pó da ponta da
agulha.
· Sempre mova a escova na direção na qual o disco roda.
· É recomendado usar um limpador de agulhas (vendido
separadamente) para remover a sujeira persistente.
■ Substituição da agulha
D
1. Remova a agulha de reposição puxando-a na direção da
seta sem tocar no cantilever, na ponta da agulha ou nos
imãs.
a
2. Instale uma nova agulha de reposição no corpo da
cápsula.
b
· A vida útil da agulha de reposição é de aproximadamente 300
horas.
■ Especificações
Tipo: VM
Resposta da frequência: 20 a 20.000Hz
Tensão de saída: 3,5mV (1kHz, 5cm/seg.)
Separação de canal: 20 dB (1 kHz)
Balanço de saída: 2,0 dB (1 kHz)
Força de rastreamento: 1,5 a 2,5 g (2,0 g padrão)
Impedância da bobina: 2,8k ohms (1kHz)
Resistência de CC: 410ohms
Impedância de carga recomendada: 47 k ohms
Capacitância de carga recomendada: 100 a 200 pF
Indutância da bobina: 400mH (1kHz)
Conformidade estática: 20 × 10
-6
cm/dyne
Conformidade dinâmica: 6,5 × 10
-6
cm/dyne (100Hz)
Agulha: elíptica, unida
Raio de curvatura da agulha: 0,3 × 0,7 mil
Cantilever: tubo de alumínio
Ângulo de rastreamento vertical: 20°
Dimensões: 17,2mm × 17,0mm × 30,5mm (A × L × P)
Peso: 5,7g
Agulha de reposição (vendida separadamente): ATN95E
Acessórios: parafusos de fenda de instalação da cápsula 11,0 mm × 2 e 8,0 mm
× 2, arruela × 2, porca redonda × 2
Para fins de melhoria do produto, esse poderá ser modificado sem aviso
prévio.
Русский
Благодарим вас за покупку этого изделия компании Audio-Technica.
Перед использованием изделия прочитайте настоящее руководство
пользователя для правильной эксплуатации изделия. Пожалуйста,
сохраните настоящее руководство для справки в будущем.
■ Меры безопасности
• Держите полиэтиленовый пакет с изделием за пределами
досягаемости детей и вдали от открытого огня во избежание
несчастных случаев или пожара.
• Во избежание несчастных случаев или поломки изделия прячьте
изделие от детей.
• Чтобы избежать ухудшения характеристик изделия, не кладите
его в места, где оно подвергается воздействию прямых солнечных
лучей, около нагревательных устройств или в местах с высокой
температурой, высокой влажностью или высокой концентрацией
пыли.
• Во избежание повреждения изделия не прикасайтесь к
иглодержателю, игле и магнитам.
• Не пытайтесь разбирать или модифицировать изделие, чтобы
избежать его поломки.
• Во избежание повреждения изделия не подвергайте его сильным
ударам.
■ Название частей
A
Ознакомьтесь с терминологией перед использованием изделия.
1 Защитный колпачок
2 Корпус головки звукоснимателя
3 Выходные контакты
4 Игла (сменная игла)
5 Иглодержатель
6 Игла
7 Магниты
■ Использование
B
Перед установкой изделия снимите (сменную) иглу.
1. Установите изделие на держателе головки или на тонарме с
держателем головки.
a
2. Подключите провода тонарма к выводам головки, соблюдая
полярность.
a
· Подключите контакты проводов держателя головки к выводам
изделия (как показано на рисунке).
· Выводы головки не должны подвергаться воздействию высокой
температуры (от паяльника и т.п.).
3. Определите правильное положение для установки изделия
(отрегулируйте вынос).
b
· Отрегулируйте вынос, следуя указаниям в руководстве
пользователя тонарма, проигрывателя или держателя головки.
Если вы не уверены, выровняйте по положению иглы на головке
звукоснимателя, которая раньше стояла на тонарме (как показано
на рисунке).
4. Отрегулируйте прижимную силу.
· Проверьте прижимную силу для продукта в разделе «Технические
характеристики».
5. Отрегулируйте высоту тонарма.
· Отрегулируйте высоту так, чтобы если смотреть сбоку, нижняя
поверхность держателя головки и поверхность грампластинки были
параллельны. Неправильная высота тонарма может привести к
тому, что корпус изделия может тереться о грампластинку, что
значительно ухудшит качество звуковоспроизведения или повредит
грампластинку.
6. Выполните подключение непосредственно к выводу PHONO
(MM) предусилителя/усилителя.
· Если на предусилителе/усилителе нет вывода PHONO, используйте
эквалайзер (продается отдельно).
■ Уход
C
· Для удаления скопившейся на игле грязи и пыли используйте
кисточку.
· Всегда перемещайте кисточку в направлении, в котором
вращается грампластинка.
· Для удаления трудноудаляемой грязи рекомендуется
использовать средство для чистки игл (продается отдельно).
■ Замена иглы
D
1. Снимите сменную иглу, не касаясь иглодержателя, иглы и
магнитов, потянув ее в направлении стрелки.
a
2. Установите новую сменную иглу в корпус головки
звукоснимателя.
b
· Срок службы сменной иглы составляет прибл. 300ч.
■ Технические характеристики
Тип: VM
Частотная характеристика: 20–20000Гц
Выходное напряжение: 3,5мВ (1кГц, 5см/с)
Разделение каналов: 20дБ (1кГц)
Неравномерность амплитуды выходного напряжения по каналам: 2,0дБ (1кГц)
Прижимная сила: 1,5–2,5г (стандарт 2,0г)
Импеданс катушки: 2,8кОм (1кГц)
Сопротивление постоянному току: 410Ом
Рекомендуемое сопротивление нагрузки: 47кОм
Рекомендуемая емкость нагрузки: 100–200пФ
Индуктивность катушки: 400мН (1кГц)
Разброс статических параметров: 20×10
–6
см/дин
Разброс динамических параметров: 6,5×10
–6
см/дин (100Гц)
Игла: эллиптическая составная
Радиус закругления иглы: 0,3×0,7мил
Иглодержатель: алюминиевая трубка
Угол наклона иглодержателя: 20°
Габаритные размеры: 17,2мм×17,0мм ×30,5мм (В×Ш×Д)
Масса: 5,7г
Сменная игла (продается отдельно): ATN95E
Принадлежности: крепежные винты с прямым шлицем 11,0мм×2шт. и
8,0мм×2шт., шайба×2шт., круглая гайка×2шт.
Для совершенствования изделия, оно может быть изменено без уведомления.
한국어
󾖻󾖴󼖋󽇷󼒳󾖴󺫛󼓴󽋣󾖴󼙫󻻃󻺋󾖴󺥿󻸛󽋘󻀷󻁓󾖼󼖋󽇷󼒳󾖴󼎛󻦃󻛣󺧻󾖴󻸛󼐘󽋏
󻾇󾖴󼓷󻄳󻗌󾖴󼖋󽇷󾖴󻸛󼐘󾖴󼕳󼌿󾖴󻩧󾖴󻸛󼐘󻺓󻟴󻺋󾖴󼓿󻺧󽓷󾖴󼓬󼌣󾖴󼙫󼁜󼁋󼎓󾖼󻩧󾖴󻺓󻟴󻺋󻛫
󺸇󼚀󼌿󾖴󼦧󺩏󽋏󾖴󻾇󾖴󼓷󻄳󻗌󾖴󻩣󺩯󽋇󼁜󼁋󼎓󾖼
■■ 안전 주의사항
• 제품과 함께 제공된 플라스틱 봉투는 어린이의 손에 닿지 않게 하고,화재
예방을 위해 화염에서 멀리 두십시오.
• 사고나 고장을 예방하기 위해 본 제품을 어린이의 손에 닿지 않게
하십시오.
• 고장을 예방하기 위해 본 제품을 직사광선에 노출되는 장소,가열 기기
근처 또는 온도가 높거나 습도가 높거나 먼지가 많은 장소에 두지
마십시오.
• 고장을 예방하기 위해 본 제품의 캔틸레버,스타일러스 팁 및 자석을
만지지 마십시오.
• 고장을 예방하기 위해 본 제품을 분해하거나 개조하지 마십시오.
• 고장을 예방하기 위해 본 제품에 강한 충격을 가하지 마십시오.
■■ 각부 명칭
A
󼖋󽇷󼒳󾖴󻸛󼐘󽋇󺮟󾖴󼕳󼌿󾖴󺥰󾖴󻫯󽇷󼒳󾖴󻾈󼜯󽋇󼁜󼁋󼎓󾖼
1 󽉳󻗋󼺼󼺟
2 󼯣󽀧󻜛󼜯󾖴󻩧󼨣
3 󼬋󻖔󾖴󻁗󼓿
4 󼀓󼸯󼓫󻕛󼀓󾖸󺪿󼨣󼐘󾖴󼀓󼸯󼓫󻕛󼀓
5 󼰃󽁧󻕷󻧳
6 󼀓󼸯󼓫󻕛󼀓󾖴󽁰
7 󼓿󻺌
■■ 사용 방법
B
󼖋󽇷󼒳󾖴󼔔󼦘󽋇󺮟󾖴󼕳󼌿󺪿󼨣󼐘󼀓󼸯󼓫󻕛󼀓󻛫󾖴󼖋󺧟󽋇󼁜󼁋󼎓󾖼
1. 제품을 헤드셸 또는 헤드셸 일체형 톤암에 장착합니다.
a
2. 출력 극성을 주의하면서 리드 팁을 연결합니다.
a
󾖴󾗆 󽍓󻉋󻻧󾖴󻜛󻉋󾖴󽁰󼒳󾖴󼖋󽇷󾖴󼬋󻖔󾖴󻁗󼓿󼌿󾖴󼍟󺨟󽋘󻀷󻁓󾖼󾖴󾖸󺭧󻜫󾖴󼦧󼗟󾖹
󾖴󾗆 󼕷󻁯󻗋󾖴󼬋󻖔󾖴󻁗󼓿󼌿󾖴󼍣󾖸󺸘󻋋󾖴󻉠󾖹󼒳󾖴󺥯󽋇󼜯󾖴󻜷󼁜󼁋󼎓󾖼
3. 제품 설치를 위해 올바른 위치를 결정합니다. (오버행 조정)
b
󾖴󾗆 󼼓󼋃󾖺󾖴󼺣󼺻󼓣󻮃󾖴󻍿󻀃󾖴󽍓󻉋󻻧󼓇󾖴󻸛󼐘󾖴󻺓󻟴󻺋󼌿󾖴󼓷󻀃󾖴󻺓󻟴󼌿󾖴󻊟󻓫󾖴
󼎓󻧳󽋸󼒳󾖴󼗟󼖄󽋘󻀷󻁓󾖼󾖴
󽏄󼁓󽋇󼜯󾖴󼊹󼒫󻟣󾖴󼀓󼸯󼓫󻕛󼀓󾖴󽁰󼒳󾖴󼐿󻔇󾖴󼼓󼋃󼌿󾖴󻫯󼦘󻆋󾖴󼯣󽀧󻜛󼜯󼌿󾖴
󼖄󻖛󼁋󼸤󻀷󻁓󾖼󾖴󾖸󺭧󻜫󾖴󼦧󼗟󾖹
4. 침압을 조정합니다.
󾖴󾗆 󾖷󼖋󽇷󾖴󻸛󼌀󾖷󼌿󻺋󾖴󼖋󽇷󼓇󾖴󼯗󼋄󼒳󾖴󽏄󼓧󽋘󻀷󻁓󾖼
5. 암 높이를 조정합니다.
󾖴󾗆 󼮐󻟣󼌿󻺋󾖴󻪓󼒳󾖴󻊻󾖴󽍓󻉋󻻧󼓇󾖴󻦃󻁔󻟣󺩫󾖴󻕷󼳃󻉋󾖴󽇋󻟣󼓣󾖴󽄸󽋸󼓣󾖴󻆇󻄳󻗌󾖴
󺼁󼓣󻛫󾖴󼗟󼖄󽋘󻀷󻁓󾖼󾖴󼋃󾖴󺼁󼓣󻛫󾖴󻫯󼖄󽏄󽋇󺧻󾖴󼗟󼖄󽋇󻟣󾖴󼖋󽇷󼓇󾖴󻩧󼨣󺥯󾖴
󻕷󼳃󻉋󼎯󾖴󼖀󼩸󽋇󼍛󾖴󼒻󼜷󼌿󾖴󻻿󻸰󼒳󾖴󼙫󺧟󺸇󾖴󻕷󼳃󻉋󻛫󾖴󻻿󻸰󼁋󼸛󾖴󻾇󾖴
󼓷󼀤󻀷󻁓󾖼
6. 프리앰프/앰프의 PHONO(MM) 단자에 직접 연결합니다.
󾖴󾗆 󽉳󻜛󼋟󽉳󾖽󼋟󽉳󼌿󾖴󾖴󻁗󼓿󺥯󾖴󼌵󻀃󾖴󺨬󼐟󼌿󻀃󾖴󽅛󺻧󾖴󼓣󼵳󻓫󼓣󼕯󾖸
󻨳󻄳󾖴󽁿󻝓󾖹󻛫󾖴󻸛󼐘󽋘󻀷󻁓󾖼
■■ 관리
C
󻭻󻕛󼁋󻛫󾖴󻸛󼐘󽋇󼍛󾖴󼀓󼸯󼓫󻕛󼀓󾖴󽁰󼓇󾖴󼓣󻢫󼜷󺩫󾖴󻞫󼜯󻛫󾖴󼖋󺧟󽋘󻀷󻁓󾖼
󽋜󻸰󾖴󻕷󼳃󻉋󺥯󾖴󽏻󼕳󽋇󻀃󾖴󻦘󽌔󼒫󻗋󾖴󻭻󻕛󼁋󻛫󾖴󼐯󼜰󼓣󼁜󼁋󼎓󾖼
󺫢󼌣󼜳󾖴󼓣󻢫󼜷󼒳󾖴󼖋󺧟󽋇󻖓󻟣󾖴󼀓󼸯󼓫󻕛󼀓󾖴󼷣󻜛󺹷󾖸󻨳󻄳󾖴󽁿󻝓󾖹󻛫
󻸛󼐘󽋇󻀃󾖴󺧲󼓣󾖴󻦃󻓻󼜰󽋘󻀷󻁓󾖼
■■ 스타일러스 교체
D
1. 캔틸레버, 스타일러스 팁 및 자석을 건드리지 않고 화살표 방향으로
당겨 교체용 스타일러스를 제거합니다.
a
2. 카트리지 본체에 새로운 교체용 스타일러스를 설치합니다.
b
󾖴󾗆 󺪿󼨣󼐘󾖴󼀓󼸯󼓫󻕛󼀓󼓇󾖴󻾇󻟴󼒯󾖴󼋬󾖴󾖴󼁋󺥳󼓴󻀷󻁓󾖼
■■ 사양
󼒏󽎄󾖾
󼙫󽁻󻾇󾖴󼓀󻁤󾖾󾖺
󼬋󻖔󾖴󼕳󼋄󾖾󾖼󾖺󾖽󼩷
󼦳󺹿󾖴󻫳󻜛󻄳󾖾
󼬋󻖔󾖴󻦧󻕟󼀓󾖾󾖼
󼯗󼋄󾖾󾖼󾖼󾖼󾖴󽇋󼙯
󼳃󼓫󾖴󼓳󽊫󻃇󼀓󾖾󾖼
󾖴󼕯󽋜󾖾
󺫻󼔔󾖴󼓳󽊫󻃇󼀓󾖾
󺫻󼔔󾖴󼐘󻔸󾖾
󼳃󼓫󾖴󼓧󻃄󼺣󼀓󾖾
󼀓󼹋󽁠󾖴󼱣󽉻󻓫󼓣󼌧󼀓󾖾
󾖻
󾖽
󻁓󼓣󺸇󻥨󾖴󼱣󽉻󻓫󼓣󼌧󼀓󾖾󾖼
󾖻
󾖽
󼀓󼸯󼓫󻕛󼀓󾖾󼍇󻜬󽁟󼱛󾖴󻩧󻊃󻉋
󼀓󼸯󼓫󻕛󼀓󾖴󻜻󺩐󻛏󾖾󾖼󾖼
󼰃󽁧󻕷󻧳󾖾󼊻󻙗󻥧󺿳󾖴󽁻󼓣󽉳
󻧳󽁟󼱛󾖴󽀧󻔇󼸨󾖴󺥰󻄳󾖾
󼷛󺮟󾖾󾖼󾖼󾖼

󻢣󺧻󾖾󾖼
󺪿󼨣󼐘󾖴󼀓󼸯󼓫󻕛󼀓󾖸󻨳󻄳󾖴󽁿󻝓󾖾
󻫯󻻼󽇷󾖾󼯣󽀧󻜛󼜯󾖴󻺓󼯇󾖴󼓫󼓿󾖴󺸇󻸛󾖼󺦋󾖴󻥾󾖼󺦋󾖺󼎯󻻃󺦋󾖺
󻇔󺭫󾖴󺹷󽀧󺦋
󼖋󽇷󾖴󽌔󻸰󼒳󾖴󼑳󽋣󾖴󼼤󻩣󾖴󼌵󼓣󾖴󼖋󽇷󼒳󾖴󻾇󼖄󽋏󾖴󻾇󾖴󼓷󼀤󻀷󻁓󾖼
简体中文
感谢您购买本款Audio-Technica产品。使用本产品之前，请通读本用户
手册以确保正确使用本产品。请妥善保存本手册，以便日后查阅。
■■ 安全须知
• 将随产品提供的塑料袋放在幼儿接触不到的地方并远离明火，以免
发生事故或火灾。
• 将本产品放在幼儿接触不到的地方，以免发生事故或故障。
• 请勿将本产品放在受阳光直射的位置、加热器附近、或高温、高湿
或灰尘浓度高的位置，以免发生故障。
• 请勿触摸本产品的针臂、针尖、磁体，以免发生故障。
• 请勿尝试拆卸或改装本产品，以免发生故障。
• 请勿使本产品受到强烈冲击，以免发生故障。
■■ 各部件的名称
A
使用本产品之前，请熟悉各个部件。
1 保护盖
2 唱头基体
3 输出端子
4 唱针（更换用唱针）
5 针臂
6 针尖
7 磁体
■■ 使用方法
B
先拆下（更换用）唱针，再安装本产品。
1. 将本产品安装到唱头壳或唱头壳一体式唱臂上。
a
2. 连接引线末端，注意输出极性。
a
· 将唱头壳引线末端连接到本产品的输出端子（如图所示）。
· 切勿对输出端子加热（通过焊接等）。
3. 确定本产品的正确安装位置（调节超距）。
b
· 按照唱臂、唱盘或唱头壳的用户手册的说明调节超距。
如果不确定，可将针尖对准唱臂上原来安装的唱头（如图所示）。
4. 调节针压。
· 请在“规格”中确认本产品的针压。
5. 调节臂高。
· 调节臂高，使唱头壳的底面与唱片表面从侧面看保持平行。如
果臂高不适当，可能会使本产品的本体与唱片发生接触，损害
音质或损坏唱片。
6. 直接连接到前置放大器/放大器的PHONO (MM)端子。
· 若您的前置放大器/放大器未带PHONO端子，则使用唱机均衡器
（单独购买）。
■■ 保养
C
· 用刷子清除针尖上的污垢和灰尘。
· 务必按照唱片的旋转方向移动刷子。
· 建议使用唱针清洁剂（单独购买）清除顽固污渍。
■■ 更换唱针
D
1. 在避免碰触针臂、针尖、磁体的情况下，按照箭头所示方向拉下，
然后拆下更换用唱针。
a
2. 将新的更换用唱针安装在唱头基体上。
b
· 更换用唱针的使用寿命约为300小时。
■■ 规格
类型：VM
频率响应：20～20,000 Hz
输出电压：3.5 mV (1 kHz, 5 cm/sec.)
通道分离：20 dB (1 kHz)
输出平衡：2.0 dB (1 kHz)
针压：1.5～2.5 g (2.0 g标准)
线圈阻抗：2.8 kΩ (1 kHz)
直流电阻：410 Ω
建议负载阻抗：47 kΩ
建议负载电容：100～200 pF
线圈电感：400 mH (1 kHz)
静态顺服度：20×10
-6
cm/dyne
动态顺服度：6.5×10
-6
cm/dyne (100 Hz)
唱针：接合式椭圆形针尖
唱针尖曲率半径：0.3 × 0.7 mil
针臂：铝管
垂直循轨角：20°
尺寸： 17.2 mm×17.0 mm×30.5 mm (高×宽×深)
重量：5.7 g
更换用唱针（单独购买）：ATN95E
附件：唱头安装开槽螺钉11.0 mm×2和8.0 mm×2、垫圈×2、圆头螺母×2
由于改进的原因，产品如有变更，恕不另行通知。
繁體中文
感謝您購買本 Audio-Technica 產品。使用前，請務必詳閱本使用說明
書，確保以正確的方式使用本產品。請將本說明書保管於隨時都能查閱
的地方，以便隨時參考。
■■ 安全注意事項
• 請避免幼童接觸本產品之包裝塑膠袋，並請將塑膠袋遠離明火，以
免發生意外或火災。
• 請避免幼童接觸本產品，以免發生意外或故障。
• 請勿將本產品放置在受陽光直射處；或接近加熱裝置；以及高溫、
高濕度、粉塵多的地方，以免發生故障。
• 請勿碰觸本產品的針桿、針尖以及磁鐵，以免發生故障。
• 請勿嘗試分解或改造本產品，以免發生故障。
• 請勿讓本產品受到劇烈撞擊，以免發生故障。
■■ 各部位名稱
A
使用本產品前，請先熟悉本產品各個部位之名稱。
1 保護蓋
2 唱頭殼
3 輸出端子
4 唱針（替換用唱針）
5 針桿
6 針尖
7 磁鐵
■■ 如何使用
B
先取下（替換用）唱針，再安裝本產品。
1. 將本產品安裝到唱頭蓋或唱頭蓋一體成型唱臂中。
a
2. 確認輸出端子極性，連接導線接頭。
a
· 將唱頭蓋導線接頭連接到本產品的輸出端子（如圖所示）。
· 切勿對輸出端子處施加高熱，例如焊接等行為。
3. 確認產品是否安裝於正確位置（調整超距）。
b
· 請依據唱臂、唱盤或唱頭蓋使用說明書的指示調整超距。
如果您不確定，請將針尖對準原本連接於唱臂的唱頭（如圖所
示 ）。
4. 調整針壓。
· 請在「產品規格」中確認本產品的針壓。
5. 調整唱臂高度。
· 請調整高度，使唱頭蓋的底面從側面觀察時與唱片表面保持平
行。若唱臂的高度不正確，本產品的機身有可能接觸到唱片，導
致音質劣化，或是刮傷唱片。
6. 直接連接到前級擴大機/擴大機的唱機 (MM) 輸入端子。
· 如果您的前級擴大機/擴大機沒有配備唱機輸入端子，則需使用
唱頭等化器（另售）。
■■ 保養
C
· 請使用專用清潔刷來清除針尖上的汙垢與灰塵。
· 使用清潔刷時，請務必依針尖於唱片循軌的方向，由後往前移
動。
· 若針尖髒污情況嚴重，建議使用針尖清潔組（另售）。
■■ 更換唱針
D
1. 請注意勿接觸到針桿、針尖以及磁鐵，按照箭頭所示方向往下拉，
取下替換用唱針。
a
2. 將新的替換用唱針安裝至唱頭殼。
b
· 替換用唱針的壽命約為 300 小時。
■■ 產品規格
型式：雙動磁VM型
頻率響應：20～20,000 Hz
輸出電壓：3.5 mV (1 kHz，5 cm/秒)
聲道分離度：20 分貝 (1 kHz)
輸出平衡：2.0 分貝 (1 kHz)
針壓：1.5～2.5 克 (標準為2.0克)
線圈阻抗：2.8 kΩ (1 kHz)
直流電阻：410 Ω
建議負載阻抗：47 kΩ
建議負載電容：100～200 pF
線圈電感：400 mH (1 kHz)
靜態順服度：20 × 10
-6
cm/dyne
動態順服度：6.5 × 10
-6
cm/dyne (100 Hz)
唱針：接合型橢圓針
針尖曲率半徑：0.3 × 0.7 mil
針桿：鋁管
垂直循軌角：20°
外型尺寸： 17.2 mm × 17.0 mm × 30.5 mm (高 × 寬 × 深)
重量：5.7 克
替換用唱針（另售）：ATN95E
附屬品：唱頭安裝開槽螺絲 11.0 mm × 2 和 8.0 mm × 2、墊片 × 2、圓頭螺帽 × 2
本產品因改良而有變更時，恕不另行通知。
AT95E_UM_V1_10L_170629.indd 2 2017/07/20 9:41
