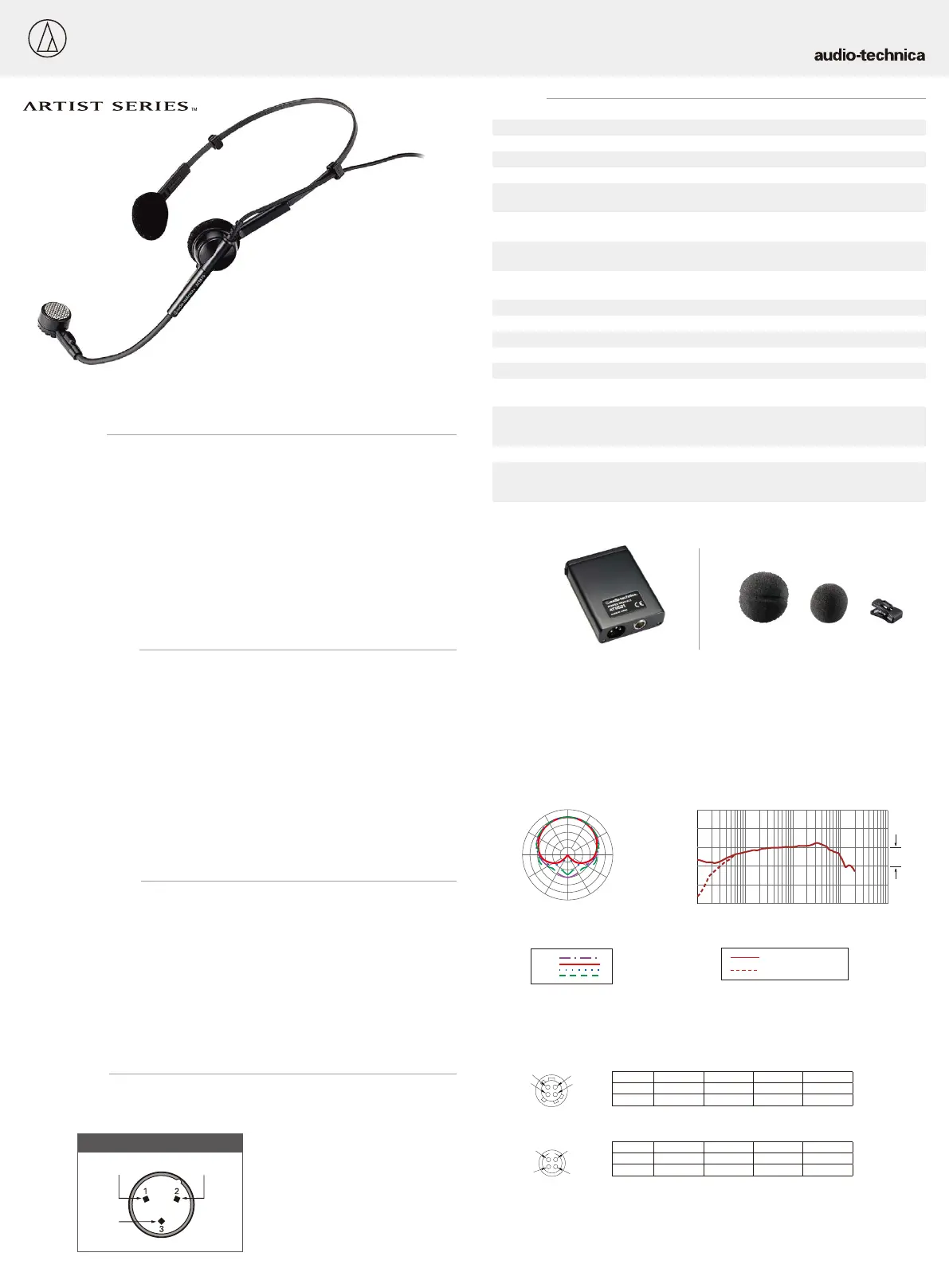

心形指向性头戴夹式话筒 ATM75 / ATM75cW / ATM75cH
本产品使用直流 48V 幻象电源。
输出端子
针脚1（接地）
针脚3
（负）
针脚2（正）
■规格
固定充电背板，静电型电容式
心形指向性
100 - 13,000 Hz
80 Hz，18 dB/octave (有线型号)
-51 dB（2.8mV) 以 1V 于 1Pa (幻象供电)
-53 dB（2.2mV) 以 1V 于 1Pa (电池)
200 欧姆 (幻象供电)
270 欧姆 (电池)
1.5V AA型 5号电池 (有线型号)
0.4 mA / 2000小时 (有线型号) (碱性电池)
元件
指向性
频率响应
高通滤波
开路灵敏度
输出阻抗
132 dB 声压, 1 kHz 于 1% T.H.D. (幻象供电)
121 dB 声压, 1 kHz 于 1% T.H.D. (电池)
96 dB, 1 kHz 于最高声压 (幻象供电)
85 dB, 1 kHz 于最高声压 (电池)
最大承受声压
动态范围 (典型)
电池
耗电/电池寿命
•
1 帕＝ 10 达因/平方厘米＝ 10 微巴＝ 94 dB SPL
*
典型，A 计权，使用 Audio Precision System One
因产品改进，本产品会随时改装，恕不另行通知。
■指向性 ■频率响应
■接线端子
Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
©2017 Audio-Technica Corporation
全球支持联系：www.at-globalsupport.com
响应单位是 dB
频率单位是赫兹
图例
0°，50 厘米
比例是每分隔线 5 分贝
图例
200 赫兹
1 千赫兹
5 千赫兹
8 千赫兹
用戶手冊
感谢您购买本产品。在使用产品之前，请全文浏览本用户手册以确保您将正确地
使用本产品。请妥善保存本手册，以供将来参考。
■产品特点
• 专为鼓手、键盘手、吉他手及其他乐手提供免提型话音收音
• 提供舒适及不显眼的设计，及近距离收音
• 采用可自由改变电线位置的设计，左右方向都可使用
• 配置盒式供电模组，可使用电池或幻象供电操作
• 心形指向性收音，能有效减低旁边及后方的杂声干扰
• 坚固的设计和结构，性能可靠
• ATM75 有线版本的电源模块(AT8531)设有高通滤波器，可提供陡峭的低频衰减，
从而改善声音拾取，而不会影响语音质量
• 无线版本的锁固式4针话筒输出端子，可配套连接于有线供电模组，或所有鐵三角
Audio-Technica cW 或 cH 型的盒式无线发射机
■使用注意事项
ATM75 有线版本配有一个AT8531供电模组，需要提供11V至52V幻象供电或1.5V
AA电池操作，当使用幻象电源操作时，可以不安装电池，供电模组的输出端为内置
3 针XLRM 卡农公头。
供电模组内置高通滤波电路，可轻易由平直的频率响应，开启为于80 Hz以下衰减
的收音效果，应用高通滤波器可减低话筒在近距离讲话收音时的喷气声，并可减低
收音环境中低频噪声(如外间汔车引擎声，空调系统的风声等)，房间中的回声及机
械性的震动声。
ATM75cW 和 ATM75cH 无线版本不带供电模组，但提供领带夹和金属网防风罩，
长1.4m音频线输出，可配置于所有鐵三角Audio-Technica cW 或 cH 型的盒式无线
发射机中。
把话筒暴露于高温中可能导致输出电平逐渐及永久性减弱，应避免将话筒留在日晒
的地方或长时间置于温度超过43°C的地方，而极高湿度也应避免。
■连接步骤
将AT8531 供电模组的输出端子连接到具有兼容幻象电源的话筒输入（平衡输入）
的设备。输出接口是 XLRM 型接口，其极性如下图所示。
13-NOV-2020 Form No.ATGC-L0381-20
■安全预防措施
■本产品注意事项
虽然本产品采用安全设计，但使用不当仍可能发生事故。为了确保安全，使用本
产品时请注意全部警告和提醒。
• 切勿让本产品遭受强烈冲击，以避免发生故障。
• 切勿拆开、改装或尝试维修本产品。
• 切勿用湿手握持本产品，以免触电或受伤。
• 切勿将本产品存放在阳光直射的地方、加热装置附近或者炎热、潮湿或多尘的
地方。
高通滤波
58 dB, 1 kHz 于 1 Pa
直流 11-52V，2mA 典型 (有线型号)
信噪比
幻象供电
180°
150°
120°
30°
0°
330°
300°
270°
240°
210°
60°
90°
ATM75cW ‒ 以锁固式4式针端子，使用于鐵三角 A-T UniPak® 盒式无线发射机
1
2
3
4
针脚
1
针脚
2
针脚
3
针脚
4
功能
地线
/
屏蔽 乐器 话筒音频 偏压
+
输入
导线颜色
祼铜线 与
针脚
1
跳线 黄色 红色
收音头: 直径 20.4 mm
内置式 3 针卡农公头
尺寸
输出端子 (供电模组)
连接线 长 1.4 米 (固定连接于话筒), 直径 2.8 mm ,
关闭，开启-平直，开启-高通滤波 (有线型号)
收音头(不含连线): 60 克
开关
重量
供电模组 (有线型号): 139 克
附带配件 AT8139L 大型防风棉；AT8139S 小型防风棉;
AT8439 连接线衣领夹
(有线型号)- AT8531供电模组
2芯屏蔽式连线并配置连接端子
(连接端子类型视乎不同型号)
供电模组: 高 84.0 mm, 宽 63.0 mm, 厚 22.0 mm
ATM75cH ‒ 以锁固式4式针端子，使用于鐵三角 A-T cH型 盒式无线发射机
针脚
1
针脚
2
针脚
3
针脚
4
功能
地线
/
屏蔽 乐器 话筒音频 偏压
+
输入
导线颜色
祼铜线 与
针脚
1
跳线 黄色 红色
1
4
3
2
AT8531
头环: 宽度 120.0 mm, 话筒杆 80.5 mm
10 dB
1k 10k 100k10010
10
0
-10
-20
-30
20
AT8139L AT8139S AT8439
