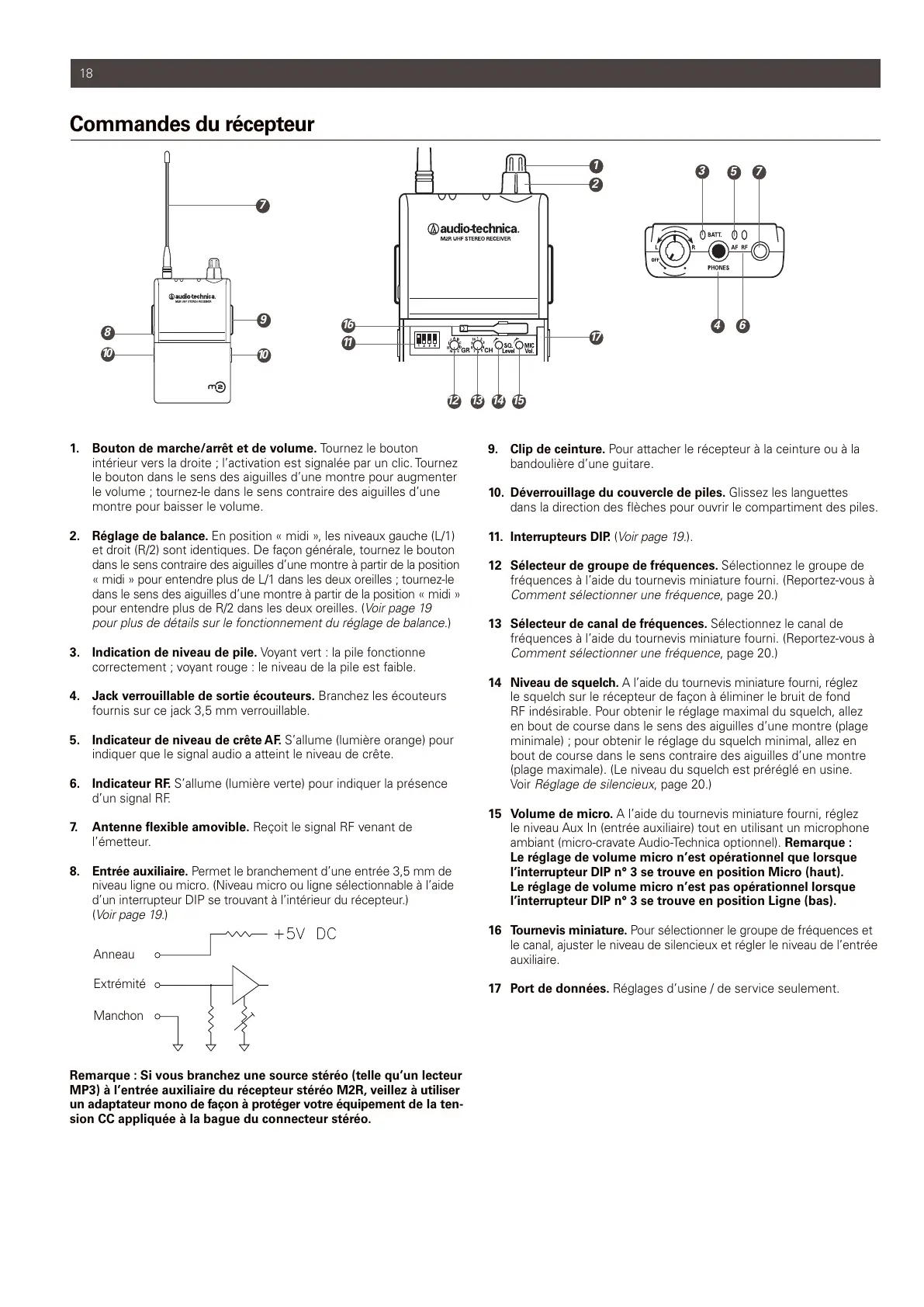

Commandes du récepteur
1. Bouton de marche/arrêt et de volume. Tournez le bouton
intérieur vers la droite ; l’activation est signalée par un clic. Tournez
le bouton dans le sens des aiguilles d’une montre pour augmenter
le volume ; tournez-le dans le sens contraire des aiguilles d’une
montre pour baisser le volume.
2. Réglage de balance. En position « midi », les niveaux gauche (L/1)
et droit (R/2) sont identiques. De façon générale, tournez le bouton
dans le sens contraire des aiguilles d’une montre à partir de la position
« midi » pour entendre plus de L/1 dans les deux oreilles ; tournez-le
dans le sens des aiguilles d’une montre à partir de la position « midi »
pour entendre plus de R/2 dans les deux oreilles. (Voir page 19
pour plus de détails sur le fonctionnement du réglage de balance.)
3. Indication de niveau de pile. Voyant vert : la pile fonctionne
correctement ; voyant rouge : le niveau de la pile est faible.
4. Jack verrouillable de sortie écouteurs. Branchez les écouteurs
fournis sur ce jack 3,5 mm verrouillable.
5. Indicateur de niveau de crête AF. S’allume (lumière orange) pour
indiquer que le signal audio a atteint le niveau de crête.
6. Indicateur RF. S’allume (lumière verte) pour indiquer la présence
d’un signal RF.
7. Antenne flexible amovible. Reçoit le signal RF venant de
l’émetteur.
8. Entrée auxiliaire. Permet le branchement d’une entrée 3,5 mm de
niveau ligne ou micro. (Niveau micro ou ligne sélectionnable à l’aide
d’un interrupteur DIP se trouvant à l’intérieur du récepteur.)
(Voir page 19.)
Remarque : Si vous branchez une source stéréo (telle qu’un lecteur
MP3) à l’entrée auxiliaire du récepteur stéréo M2R, veillez à utiliser
un adaptateur mono de façon à protéger votre équipement de la ten-
sion CC appliquée à la bague du connecteur stéréo.
9. Clip de ceinture. Pour attacher le récepteur à la ceinture ou à la
bandoulière d’une guitare.
10. Déverrouillage du couvercle de piles. Glissez les languettes
dans la direction des flèches pour ouvrir le compartiment des piles.
11. Interrupteurs DIP. (Voir page 19.).
12 Sélecteur de groupe de fréquences. Sélectionnez le groupe de
fréquences à l’aide du tournevis miniature fourni. (Reportez-vous à
Comment sélectionner une fréquence, page 20.)
13 Sélecteur de canal de fréquences. Sélectionnez le canal de
fréquences à l’aide du tournevis miniature fourni. (Reportez-vous à
Comment sélectionner une fréquence, page 20.)
14 Niveau de squelch. A l’aide du tournevis miniature fourni, réglez
le squelch sur le récepteur de façon à éliminer le bruit de fond
RF indésirable. Pour obtenir le réglage maximal du squelch, allez
en bout de course dans le sens des aiguilles d’une montre (plage
minimale) ; pour obtenir le réglage du squelch minimal, allez en
bout de course dans le sens contraire des aiguilles d’une montre
(plage maximale). (Le niveau du squelch est préréglé en usine.
Voir Réglage de silencieux, page 20.)
15 Volume de micro. A l’aide du tournevis miniature fourni, réglez
le niveau Aux In (entrée auxiliaire) tout en utilisant un microphone
ambiant (micro-cravate Audio-Technica optionnel). Remarque :
Le réglage de volume micro n’est opérationnel que lorsque
l’interrupteur DIP n° 3 se trouve en position Micro (haut).
Le réglage de volume micro n’est pas opérationnel lorsque
l’interrupteur DIP n° 3 se trouve en position Ligne (bas).
16 Tournevis miniature. Pour sélectionner le groupe de fréquences et
le canal, ajuster le niveau de silencieux et régler le niveau de l’entrée
auxiliaire.
17 Port de données. Réglages d’usine / de service seulement.
18
2
1
3
4
5
7
6
9
10
11
7
12 13 14 15
16
17
8
10
Anneau
Extrémité
Manchon
