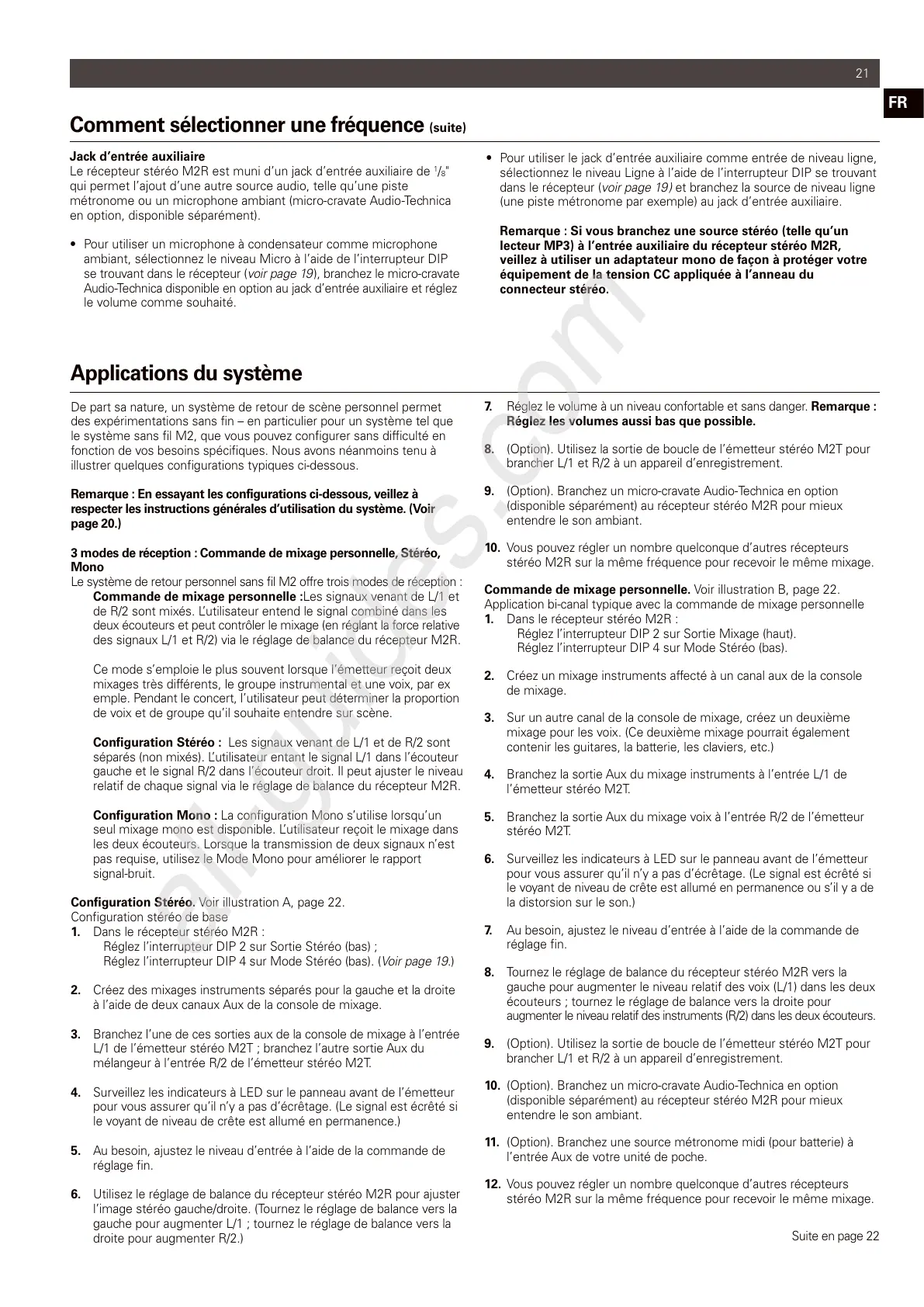

21
FR
Comment sélectionner une fréquence (suite)
Jack d’entrée auxiliaire
Le récepteur stéréo M2R est muni d’un jack d’entrée auxiliaire de
1
/
8
"
qui permet l’ajout d’une autre source audio, telle qu’une piste
métronome ou un microphone ambiant (micro-cravate Audio-Technica
en option, disponible séparément).
• Pour utiliser un microphone à condensateur comme microphone
ambiant, sélectionnez le niveau Micro à l’aide de l’interrupteur DIP
se trouvant dans le récepteur (voir page 19), branchez le micro-cravate
Audio-Technica disponible en option au jack d’entrée auxiliaire et réglez
le volume comme souhaité.
• Pour utiliser le jack d’entrée auxiliaire comme entrée de niveau ligne,
sélectionnez le niveau Ligne à l’aide de l’interrupteur DIP se trouvant
dans le récepteur (voir page 19) et branchez la source de niveau ligne
(une piste métronome par exemple) au jack d’entrée auxiliaire.
Remarque : Si vous branchez une source stéréo (telle qu’un
lecteur MP3) à l’entrée auxiliaire du récepteur stéréo M2R,
veillez à utiliser un adaptateur mono de façon à protéger votre
équipement de la tension CC appliquée à l’anneau du
connecteur stéréo.
Applications du système
De part sa nature, un système de retour de scène personnel permet
des expérimentations sans fin – en particulier pour un système tel que
le système sans fil M2, que vous pouvez configurer sans difficulté en
fonction de vos besoins spécifiques. Nous avons néanmoins tenu à
illustrer quelques configurations typiques ci-dessous.
Remarque : En essayant les configurations ci-dessous, veillez à
respecter les instructions générales d’utilisation du système. (Voir
page 20.)
3 modes de réception : Commande de mixage personnelle, Stéréo,
Mono
Le système de retour personnel sans fil M2 offre trois modes de réception :
Commande de mixage personnelle :Les signaux venant de L/1 et
de R/2 sont mixés. L’utilisateur entend le signal combiné dans les
deux écouteurs et peut contrôler le mixage (en réglant la force relative
des signaux L/1 et R/2) via le réglage de balance du récepteur M2R.
Ce mode s’emploie le plus souvent lorsque l’émetteur reçoit deux
mixages très différents, le groupe instrumental et une voix, par ex
emple. Pendant le concert, l’utilisateur peut déterminer la proportion
de voix et de groupe qu’il souhaite entendre sur scène.
Configuration Stéréo : Les signaux venant de L/1 et de R/2 sont
séparés (non mixés). L’utilisateur entant le signal L/1 dans l’écouteur
gauche et le signal R/2 dans l’écouteur droit. Il peut ajuster le niveau
relatif de chaque signal via le réglage de balance du récepteur M2R.
Configuration Mono : La configuration Mono s’utilise lorsqu’un
seul mixage mono est disponible. L’utilisateur reçoit le mixage dans
les deux écouteurs. Lorsque la transmission de deux signaux n’est
pas requise, utilisez le Mode Mono pour améliorer le rapport
signal-bruit.
Configuration Stéréo. Voir illustration A, page 22.
Configuration stéréo de base
1. Dans le récepteur stéréo M2R :
Réglez l’interrupteur DIP 2 sur Sortie Stéréo (bas) ;
Réglez l’interrupteur DIP 4 sur Mode Stéréo (bas). (Voir page 19.)
2. Créez des mixages instruments séparés pour la gauche et la droite
à l’aide de deux canaux Aux de la console de mixage.
3. Branchez l’une de ces sorties aux de la console de mixage à l’entrée
L/1 de l’émetteur stéréo M2T ; branchez l’autre sortie Aux du
mélangeur à l’entrée R/2 de l’émetteur stéréo M2T.
4. Surveillez les indicateurs à LED sur le panneau avant de l’émetteur
pour vous assurer qu’il n’y a pas d’écrêtage. (Le signal est écrêté si
le voyant de niveau de crête est allumé en permanence.)
5. Au besoin, ajustez le niveau d’entrée à l’aide de la commande de
réglage fin.
6. Utilisez le réglage de balance du récepteur stéréo M2R pour ajuster
l’image stéréo gauche/droite. (Tournez le réglage de balance vers la
gauche pour augmenter L/1 ; tournez le réglage de balance vers la
droite pour augmenter R/2.)
7. Réglez le volume à un niveau confortable et sans danger. Remarque :
Réglez les volumes aussi bas que possible.
8. (Option). Utilisez la sortie de boucle de l’émetteur stéréo M2T pour
brancher L/1 et R/2 à un appareil d’enregistrement.
9. (Option). Branchez un micro-cravate Audio-Technica en option
(disponible séparément) au récepteur stéréo M2R pour mieux
entendre le son ambiant.
10. Vous pouvez régler un nombre quelconque d’autres récepteurs
stéréo M2R sur la même fréquence pour recevoir le même mixage.
Commande de mixage personnelle. Voir illustration B, page 22.
Application bi-canal typique avec la commande de mixage personnelle
1. Dans le récepteur stéréo M2R :
Réglez l’interrupteur DIP 2 sur Sortie Mixage (haut).
Réglez l’interrupteur DIP 4 sur Mode Stéréo (bas).
2. Créez un mixage instruments affecté à un canal aux de la console
de mixage.
3. Sur un autre canal de la console de mixage, créez un deuxième
mixage pour les voix. (Ce deuxième mixage pourrait également
contenir les guitares, la batterie, les claviers, etc.)
4. Branchez la sortie Aux du mixage instruments à l’entrée L/1 de
l’émetteur stéréo M2T.
5. Branchez la sortie Aux du mixage voix à l’entrée R/2 de l’émetteur
stéréo M2T.
6. Surveillez les indicateurs à LED sur le panneau avant de l’émetteur
pour vous assurer qu’il n’y a pas d’écrêtage. (Le signal est écrêté si
le voyant de niveau de crête est allumé en permanence ou s’il y a de
la distorsion sur le son.)
7. Au besoin, ajustez le niveau d’entrée à l’aide de la commande de
réglage fin.
8. Tournez le réglage de balance du récepteur stéréo M2R vers la
gauche pour augmenter le niveau relatif des voix (L/1) dans les deux
écouteurs ; tournez le réglage de balance vers la droite pour
augmenter le niveau relatif des instruments (R/2) dans les deux écouteurs.
9. (Option). Utilisez la sortie de boucle de l’émetteur stéréo M2T pour
brancher L/1 et R/2 à un appareil d’enregistrement.
10. (Option). Branchez un micro-cravate Audio-Technica en option
(disponible séparément) au récepteur stéréo M2R pour mieux
entendre le son ambiant.
11. (Option). Branchez une source métronome midi (pour batterie) à
l’entrée Aux de votre unité de poche.
12. Vous pouvez régler un nombre quelconque d’autres récepteurs
stéréo M2R sur la même fréquence pour recevoir le même mixage.
Suite en page 22
