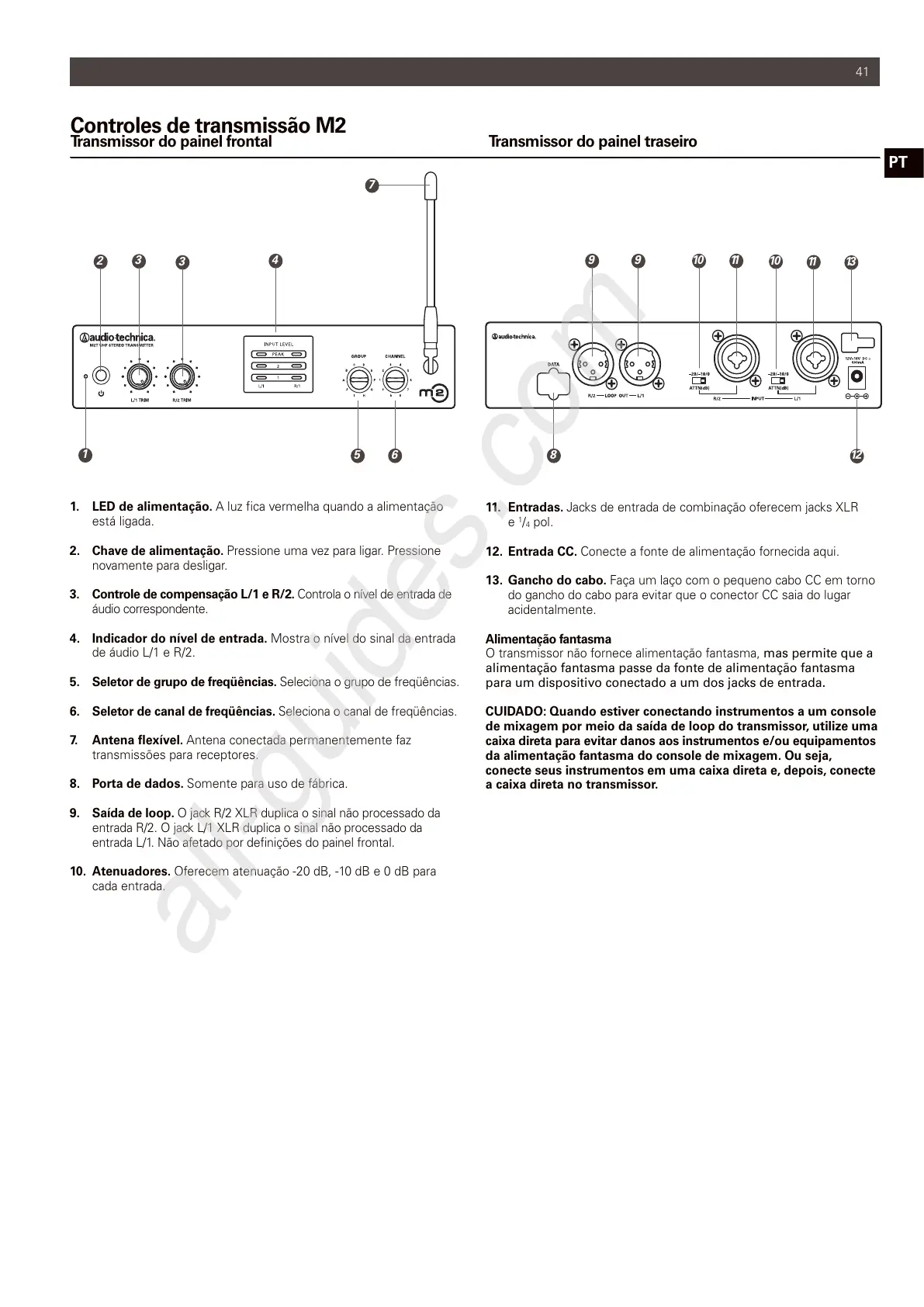

Controles de transmissão M2
Transmissor do painel frontal Transmissor do painel traseiro
1. LED de alimentação. A luz fica vermelha quando a alimentação
está ligada.
2. Chave de alimentação. Pressione uma vez para ligar. Pressione
novamente para desligar.
3. Controle de compensação L/1 e R/2. Controla o nível de entrada de
áudio correspondente.
4. Indicador do nível de entrada. Mostra o nível do sinal da entrada
de áudio L/1 e R/2.
5. Seletor de grupo de freqüências. Seleciona o grupo de freqüências.
6. Seletor de canal de freqüências. Seleciona o canal de freqüências.
7. Antena flexível. Antena conectada permanentemente faz
transmissões para receptores.
8. Porta de dados. Somente para uso de fábrica.
9. Saída de loop. O jack R/2 XLR duplica o sinal não processado da
entrada R/2. O jack L/1 XLR duplica o sinal não processado da
entrada L/1. Não afetado por definições do painel frontal.
10. Atenuadores. Oferecem atenuação -20 dB, -10 dB e 0 dB para
cada entrada.
11. Entradas. Jacks de entrada de combinação oferecem jacks XLR
e
1
/
4
pol.
12. Entrada CC. Conecte a fonte de alimentação fornecida aqui.
13. Gancho do cabo. Faça um laço com o pequeno cabo CC em torno
do gancho do cabo para evitar que o conector CC saia do lugar
acidentalmente.
Alimentação fantasma
O transmissor não fornece alimentação fantasma, mas permite que a
alimentação fantasma passe da fonte de alimentação fantasma
para um dispositivo conectado a um dos jacks de entrada.
CUIDADO: Quando estiver conectando instrumentos a um console
de mixagem por meio da saída de loop do transmissor, utilize uma
caixa direta para evitar danos aos instrumentos e/ou equipamentos
da alimentação fantasma do console de mixagem. Ou seja,
conecte seus instrumentos em uma caixa direta e, depois, conecte
a caixa direta no transmissor.
