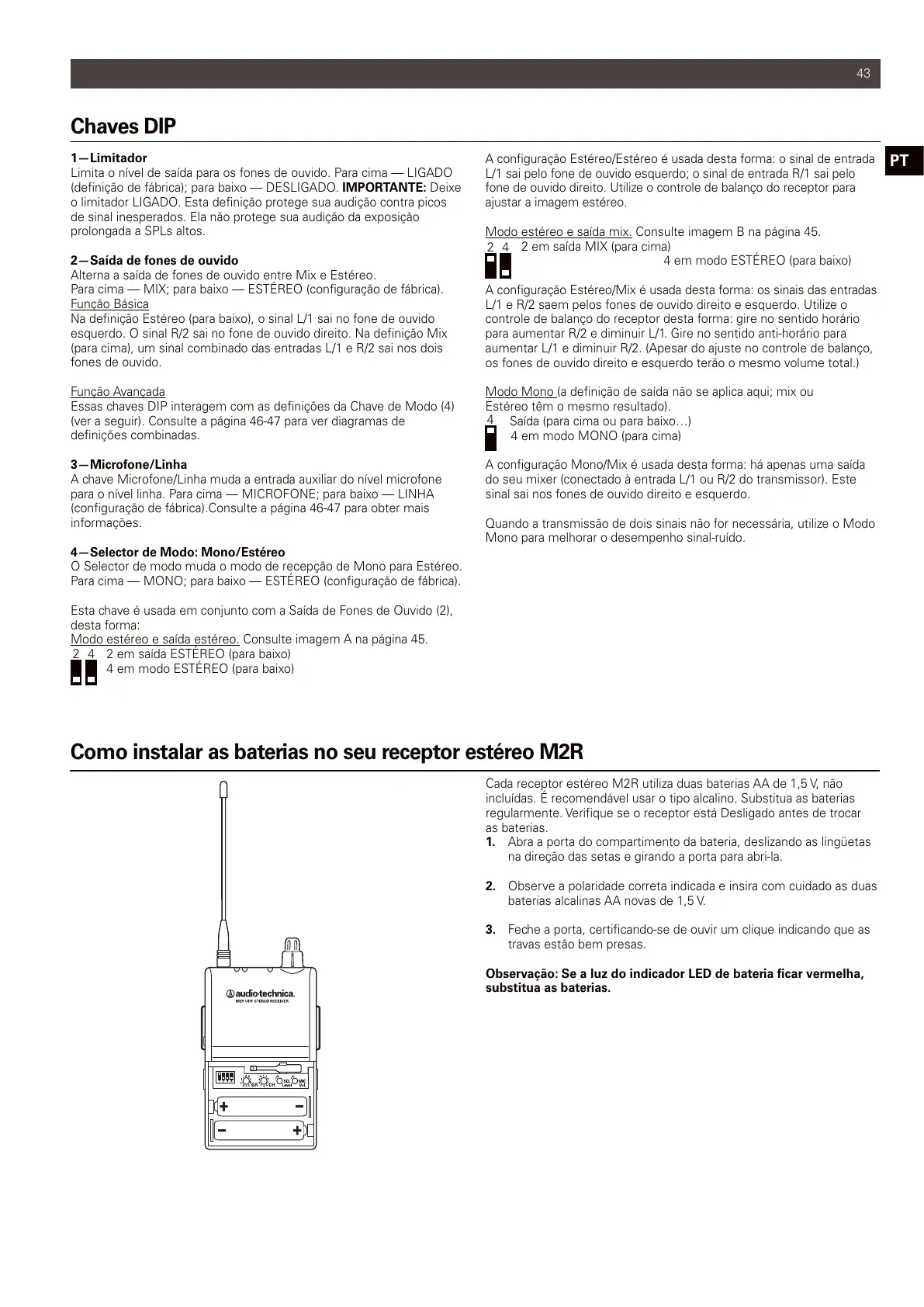

Page #43 background imageLoading...
Page #43 background image
43
2
4
Chaves DIP
1—Limitador
Limita o nível de saída para os fones de ouvido. Para cima LIGADO
(definição de fábrica); para baixo DESLIGADO. IMPORTANTE: Deixe
o limitador LIGADO. Esta definição protege sua audição contra picos
de sinal inesperados. Ela não protege sua audição da exposição
prolongada a SPLs altos.
2—Saída de fones de ouvido
Alterna a saída de fones de ouvido entre Mix e Estéreo.
Para cima MIX; para baixo ESTÉREO (configuração de fábrica).
Função Básica
Na definição Estéreo (para baixo), o sinal L/1 sai no fone de ouvido
esquerdo. O sinal R/2 sai no fone de ouvido direito. Na definição Mix
(para cima), um sinal combinado das entradas L/1 e R/2 sai nos dois
fones de ouvido.
Função Avançada
Essas chaves DIP interagem com as definições da Chave de Modo (4)
(ver a seguir). Consulte a página 46-47 para ver diagramas de
definições combinadas.
3—Microfone/Linha
A chave Microfone/Linha muda a entrada auxiliar do nível microfone
para o nível linha. Para cima MICROFONE; para baixo LINHA
(configuração de fábrica).Consulte a página 46-47 para obter mais
informações.
4—Selector de Modo: Mono/Estéreo
O Selector de modo muda o modo de recepção de Mono para Estéreo.
Para cima MONO; para baixo ESTÉREO (configuração de fábrica).
Esta chave é usada em conjunto com a Saída de Fones de Ouvido (2),
desta forma:
Modo estéreo e saída estéreo. Consulte imagem A na página 45.
2 em saída ESTÉREO (para baixo)
4 em modo ESTÉREO (para baixo)
A configuração Estéreo/Estéreo é usada desta forma: o sinal de entrada
L/1 sai pelo fone de ouvido esquerdo; o sinal de entrada R/1 sai pelo
fone de ouvido direito. Utilize o controle de balanço do receptor para
ajustar a imagem estéreo.
Modo estéreo e saída mix.
Consulte imagem B na página 45.
2 em saída MIX (para cima)
4 em modo ESTÉREO (para baixo)
A configuração Estéreo/Mix é usada desta forma: os sinais das entradas
L/1 e R/2 saem pelos fones de ouvido direito e esquerdo. Utilize o
controle de balanço do receptor desta forma: gire no sentido horário
para aumentar R/2 e diminuir L/1. Gire no sentido anti-horário para
aumentar L/1 e diminuir R/2. (Apesar do ajuste no controle de balanço,
os fones de ouvido direito e esquerdo terão o mesmo volume total.)
Modo Mono (a definição de saída não se aplica aqui; mix ou
Estéreo têm o mesmo resultado).
Saída (para cima ou para baixo…)
4 em modo MONO (para cima)
A configuração Mono/Mix é usada desta forma: apenas uma saída
do seu mixer (conectado à entrada L/1 ou R/2 do transmissor). Este
sinal sai nos fones de ouvido direito e esquerdo.
Quando a transmissão de dois sinais não for necessária, utilize o Modo
Mono para melhorar o desempenho sinal-ruído.
4
PT
2
4
Como instalar as baterias no seu receptor estéreo M2R
Cada receptor estéreo M2R utiliza duas baterias AA de 1,5 V, não
incluídas. É recomendável usar o tipo alcalino. Substitua as baterias
regularmente. Verifique se o receptor está Desligado antes de trocar
as baterias.
1. Abra a porta do compartimento da bateria, deslizando as lingüetas
na direção das setas e girando a porta para abri-la.
2. Observe a polaridade correta indicada e insira com cuidado as duas
baterias alcalinas AA novas de 1,5 V.
3. Feche a porta, certificando-se de ouvir um clique indicando que as
travas estão bem presas.
Observação: Se a luz do indicador LED de bateria ficar vermelha,
substitua as baterias.
