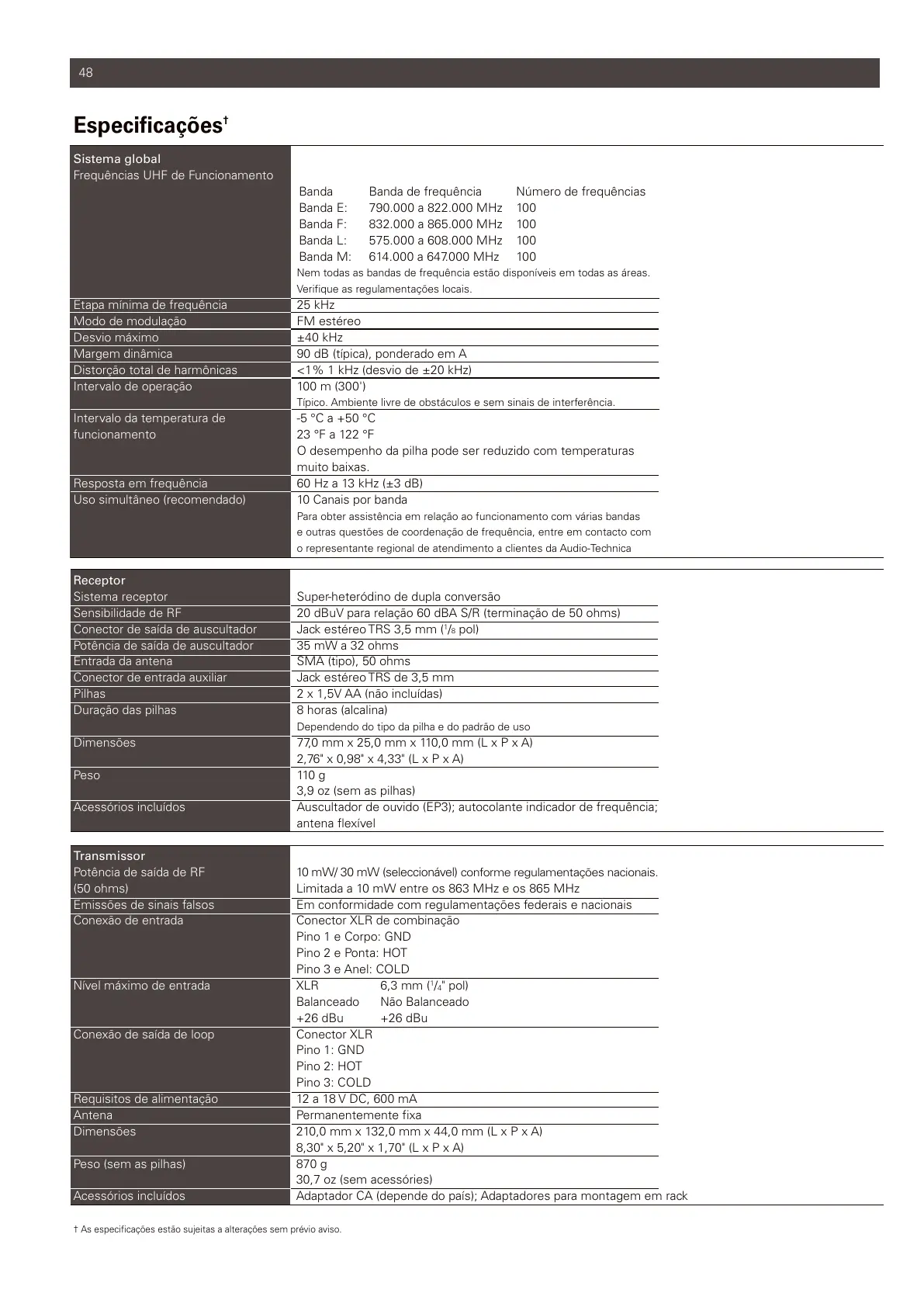

48
Especificações
Sistema global
Frequências UHF de Funcionamento
Banda Banda de frequência Número de frequências
Banda E: 790.000 a 822.000 MHz 100
Banda F: 832.000 a 865.000 MHz 100
Banda L: 575.000 a 608.000 MHz 100
Banda M: 614.000 a 647.000 MHz 100
Nem todas as bandas de frequência estão disponíveis em todas as áreas.
Verifique as regulamentações locais.
Etapa mínima de frequência 25 kHz
Modo de modulação FM estéreo
Desvio máximo ±40 kHz
Margem dinâmica 90 dB (típica), ponderado em A
Distorção total de harmônicas <1% 1 kHz (desvio de ±20 kHz)
Intervalo de operação 100 m (300')
Típico. Ambiente livre de obstáculos e sem sinais de interferência.
Intervalo da temperatura de -5 °C a +50 °C
funcionamento 23 °F a 122 °F
O desempenho da pilha pode ser reduzido com temperaturas
muito baixas.
Resposta em frequência 60 Hz a 13 kHz (±3 dB)
Uso simultâneo (recomendado) 10 Canais por banda
Para obter assistência em relação ao funcionamento com várias bandas
e outras questões de coordenação de frequência, entre em contacto com
o representante regional de atendimento a clientes da Audio-Technica
Receptor
Sistema receptor Super-heteródino de dupla conversão
Sensibilidade de RF 20 dBuV para relação 60 dBA S/R (terminação de 50 ohms)
Conector de saída de auscultador Jack estéreo TRS 3,5 mm (
1
/
8
pol)
Potência de saída de auscultador 35 mW a 32 ohms
Entrada da antena SMA (tipo), 50 ohms
Conector de entrada auxiliar Jack estéreo TRS de 3,5 mm
Pilhas 2 x 1,5V AA (não incluídas)
Duração das pilhas 8 horas (alcalina)
Dependendo do tipo da pilha e do padrão de uso
Dimensões 77,0 mm x 25,0 mm x 110,0 mm (L x P x A)
2,76" x 0,98" x 4,33" (L x P x A)
Peso 110 g
3,9 oz (sem as pilhas)
Acessórios incluídos Auscultador de ouvido (EP3); autocolante indicador de frequência;
antena flexível
Transmissor
Potência de saída de RF 10 mW/ 30 mW (seleccionável)
conforme regulamentações nacionais.
(50 ohms) Limitada a 10 mW entre os 863 MHz e os 865 MHz
Emissões de sinais falsos Em conformidade com regulamentações federais e nacionais
Conexão de entrada Conector XLR de combinação
Pino 1 e Corpo: GND
Pino 2 e Ponta: HOT
Pino 3 e Anel: COLD
Nível máximo de entrada XLR 6,3 mm (
1
/
4
" pol)
Balanceado Não Balanceado
+26 dBu +26 dBu
Conexão de saída de loop Conector XLR
Pino 1: GND
Pino 2: HOT
Pino 3: COLD
Requisitos de alimentação 12 a 18 V DC, 600 mA
Antena Permanentemente fixa
Dimensões 210,0 mm x 132,0 mm x 44,0 mm (L x P x A)
8,30" x 5,20" x 1,70" (L x P x A)
Peso (sem as pilhas) 870 g
30,7 oz (sem acessóries)
Acessórios incluídos Adaptador CA (depende do país); Adaptadores para montagem em rack
As especificações estão sujeitas a alterações sem prévio aviso.
