53

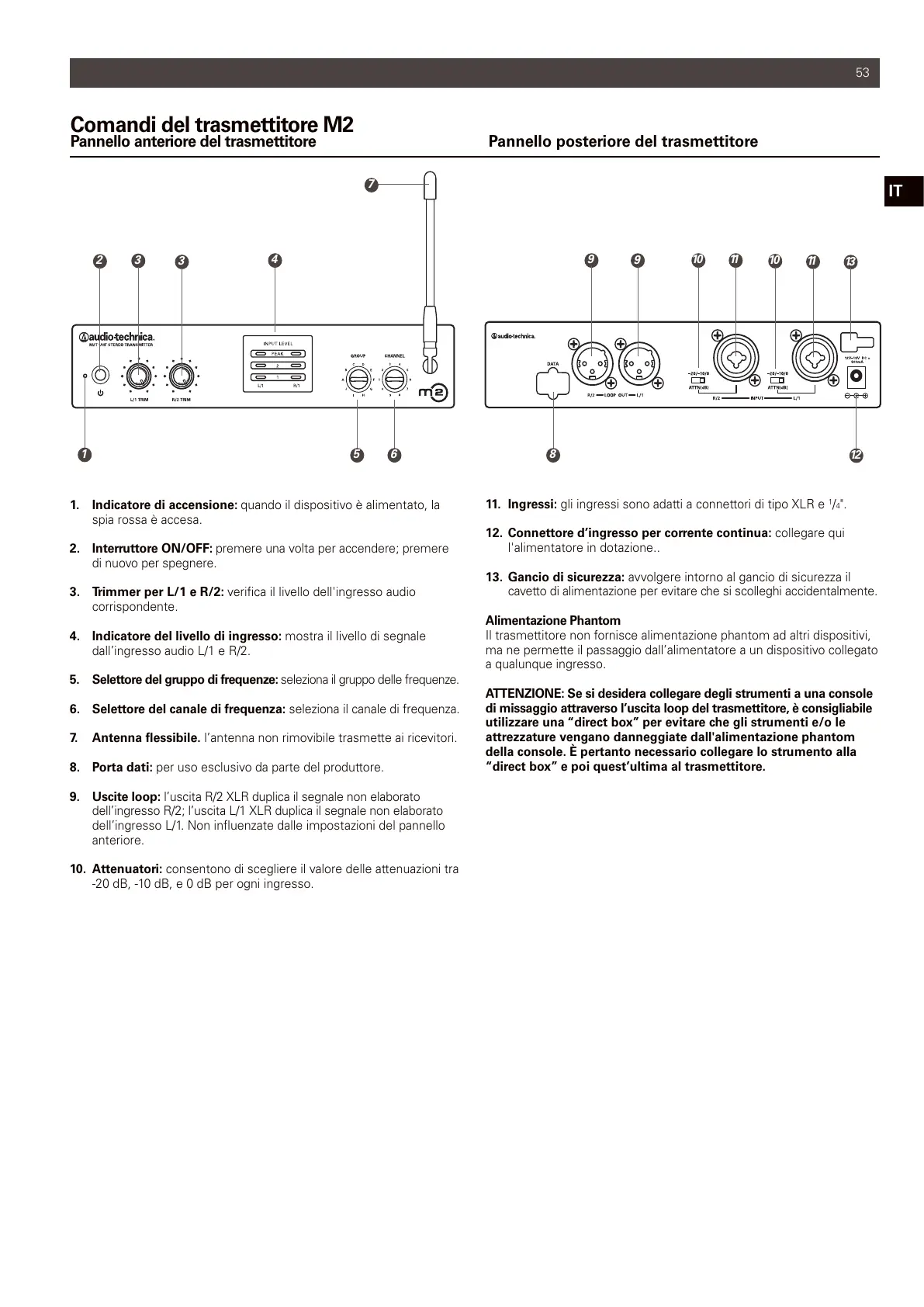

Comandi del trasmettitore M2
Pannello anteriore del trasmettitore Pannello posteriore del trasmettitore
1. Indicatore di accensione: quando il dispositivo è alimentato, la
spia rossa è accesa.
2. Interruttore ON/OFF: premere una volta per accendere; premere
di nuovo per spegnere.
3. Trimmer per L/1 e R/2: verifica il livello dell'ingresso audio
corrispondente.
4. Indicatore del livello di ingresso: mostra il livello di segnale
dall’ingresso audio L/1 e R/2.
5. Selettore del gruppo di frequenze: seleziona il gruppo delle frequenze.
6. Selettore del canale di frequenza: seleziona il canale di frequenza.
7. Antenna flessibile. l’antenna non rimovibile trasmette ai ricevitori.
8. Porta dati: per uso esclusivo da parte del produttore.
9. Uscite loop: l’uscita R/2 XLR duplica il segnale non elaborato
dell’ingresso R/2; l’uscita L/1 XLR duplica il segnale non elaborato
dell’ingresso L/1. Non influenzate dalle impostazioni del pannello
anteriore.
10. Attenuatori: consentono di scegliere il valore delle attenuazioni tra
-20 dB, -10 dB, e 0 dB per ogni ingresso.
11. Ingressi: gli ingressi sono adatti a connettori di tipo XLR e
1
/
4
".
12. Connettore d’ingresso per corrente continua: collegare qui
l'alimentatore in dotazione..
13. Gancio di sicurezza: avvolgere intorno al gancio di sicurezza il
cavetto di alimentazione per evitare che si scolleghi accidentalmente.
Alimentazione Phantom
Il trasmettitore non fornisce alimentazione phantom ad altri dispositivi,
ma ne permette il passaggio dall’alimentatore a un dispositivo collegato
a qualunque ingresso.
ATTENZIONE: Se si desidera collegare degli strumenti a una console
di missaggio attraverso l’uscita loop del trasmettitore, è consigliabile
utilizzare una “direct box” per evitare che gli strumenti e/o le
attrezzature vengano danneggiate dall'alimentazione phantom
della console. È pertanto necessario collegare lo strumento alla
“direct box” e poi quest’ultima al trasmettitore.
IT
2
3
4 10 11
13
9
7
1
8
12
5 6
3
9
10
11
