65

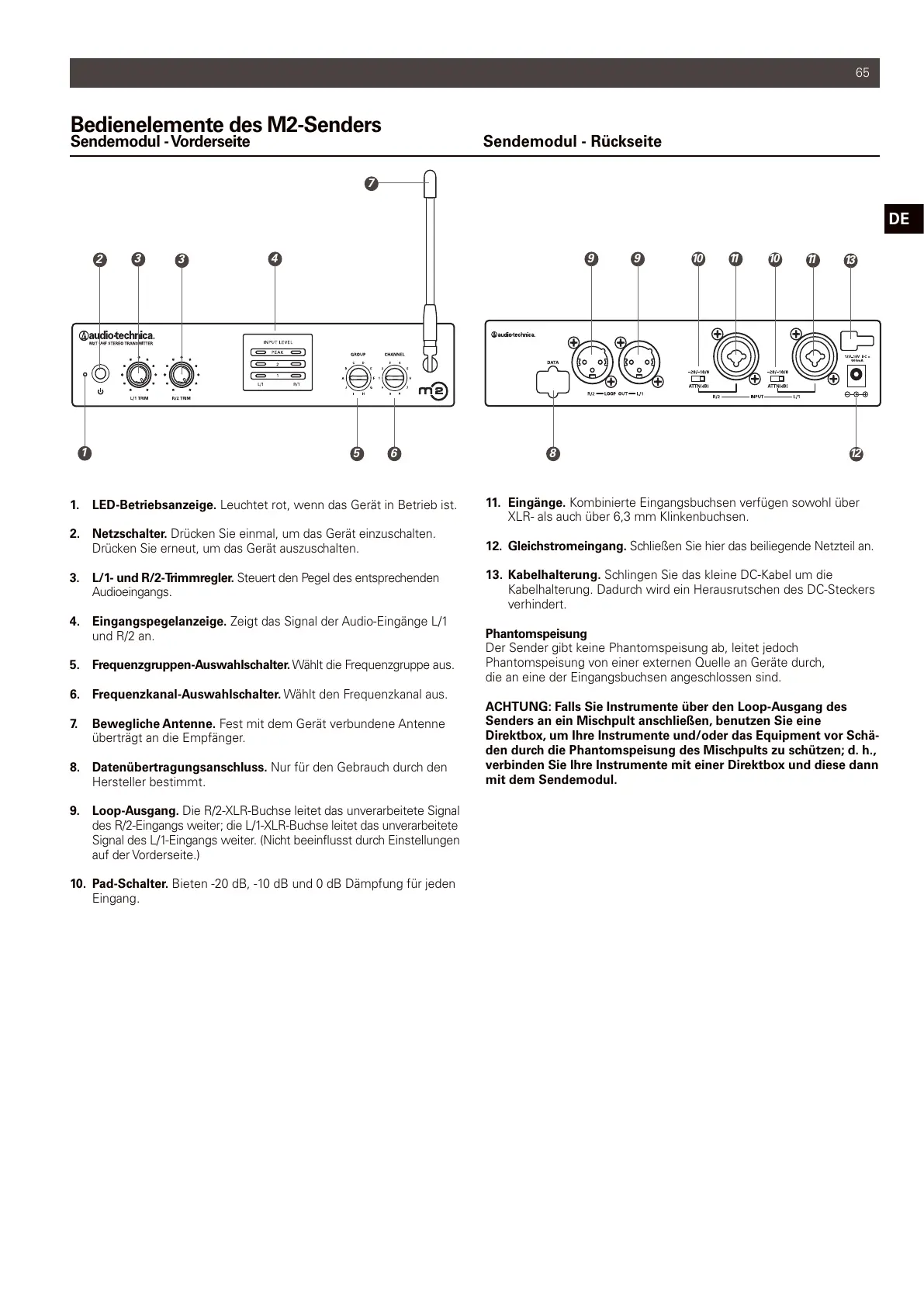

Bedienelemente des M2-Senders
Sendemodul -Vorderseite Sendemodul - Rückseite
1. LED-Betriebsanzeige. Leuchtet rot, wenn das Gerät in Betrieb ist.
2. Netzschalter. Drücken Sie einmal, um das Gerät einzuschalten.
Drücken Sie erneut, um das Gerät auszuschalten.
3. L/1- und R/2-Trimmregler. Steuert den Pegel des entsprechenden
Audioeingangs.
4. Eingangspegelanzeige. Zeigt das Signal der Audio-Eingänge L/1
und R/2 an.
5. Frequenzgruppen-Auswahlschalter. Wählt die Frequenzgruppe aus.
6. Frequenzkanal-Auswahlschalter. Wählt den Frequenzkanal aus.
7. Bewegliche Antenne. Fest mit dem Gerät verbundene Antenne
überträgt an die Empfänger.
8. Datenübertragungsanschluss. Nur für den Gebrauch durch den
Hersteller bestimmt.
9. Loop-Ausgang. Die R/2-XLR-Buchse leitet das unverarbeitete Signal
des R/2-Eingangs weiter; die L/1-XLR-Buchse leitet das unverarbeitete
Signal des L/1-Eingangs weiter. (Nicht beeinflusst durch Einstellungen
auf der Vorderseite.)
10. Pad-Schalter. Bieten -20 dB, -10 dB und 0 dB Dämpfung für jeden
Eingang.
11. Eingänge. Kombinierte Eingangsbuchsen verfügen sowohl über
XLR- als auch über 6,3 mm Klinkenbuchsen.
12. Gleichstromeingang. Schließen Sie hier das beiliegende Netzteil an.
13. Kabelhalterung. Schlingen Sie das kleine DC-Kabel um die
Kabelhalterung. Dadurch wird ein Herausrutschen des DC-Steckers
verhindert.
Phantomspeisung
Der Sender gibt keine Phantomspeisung ab, leitet jedoch
Phantomspeisung von einer externen Quelle an Geräte durch,
die an eine der Eingangsbuchsen angeschlossen sind.
ACHTUNG: Falls Sie Instrumente über den Loop-Ausgang des
Senders an ein Mischpult anschließen, benutzen Sie eine
Direktbox, um Ihre Instrumente und/oder das Equipment vor Schä-
den durch die Phantomspeisung des Mischpults zu schützen; d. h.,
verbinden Sie Ihre Instrumente mit einer Direktbox und diese dann
mit dem Sendemodul.
DE
2
3
4 10 11
13
9
7
1
8
12
5 6
3
9
10
11
