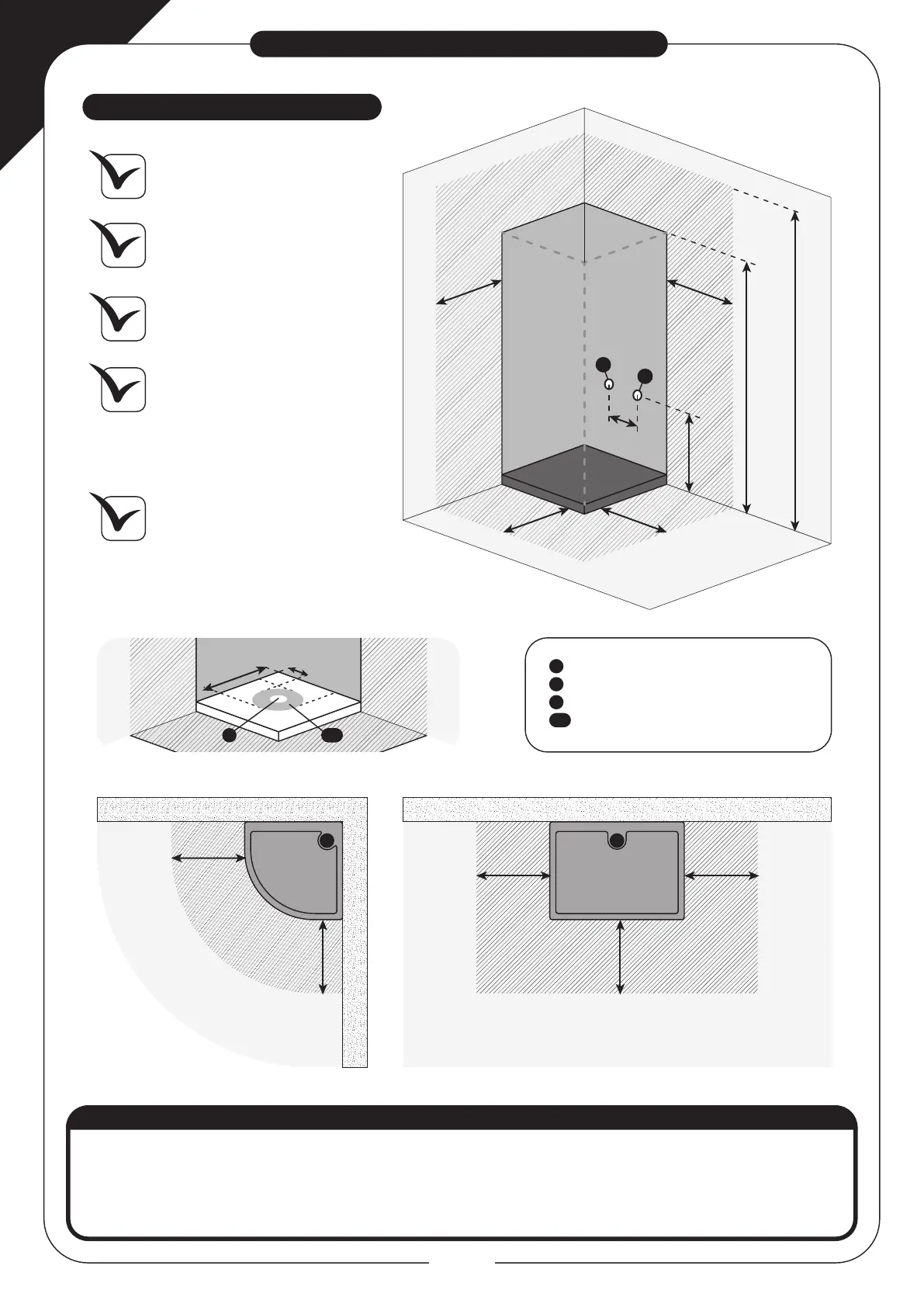

INSTRUCTIONS DE PRÉ-INSTALLATION
FR
4
Aucun matériel électrique ne doit
être situé dans le Volume 1.
Aucun matériel ou connexion
électrique ne doit être situé à moins
de 60cm de la cabine (Volume 2).
La hauteur nécessaire à l’installation
de la cabine doit être d’au moins
2,25m.
Evacuation : la pente d'évacuation
doit être de 2cm par mètre pour
faciliter l’écoulement de l’eau.
Il est recommandé de poursuivre
l’évacuation avec des canalisations
de 40mm de diamètre.
Penser à laisser un espace derrière
la cabine lors de l’installation. Vous
devez avoir assez d’espace pour
vous y glisser et réaliser les
branchements d’évacuation.
CONSEILS D'INSTALLATION
VOLUME 0 : (IPX7) Aucun appareil électrique (sèche-cheveux, rasoir, smartphone, etc...) n’est autorisé.
VOLUME 1 : (IPX5) Installation des appareils électriques à très basse tension (TBTS 12V).
VOLUME 2 : (IPX4) Tous les appareils électrique installés doivent être de Classe II et être aux normes CE.
CABINE
1/4
CERCLE
NORME NF C 15-100
Distance miminum nécessaire autour
de la cabine pour réaliser l’installation
225cm
300
cm
120cm
60cm
60cm
15cm
60cm
60cm
VOLUME 1
VOLUME 2VOLUME 2
VOLUME 0
C
F
CABINE
RECTANGLE
Distance miminum nécessaire autour
de la cabine pour réaliser l’installation
60cm
60cm
60cm
60cm
60cm
MIN
10cm
MAX
30cm
D D1
EAU CHAUDE
EAU FROIDE
EVACUATION (Diamètre=40mm)
Zone possible pour l’évacuation
C
F
D
D1
