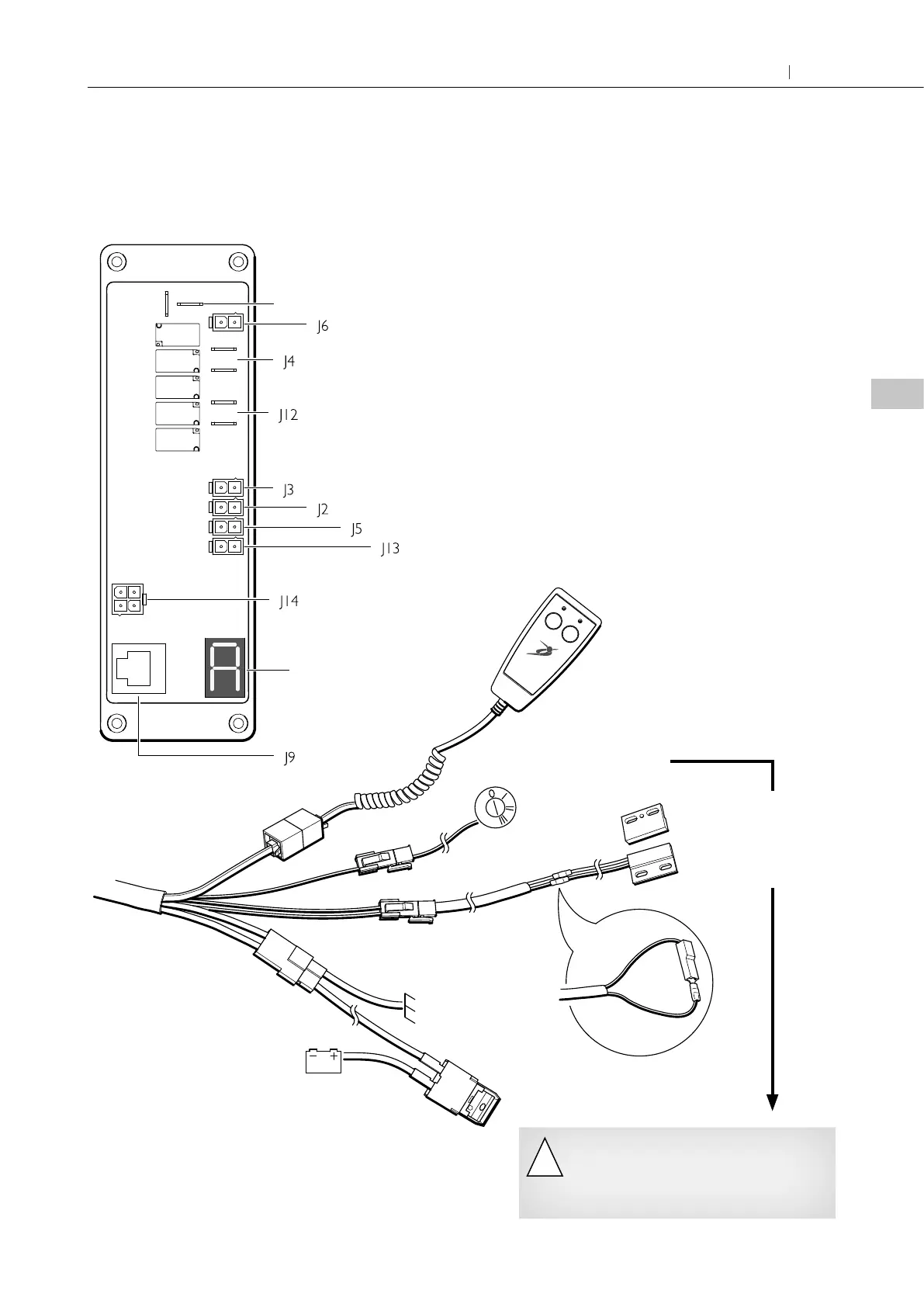

Connessioni elettriche
J1 Alimentazione
J2 Rotazione max verso l'interno
J3 Rotazione max verso l'esterno
J4 Motore di rotazione (Orbit)
J5 Interruttore di sicurezza
J6 Accensione
J9 Pulsantiera
J12 Motore di sollevamento
J13 Finecorsa posteriore
J14 Potenziometro di sollevamento
J1
IN
OUT
Montare il supporto per la pulsantiera
in un luogo adatto, come sul cruscotto
o sul montante centrale.
30A
È necessario installare una delle due
alternative. Collegare i due cavi multipo-
lari se non viene utilizzato un interruttore
di sicurezza.
!
Alt. 1 - in dotazione
+15, 12V quando l'accensione è attiva
Alt. 2 - non in dotazione
Interruttore di sicurezza
della porta
articolo numero 420049
Messaggi della scheda di
controllo
45
