A
Einprogrammieren der unteren Endposition
Die untere Endstellung ist standardmäßig auf die tiefste Stellung justiert. Bei Bedarf
kann die Endstellung angepasst werden.
Den Turny komplett her-
ausschwenken. Das Display der
Steuerplatte muss „b“ anzeigen,
was bedeutet, dass die Endposi-
tion für maximal ausgeschwenkt
aktiviert ist.
1
Stromzufuhr abschalten. Die
beiden Tasten der Handbedi-
enung drücken und die Stromzu-
fuhr wieder einschalten. 2 Sekun-
den warten und dann die Tasten
loslassen. Jetzt blinken beide LEDs
auf der Handbedienung.
Beide Tasten nochmals drücken
und wieder loslassen. Jetzt blinkt
die grüne LED auf der Handbe-
dienung schnell und die rote LED
langsam.
2
Den Turny auf die gewünschte
untere Endposition herunter-
fahren. 20 Sekunden warten,
bis die rote LED durchgehend
leuchtet.
Den Turny ganz hochfahren, bis
der Mikroschalter für die obere
Endposition aktiviert wird. Erst
jetzt wird die untere Endposition
gespeichert.
3
Anpassen des äußeren Drehwinkels

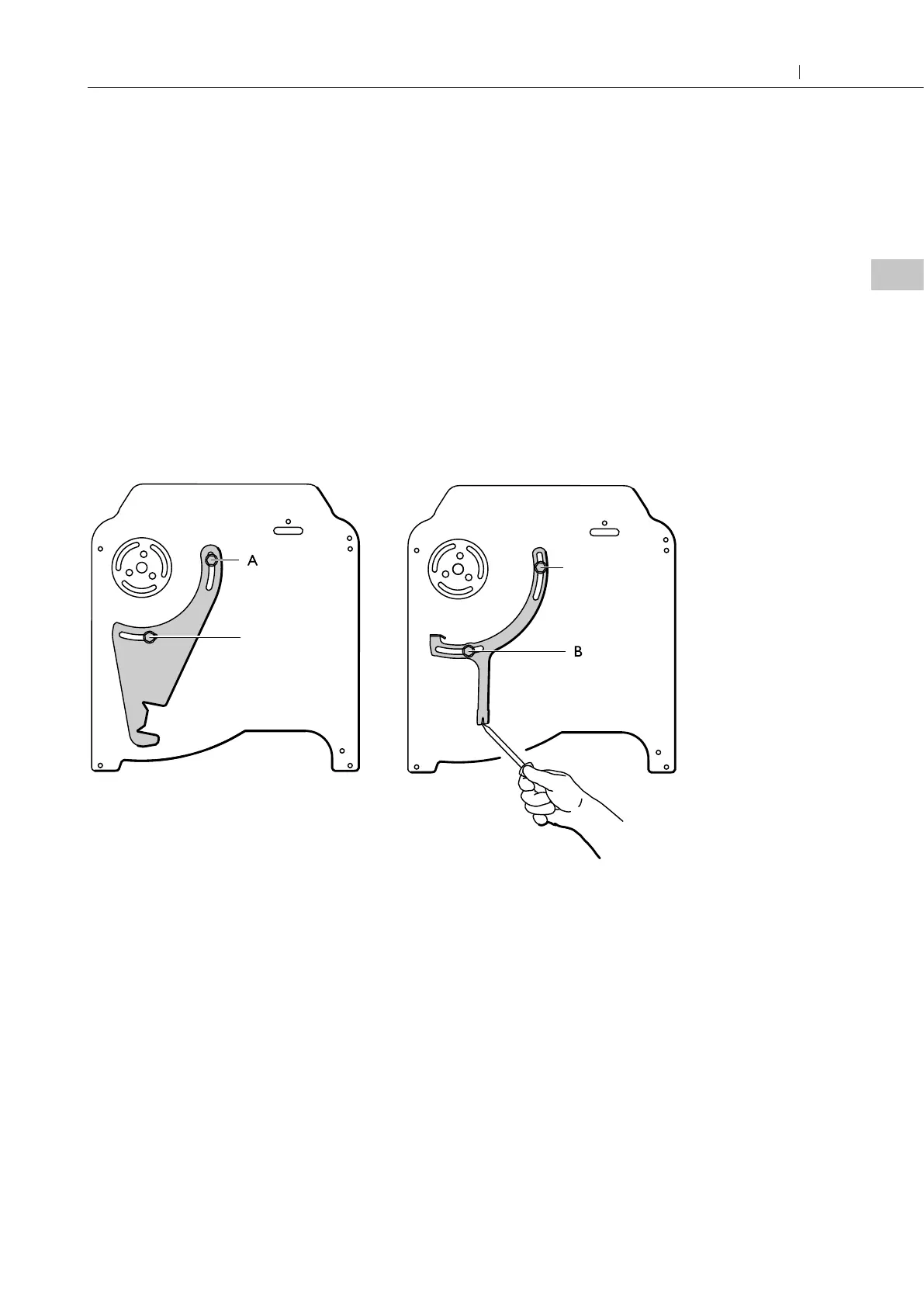

Die innere Schraube (A) lösen.
Turny herausschwenken und die
äußere Schraube (B) lösen.
1
Der äußere Drehwinkel ist standardmäßig auf 90° eingestellt. Bei Bedarf kann der
Winkel angepasst werden. Neben Sie die Anpassung von der Seite bzw. von oben
aus, indem Sie zunächst die Mittelabdeckung abnehmen.
Turny Orbit
68° - 97°
Turny HD
78° - 105°
Turny HD
Den Turny in die gewünschte
Endposition herausschwenken
und die beiden Schrauben festz-
iehen.
Turny Orbit
Von vorn aus mit einem
Schraubendreher auf die gewün-
schte Endposition einstellen und
die beiden Schrauben festziehen.
2
B
25
