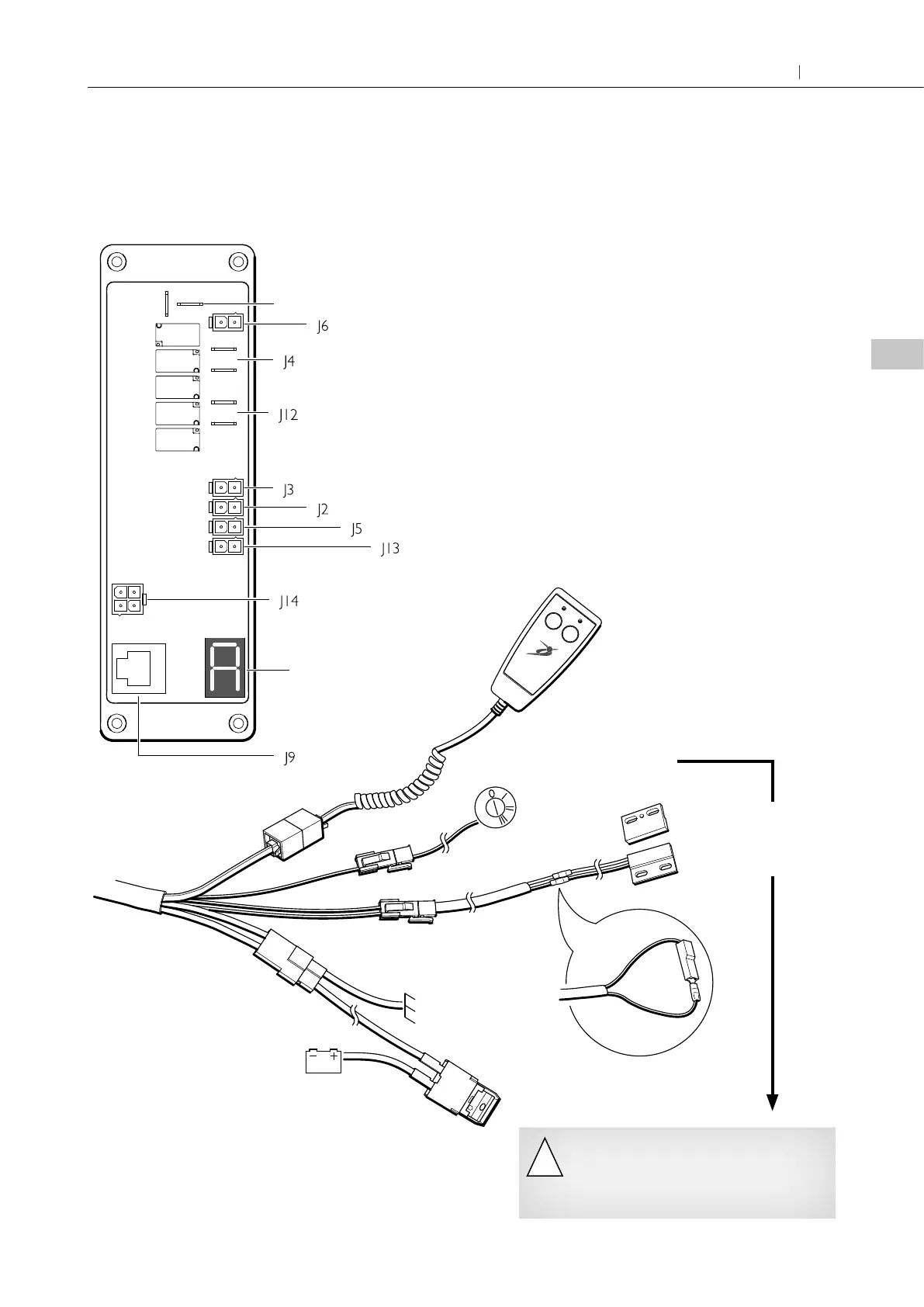

Conexiones eléctricas
J1 Alimentación
J2 Girado hacia dentro al máx.
J3 Girado hacia fuera al máx.
J4 Motor de giro (Orbit)
J5 Disyuntor de seguridad
J6 Encendido
J9 Mando de control
J12 Motor de elevación
J13 Posición límite trasera
J14 Potenciómetro de elevación
J1
IN
OUT
Montar el soporte del mando en un
lugar adecuado, como el panel de
instrumentos o el pilar B.
30A
Se debe instalar una de las alternativas
1 ó 2. Conectar las dos partes si no se
utiliza un disyuntor de seguridad.
!
Alt. 1 - se incluye
+15, 12V cuando está
activado el encendido
Alt. 2 - no se incluye
Interruptor de seguri-
dad de la puerta
núm. art. 420049
Mensajes del cuadro de
mando
37
Getting seated Turny
ES
Instalación
