Vier verschiedene Formen des Endstücks
stehen zum Setzen aller Nieten zur
Verfügung (außer Rivscrew). Für
Anwendung mit keiner oder wenig
Zugangsbeschränkung geeignet.

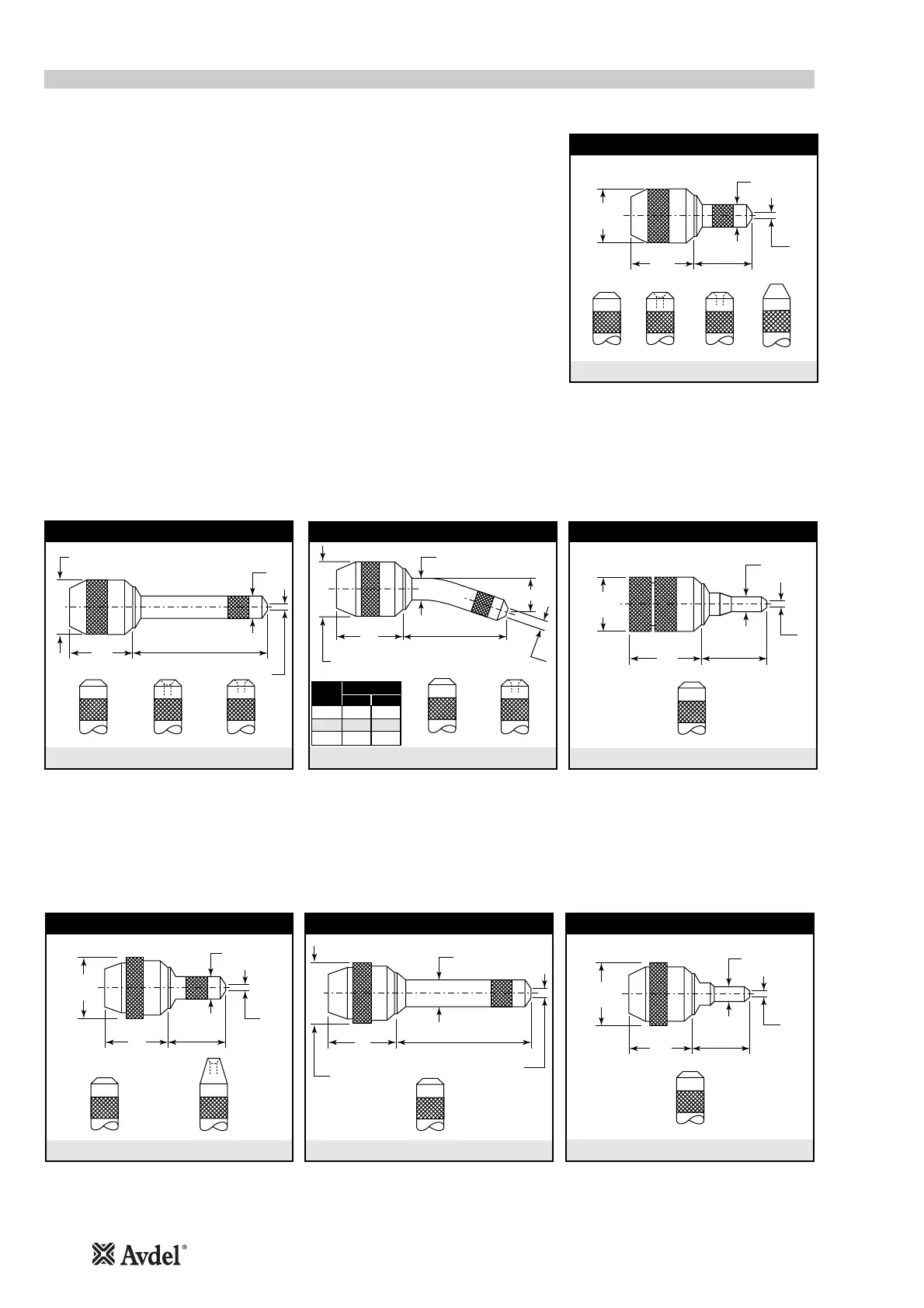

AUSWAHL EINES MUNDSTÜCKS
■
Bezeichnung, Größe und Werkstoff des zu setzenden Niets auflisten.
■
Für dieses Niet auf die erste Spalte der Mundstück-Auswahltabellen auf Seite 13 (für
Zollabmessungen) oder Seite 14 (für metrische Abmessungen) gehen.
■
In der Tabelle nach rechts gehen und die zur Verfügung stehenden Mundstücke
notieren. NUR die angegebenen Mundstücke stehen zur Verfügung.
■
Entsprechend der Mundstückzeichnung das am besten für die Anwendung geeignete
Mundstück auswählen. Wenn bei der Anwendung keine Zugangsbeschränkungen
bestehen, sollten Sie die Standardform mit flachem Ende mit oder ohne Nocken
wählen.
Für das Setzen der meisten Niete geeignet.
Erlaubt größere Eindringtiefe bei
Anwendungen ohne weitere
Zugangsbeschränkung.
Wie in der MUNDSTÜCK-
AUSWAHLTABELLE angegeben erhältlich.
Erlaubt eine größere Eindringtiefe bei
Anwendungen mit beschränktem Zugang.
Nietdorne sind von Hand zu biegen, um sie
der Form der Backe anzupassen.
Wie in der MUNDSTÜCK-
AUSWAHLTABELLE angegeben erhältlich.
Erlaubt Zugang in schwer zugänglichen
Anwendungen.
'D'
'E'
'B'
28,6
1,125
33,5
1,32
STANDARD
UNIVERSALFLACH
GESENKT KEGELIG
'D'
'E'
'B'
28,6
1,125
33,5
1,32
LANG
UNIVERSALFLACH
GESENKT
1
/ 8 ,620 15,7
5
/ 32 ,690 17,5
3
/ 16 ,720 18,3
'F'
mm in.
RIVET
Ø
'D'
'E'
'B'
28,6
1,125
'F'
LANG GEBOGEN
FLACH GESENKT
33,5
1,32
FLACH
'D'
'E'
'B'
20,5
0,81
SCHWER ZUGÄNGLICH
41,4
1,63
Wie in der umseitigen MUNDSTÜCK-AUSWAHLTABELLE angegeben erhältlich. Für die gleichen Funktionen wie die Standard-, lange
sowie schwer zugängliche Ausführung mit einem zugefügten Nocken, um das Öffnen des Mundstücks und somit das Magazinnachladen
zu erleichtern und zu beschleunigen.
'D'
'E'
'B'
28.6
1.25
34
1.34
STANDARD, NOCKENBETÄTIGT
FLACH
KOPFFORMEND
'D'
'E'
'B'
28,6
1,25
LANG, NOCKENBETÄTIGT
FLACH
34
1,34
FLACH
'D'
'E'
'B'
28,6
1,25
SCHWER ZUGÄNGLICH, NOCKENBETÄTIGT
37,1
1,46
