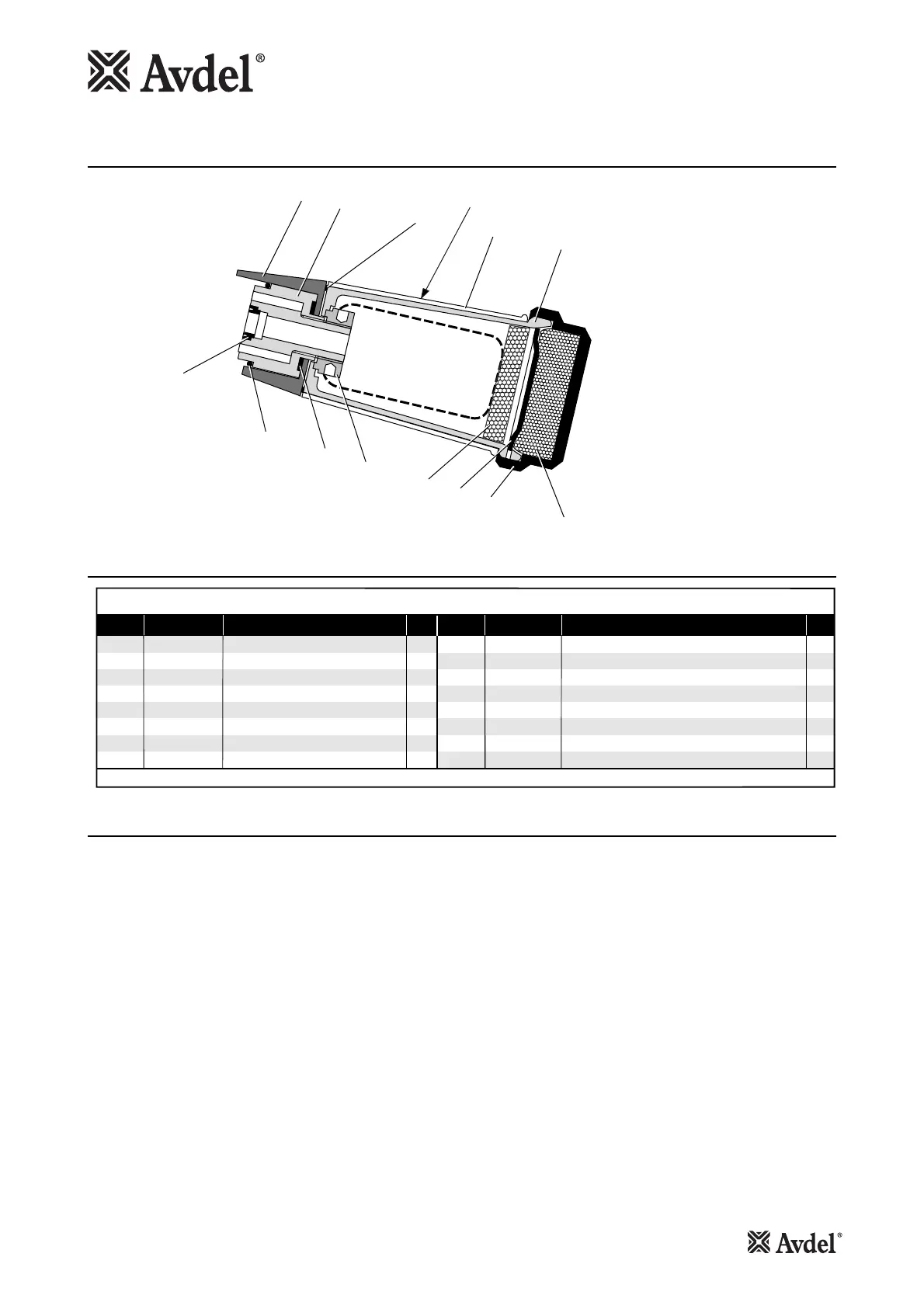

Montage général
10
4
5
6
2
3
14
12
7
8
11
13
9
DESCRIPTION QTE REPERE REFERENCE
Liste de pièces du vase de récupération des tiges fixe
DESCRIPTION QTE REPERE REFERENCE
1
2
3
3*
4
5
6
6*
7
8
9
10
11
12
13
14
71210-20400
71403-02110
71403-02120
71231-02001
71210-02029
07003-00278
07003-00274
07003-00374
71210-02051
71210-02035
71210-02034
71210-02028
07640-00244
07640-00239
07340-00335
07003-00311
CORPS DE RECUPERATEUR DE TIGES (réf.)
SILENCIEUX (réf.)
CAPUCHON DE SILENCIEUX (réf.)
ECROU DE RETENUE (réf.)
SILENCIEUX (réf.)
EXTERIEUR DE RECUPERATEUR DE TIGES (réf.)
OBTURATEUR DE RECUPERATEUR DE TIGES (réf.)
JOINT TORIQUE (réf.)
ENSEMBLE DU VASE (articles 7-14)
ADAPTATEUR D’ENSEMBLE VASE
ENSEMBLE OBTURATEUR
ENSEMBLE OBTURATEUR nG4
JOINT
JOINT TORIQUE
LEVRE D’ETANCHEITE
LEVRE D’ETANCHEITE nG4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
*Pièces substituées dans l’outil nG4
Instructions de maintenance/démontage
1. Tourner l’extérieur de récupérateur de tiges 12 de manière à ce que l’ouverture dans le corps de récupérateur de
tiges 7 soit entièrement exposée.
2. Dévisser l’écrou de retenue 10.
3. Déposer l’ensemble du vase 1 et le joint 4.
4. Déposer l’adaptateur d’ensemble vase 2.
5. Dévisser et déposer l’ensemble obturateur 3 avec la lèvre d’étanchéité 6 et le joint torique 14.
• Remonter dans l’ordre inverse.
•
Pour les instructions de sécurité et autres instructions d’entretien et de maintenance, se reporter au manuel de l’outil
nG Genesis.
Les numéros de repère en gras se rapportent à la liste des pièces ci-dessus.
L’ALIMENTATION PNEUMATIQUE DOIT ETRE DEBRANCHEE AVANT TOUTE OPERATION DE DEMONTAGE.
Liste des pièces
1 Ensemble (articles 7-14)
