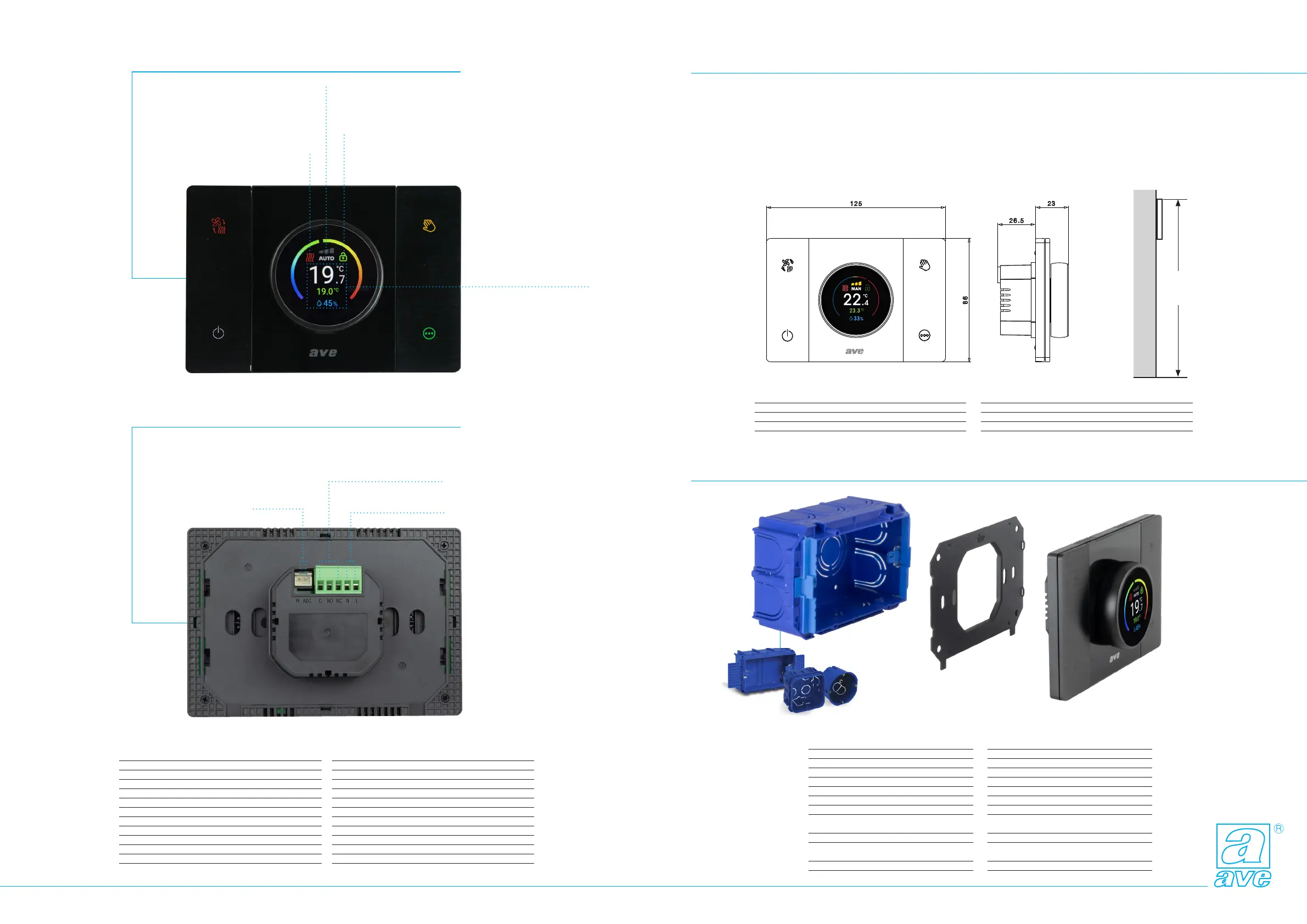

Caratteristiche e collegamenti/Characteristics and connections
Installazione a incasso/Recessed installation
Alimentazione 230 Va.c.
Power supply 230 Va.c.
Contatti relè
(collegamenti a caldaie, condizionatori, elettrovalvole)
Relay contacts
(connections to boilers, air conditioners, solenoid valves)
Il dispositivo è provvisto di relè integrato ed è dotato
di sensore di temperatura e di umidità relativa. In
un impianto IoT è possibile installare no ad un
massimo di 5 dispositivi 44..CRT-W. Per ottenere
una corretta e stabile misurazione di temperatura
e umidità (sensore interno) è necessario attendere
almeno 30 minuti dalla prima accensione del
dispositivo.
The device is equipped with an integrated relay
and also a temperature and relative humidity
sensor. Up to a maximum of 5 44..CRT-W
devices can be installed in an IoT system.
To obtain a correct and stable measurement of
temperature and humidity (internal sensor) it is
necessary to wait at least 30 minutes from the
rst start-up of the device.
Area informazioni:
TEMPERATURA MISURATA
TEMPERATURA IMPOSTATA
UMIDITÀ MISURATA
Information area:
MEASURED TEMPERATURE
SET TEMPERATURE
MEASURED HUMIDITY
Stato BLOCCO TASTIERA
KEYPAD BLOCK State
impostazione STAGIONE
SEASON setting
Modalità funzionamento:
Operating mode:
AUTO/MAN/
MAN TEMPORANEO/AWAY
Sonda NTC
NTC Probe
Vista frontale/Front view
Vista posteriore/Rear view
10
5-pole terminal block 5 A 250 Vac
• Insulation stripping: 5 mm
• Screw: head for flat-head screwdriver 2 x 1 mm
• Tightening torque: 0.2 Nm
• Capacity: flex wire 0.3 ÷ 1.5 mm2
• Terminal L: Line
• Terminal N: Neutral
• Terminal NC: Normally closed relay contact
• Terminal NO: Normally open relay contact
• Terminal C: Common relay contact
2-pole terminal block
• ADC and PE terminals: external NTC probe connection
Morsettiera a 5 poli 5 A 250 Vac
• Spelatura isolante: 5mm
• Vite: testa per cacciavite a taglio 2 x 1 mm
• Coppia di serraggio: 0,2 Nm
• Capacità: filo flex 0,3 ÷ 1,5 mm2
• Morsetto L: Linea
• Morsetto N: Neutro
• Morsetto NC: Contatto relè normalmente chiuso
• Morsetto NO: Contatto relè normalmente aperto
• Morsetto C: Contatto relè comune
Morsettiera a 2 poli
• Morsetti ADC e PE: collegamento sonda NTC esterna
Meccanica
Compatibile con tutti gli elementi del sistema 44
• Contenitore: Monoblocco (125 l x 86 h x 47,5 p)mm
• Grado di protezione: IP20; IP40 quando installato nell’apposita scatola
• Massa: 180g
Mechanical
Compatible with all elements of the 44 system
• Container: Single-block (125 l x 86 h x 47.5 p) mm
• Degree of protection: IP20; IP40 if installed in the appropriate box
• Weight: 180 g
Dati Tecnici
Alimentazione 110 – 240 Vac , 50/60Hz
Assorbimento 2 W max
Sezione massima dei cavi 1 x 1,5mm2
Portata contatti 5(2) A
Tipo azionamento 1BU
Grado inquinamento 2
Tensione impulsiva nominale 4 kV
Dispositivo wireless conforme allo standard 802.11b/g/n,
frequenza 2.4 – 2.4835 GHz, potenza di trasmissione <
20 dBm.
Protocollo di sicurezza WEP/WPA/WPA2. Protocollo IPv4.
Connessione radio: comunicazione a corto raggio,
frequenza 868MHz/915MHz,
potenza di trasmissione < 25mW e.r.p.
Technical Data
Power supply 110 – 240 Vac , 50/60Hz
Absorption 2 W max
Maximum cable section 1 x 1.5 mm2
Contacts capacity 5(2) A
Actuation type 1BU
Pollution degree 2
Rated impulse voltage 4 kV
Wireless device according to standard 802.11b/g/n,
frequency 2.4 – 2.4835 Ghz, transmission power < 20
dBm.
Safety protocol WEP/WPA/WPA2. Protocol IPv4.
Radio connection: short range communication, frequency
868MHz/915MHz,
transmission power < 25mW e.r.p.
160 cm
