6 7
FP14-20-ES FP14-20-ESwww.JLeisure-Global.com
Nº de elemento
Descripción
Cantidad
P1
Tapa para purgar el aire
1
P2
Sello de la tapa para purgar el aire
1
P3
Retenedor de la tapa de la cámara del ltro
1
P4
Tapa de la cámara del ltro
1
P5
Junta de goma de la cámara del ltro
1
P6
Cartucho del ltro
1
P7
Cámara del ltro
1
P9
Cable de alimentación
1
P10
Junta tórica
2
P11
Abrazadera de la manguera
4
P12
Manguera de conexión
2
P13
Red del ltro solamente para 300 y 530
galones
2
P14
Conector solamente para 300 y 530 galones
2
nivel máximo en la piscina. Si la presión del agua en la bomba es baja, el motor puede
emitir sonidos ruidosos.
2. Extraiga la bomba con ltro y las mangueras del paquete.
3. Coloque la bomba con ltro a una distancia de, al menos, 0,2 m por debajo del agua
de la piscina y no a más de 1 m.
4. Tenga en cuenta lo siguiente: La bomba con filtro necesita instalarse en un terreno
sólido y llano. En la base de la bomba hay oricios de instalación; puede utilizarlos para
instalar la bomba con tornillos.
5. Coloque el cartucho del ltro (P6) en la cámara del ltro (P7) y asegúrese de que aquel
se encuentra dentro de esta.
6. Coloque la junta de goma de la cámara del ltro (P5) en dicha cámara (P7).
7. Coloque el retenedor de la tapa de la cámara del ltro (P3) en dicha cámara (P7).
8. A continuación, apriete con la mano el retenedor de la tapa de la cámara del ltro (P3)
girando en el sentido de las agujas del reloj.
9. Una la manguera de conexión (P12) a la toma de entrada de la bomba con ltro (parte
superior) y a la toma de la manguera inferior de la piscina. Fije la manguera con sus
abrazaderas (P11).
10. Gire con cuidado la válvula de salida de aire (P1) en sentido contrario a las agujas del
reloj 1-2 vueltas.
11. Una la segunda manguera de conexión a la toma de la manguera superior de la
piscina y al puerto de salida (parte inferior) de la bomba con ltro (consulte la página 7).
Fije la manguera con sus abrazaderas.
12. El nivel de presión de sonido es inferior a 82 dB (A).

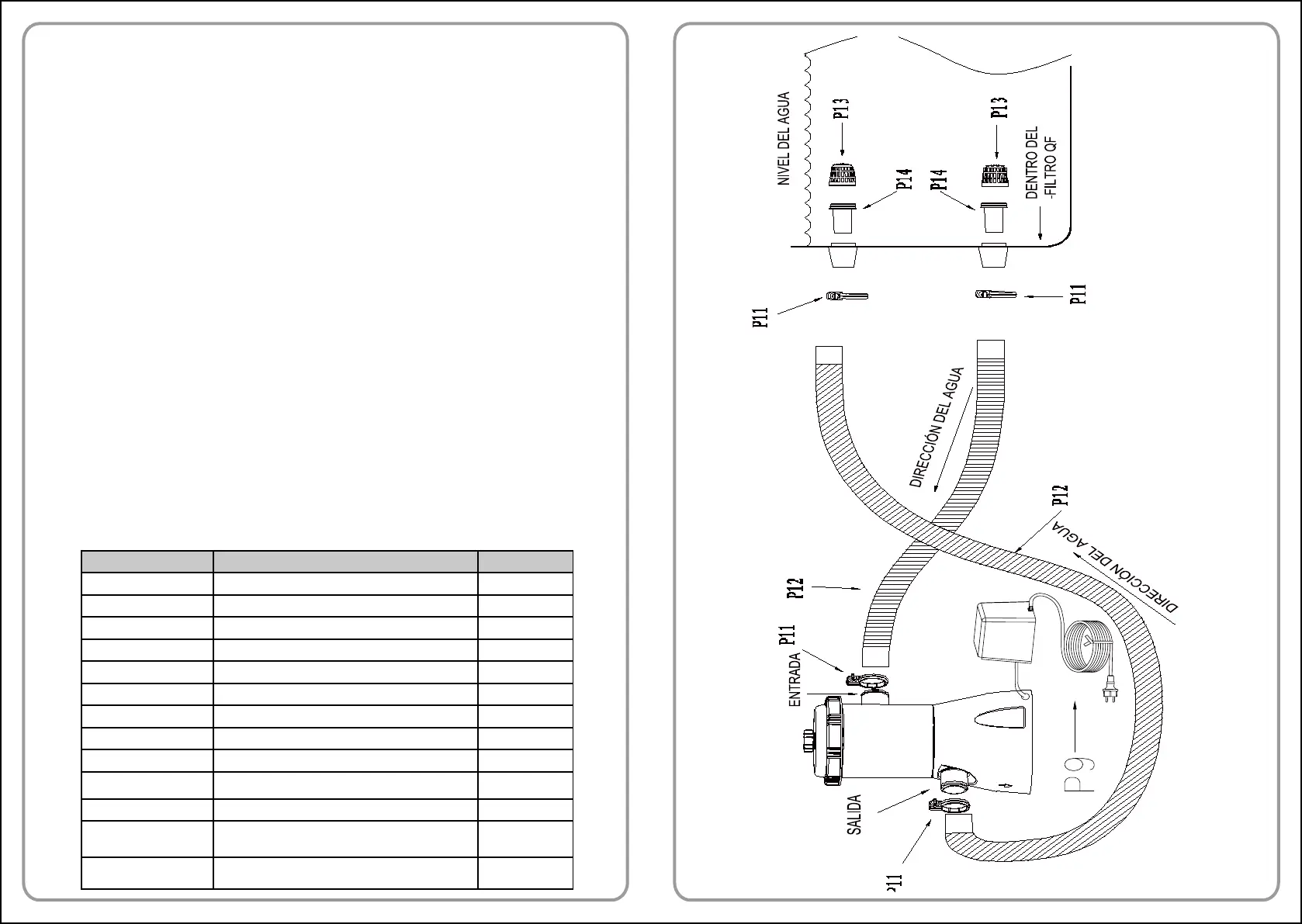

ILUSTRACIÓN DE INSTALACIÓN
LA ILUSTRACIÓN NO ESTÁ A ESCALA
