avenli 29P414DE - Installasjonsinstrukser

6 7
FP14-20-NO FP14-20-NO
www.JLeisure-Global.com
www.JLeisure-Global.com
Enhetsnummer Beskrivelse Kvantitet
P1
Luftrensingsdeksel 1
P2
Luftrensingssegl 1
P3
Filterkammer Dekselholder 1
P4
Filterkammerdeksel 1
P5
Filterkammersegl i gummi 1
P6
Filterpatron 1
P7
Filterkammer 1
P9
Adapterledning 1
P10
O-ring 2
P11
Slangeklemme 4
P12
Koblingsslange 2
P13
Filternett Kun til 300&530gal
2
P14
Kontakt kun til 300&530gal
2
Installasjonsinstrukser
Vennligst se diagrammet på Side 6 & 7 for referanser.
1. Sørg for at bassenget er satt opp etter instruksene og at vannet er fylt før du
installerer filterpumpen. Bruk kun filterpumpen når vannet ligger på makshøyden i
bassenget. Lavt vanntrykk i pumpen kan føre til bråkete motorlyder.
2. Fjern lterpumpen og slangene fra pakningen.
3. Plasser lterpumpen ved bassengvannet minst 0,2 m og ikke over 1,0 m.
4. Vennligst merk: lterpumpen må monteres på solid og jevn overate. Det er plassert
monteringshull på bunnen av pumpen som kan festes med skruer.
5. Putt lterpatronen (P6) inn i Filterkammeret (P7) og sørg for at Filterpatronen (P6) er
ordentlig på plass inne i Filterkammeret (P7).
6. Putt Filterkammerseglet (P5) oppå Filterkammeret (P7).
7. Putt Filterkammer Dekselholderen (P3) oppå Filterkammeret (P7).
8. Deretter skrur du fast Filterkammer Dekselholderen (P3) i retning med klokken.
9. Koble en Filterslange (P12) til innløpsporten på Filterpumpen (over) og fest andre
siden til det nedre slangeinntaket i bassenget. Fest slangen med slangeklemmer (P11).
10. Skru forsiktig på luftutløsningsventilen (P1) i motsatt klokkeretning 1 til 2 ganger.
11. Koble den andre Filterslangen (P12) til det øvre slangeinntaket og utløpsporten
(under) på Filterpumpen (se side 7). Fest slangen med slangeklemmer.
12. Det riktige trykknivået er på under 82 dB (A).

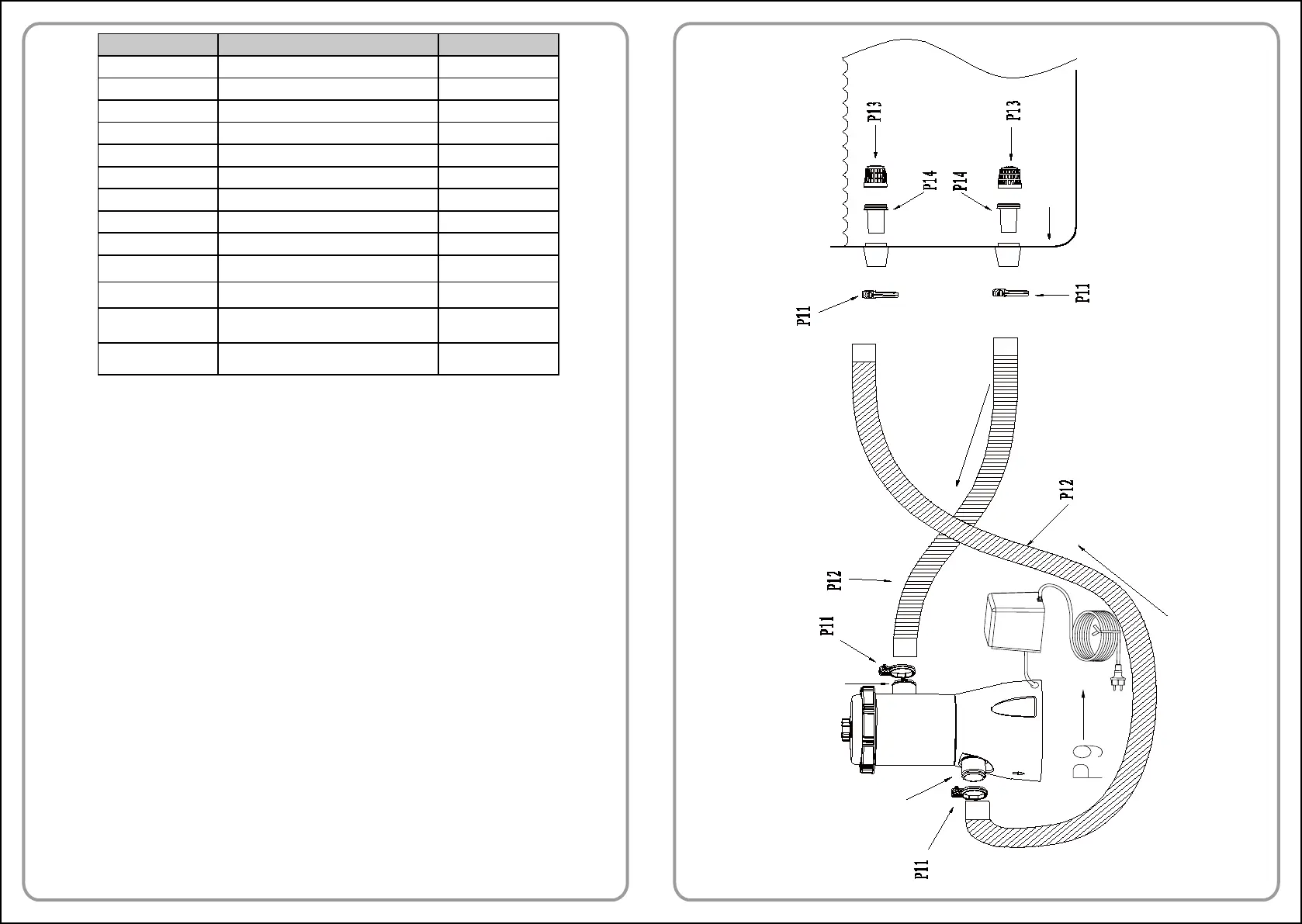

INSTALLASJONSILLUSTRERING
ILLUSTRASJONEN ER IKKE SKALERT
VANNIVÅ
INNSIDEN AV BASSENGET
VANNRETNING
INNTAK
UTTAK
V
ANNRETNING
