Tuote nro. Kuvaus
Määrä
P1
Ilmanpuhdistimen kansi
1
P2
Ilmanpuhdistimen kannen tiiviste
1
P3
Suodatuskammion kannen pidike
1
P4
Suodatuskammion kansi
1
P5
Suodatuskammion kumitiiviste
1
P6
Suodatinpatruuna
1
P7
Suodatuskammio
1
P9
Virtajohto
1
P10
O-sormus
2
P11
Letkunkiristin
4
P12
Liitinletku
2
P13
Suodatinverkko vain 300 ja 530
gallonaa
2
P14
Liitin vain 300 & 530 gallonaa
2
Asennusohjeet
Katso sivujen 6 ja 7 kaavio viitteiksi.
1. Ennen kuin aloitat suodatinpumpun asentamisen, muista valmistella uima allas ensin
ja täyttää vesi ensin noudattamalla uima altaan valmisteluohjeita vaihe vaiheelta. Käytä
suodatinpumppua vain, silloin kun vesi on saavuttanut uima-altaan maksimitason.
Alhainen vedenpaine pumpussa voi johtaa moottorin meluun.
2. Poista suodatinpumppu ja letkut pakkauksesta.
3. Sijoita suodatinpumppu uimaveden alapuolelle vähintään 0,2 m ja korkeintaan 1,0 m.
4. Huomaa: Suodatinpumppu on asennettava tukevalle ja tasaiselle alustalle. Pumpun
rungossa on asennusreikiä ja voit asentaa pumpun ruuveilla.
5. Laita suodatinpatruuna (P6) suodatinkammioon (P7) ja varmista, että
suodatinpatruuna (P6) on suodatuskammion (P7) sisällä.
6. Aseta suodatinkotelon O-rengas (P5) suodatinkammioon (P7).
7. Aseta suodatinkotelon kansi (P3) suodatinkoteloon (P7).
8. Kiristä sitten sormella suodatuskammion kannen pidike (P3) myötäpäivään.
9. Kytke yksi suodatinletku (P12) suodatinpumpun (yläosa) sisääntuloaukkoon ja altaan
alempaan letkuliitäntään. Kiinnitä letku letkunkiristimillä (P11).
10. Käännä ilmausventtiiliä (P1) varovasti vastapäivään 1-2 kierrosta.
11. Liitä toinen suodatinletku (P12) altaan ylempään letkuliitäntään ja suodatinpumpun
poistoaukkoon (alaosa) (katso sivu 7). Kiinnitä letku letkunkiristimillä.
12. Äänenpainetaso on alle 82 dB (A).

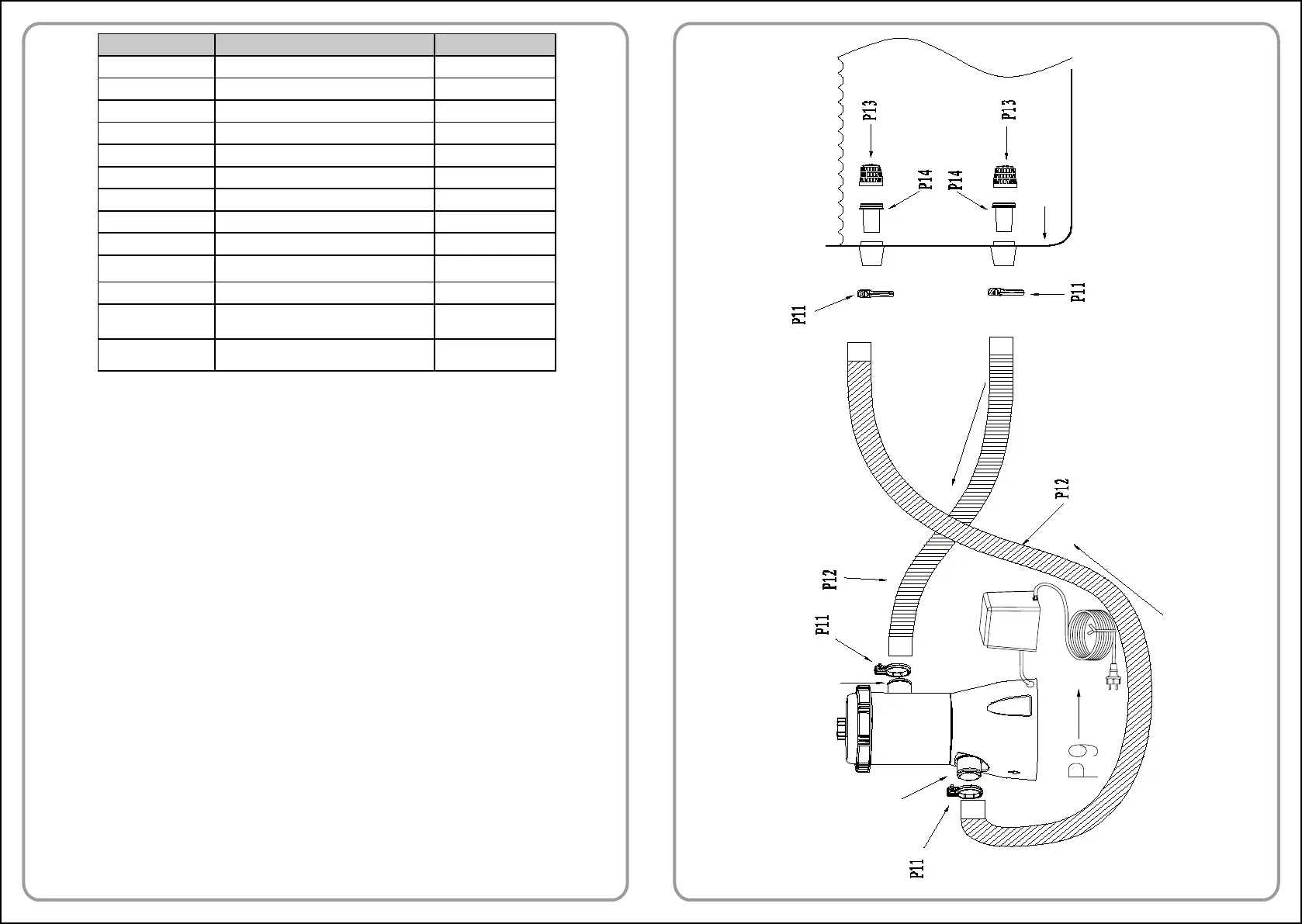

I INSTALLATION ILLUSTRATION
KUVA EI MITTAKAAVAN MUKAINEN
VEDEN TASO
ALTAAN SISÄPUOLELLA
VEDEN SUUNTA
TULOAUKKO
