avenli 29P416DE - Installationsinstruktioner

6 7
FP14-20-SE FP14-20-SE
www.JLeisure-Global.com
www.JLeisure-Global.com
Artikelnr. Beskrivning ANTAL
P1
Luftsugslock
1
P2
Luftsugslock, tätning
1
P3
Hållare för lterkammarens lock
1
P4
Flterkammarens lock
1
P5
Filterkammare, gummipackning
1
P6
Filterkassett
1
P7
Filterkammare
1
P9
Nätkabel
1
P10
O-ring
2
P11
Slangklämma
4
P12
Slanganslutning
2
P13
Filternät enbart för 300 och 530 gal
2
P14
Kontakt enbart för 300 och 530 gal
2
Installationsinstruktioner
Se diagrammet på sidan 6 och 7 för referens.
1. Innan du börjar installera lterpumpen, måste poolen monteras och fyllas med vatten,
genom att följa installatkionsinstruktionerna för poolen steg för steg. Använd bara
lterpumpen när vattnet har nått poolens maximala nivå. Lågt vattentryck i pumpen kan
leda till bullrande motorljud.
2.Ta bort lterpumpen och slangarna från förpackningen.
3. Placera lterpumpen minst 0,2 m och högst 1,0 m ner i poolens vatten.
4. OBS! Filterpumpen måste monteras på ett stadigt och jämnt underlag.
Monteringshålen är placerade på pumpens bas, och pumpen kan monteras med
skruvar.
5. Placera lterkassetten (P6) i lterkammaren (P7) och se till att lterkassetten (P6)är
inuti lterkammaren (P7).
6. Sätt på lterhusets O-ring (P5) på lterkammaren (P7).
7. Sätt på lterhusets hölje (P3) på lterkammaren (P7).
8. Dra åt skruven (P3) på lterkammarens hölje i medurs riktning för hand.
9. Anslut en lterslang (P12) till lterpumpens instagsöppning (ovansida) och poolens
nedre slanganslutning. Fäst slangen med slangklämmorna (P11).
10. Vrid försiktigt luftventilen (P1) moturs 1-2 varv.
11. Anslut den andra filterslangen (P12) till poolens övre slanganslutning och
lterpumpens utloppsöppning (botten) (se sidan 7). Fäst slangen med slangklämmorna.
12. Ljudtrycksnivån är lägre än 82 dB (A).

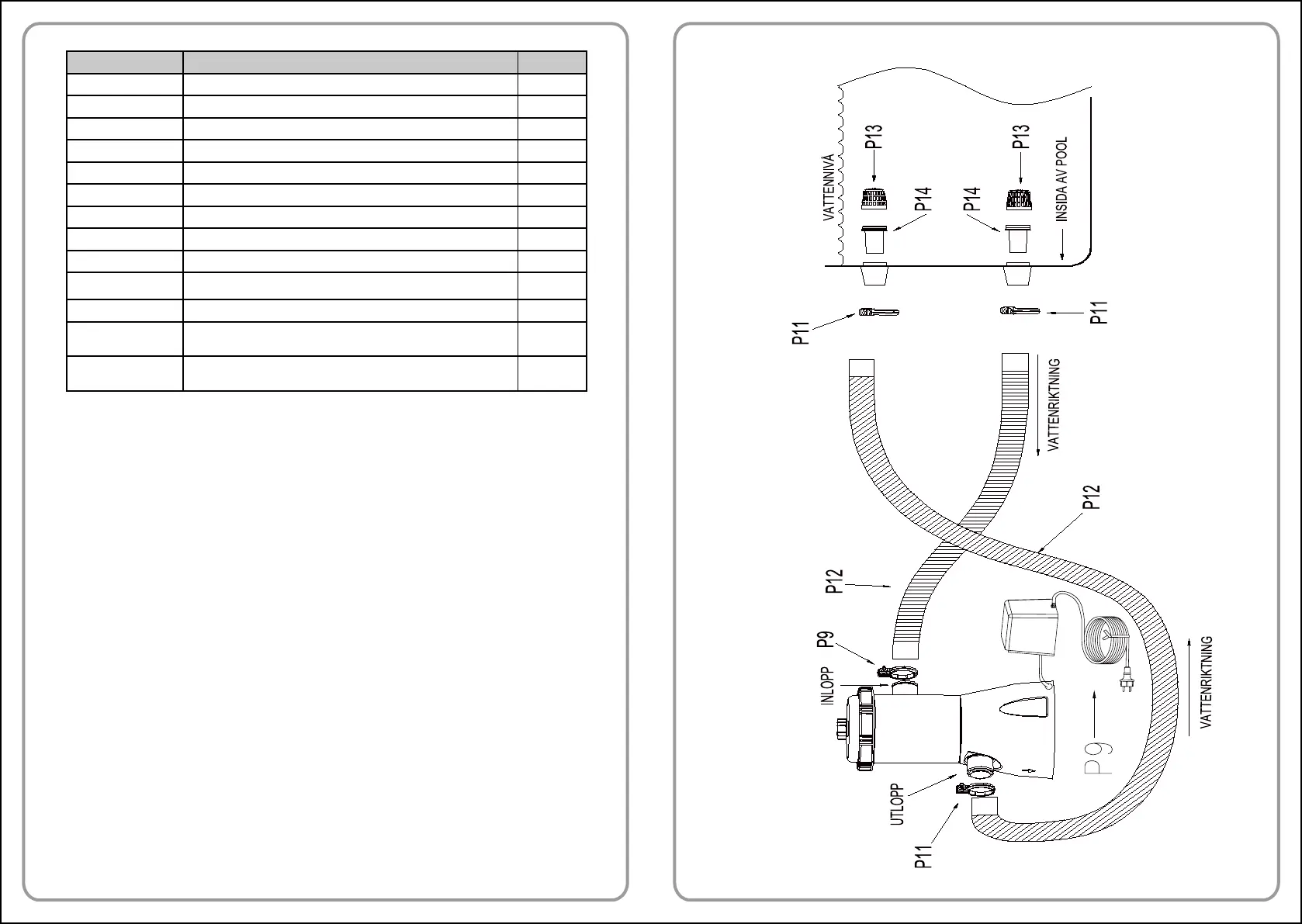

INSTALLATIONSILLUSTRATION
ILLUSTRATIONEN ÄR INTE SKALENLIG
