AVF CNL454-E - Step-by-Step Installation Guide; Measure TV Fixing Hole Dimensions

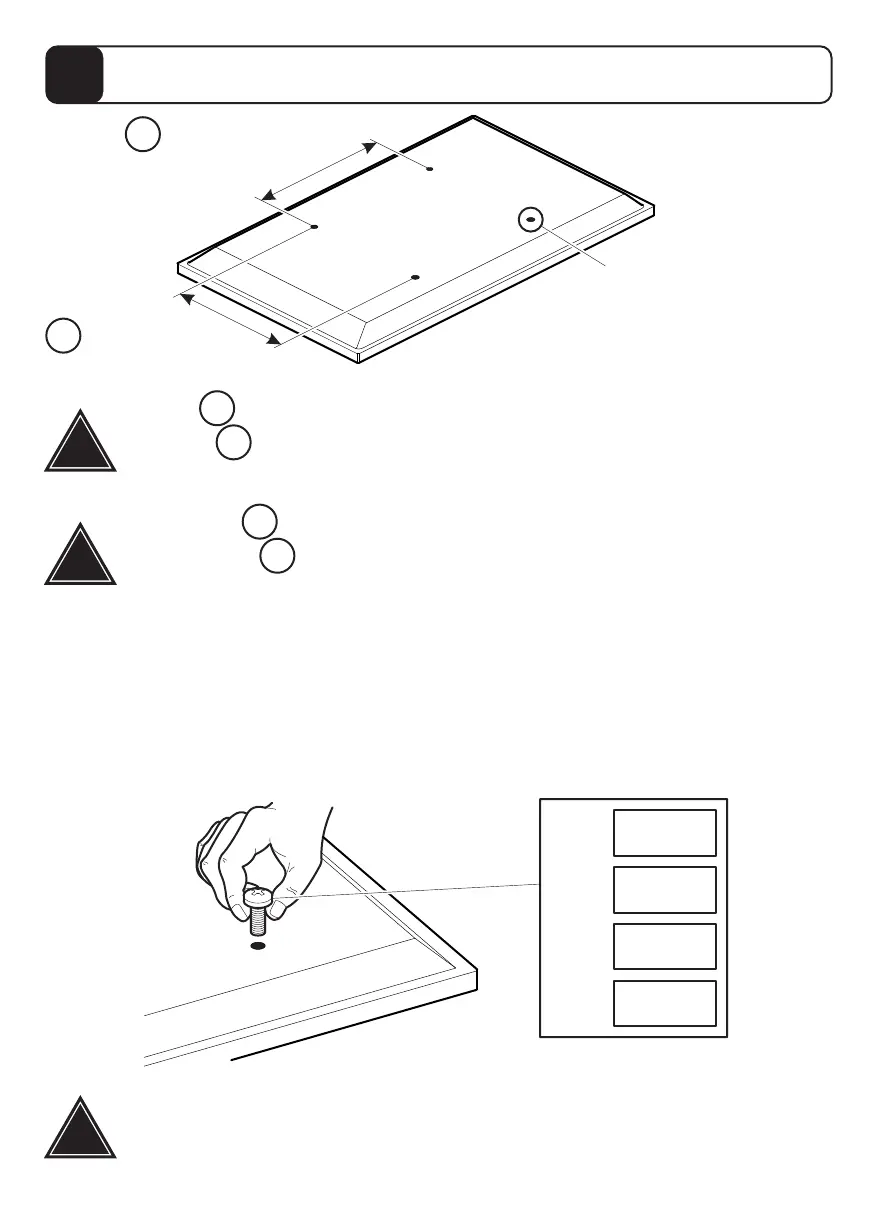

Measure the TV fixing holes Width and Height
Mida los orificios de su TV, lo ancho y lo alto
1
TV Fixing Holes
Orificios de su TV
para Fijar el Soporte
You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and
M8. Determine the screw diameter that fits and remember for step 4.
Se le proporciona con 4 diámetros de tornillos de fijación para su TV: M4,
M5, M6 y M8. Determine el diámetro del tornillo que le quede a su TV y
recuérdelo para el paso 4.
After completing step 4 you will have fittings left over, please keep
for future reference
Después de completar el paso 4 usted tendrá conexiones
sobrantes, por favor guarde para futura referencia.
!
J5-J7
J3-J4
J1-J2
M8 =
M6 =
M4 =
M5 =
J8-J10
75, 100, 200,
300, 400mm
75, 100, 200,
300, 400mm
X
Y
If width X is not equal to 75, 100, 200, 300 or 400mm
or height Y is
STOP installation now and contact the customer help line
not equal to 75, 100, 200, 300, 400mm
!
Si el ancho X no es igual a 75, 100, 200, 300 o 400 mm,
o si la altura Y no es igual a 75, 100, 200, 300 o 400 mm
DETENGA en este momento la instalación y póngase en
contacto con la línea de asistencia al cliente
!
