Avidsen 112245 - Page 11

11
FRFR
C - INSTALLATION
INTERPHONE VIDÉO COULEUR
IMPORTANT :
vous pouvez rencontrer des problèmes lors des raccordements :
- Perturbations dans le canal audio
- Nécessité de couvrir une portion supérieure à 50 m (max. 100m)
- Moniteur qui sonne et s’allume tout seul.
En cas de problèmes, remplacez les connexions 1 et 2 avec un seul câble coaxial de 3,6 mm de diamètre
minimum, où le contact 1 doit être connecté à l’âme (ou câble central) et le contact 2 à la gaine externe du
câble coaxial. Pour cette opération, il est fortement conseillé d’utiliser des câbles Avidsen réf. 102238 et
102239.

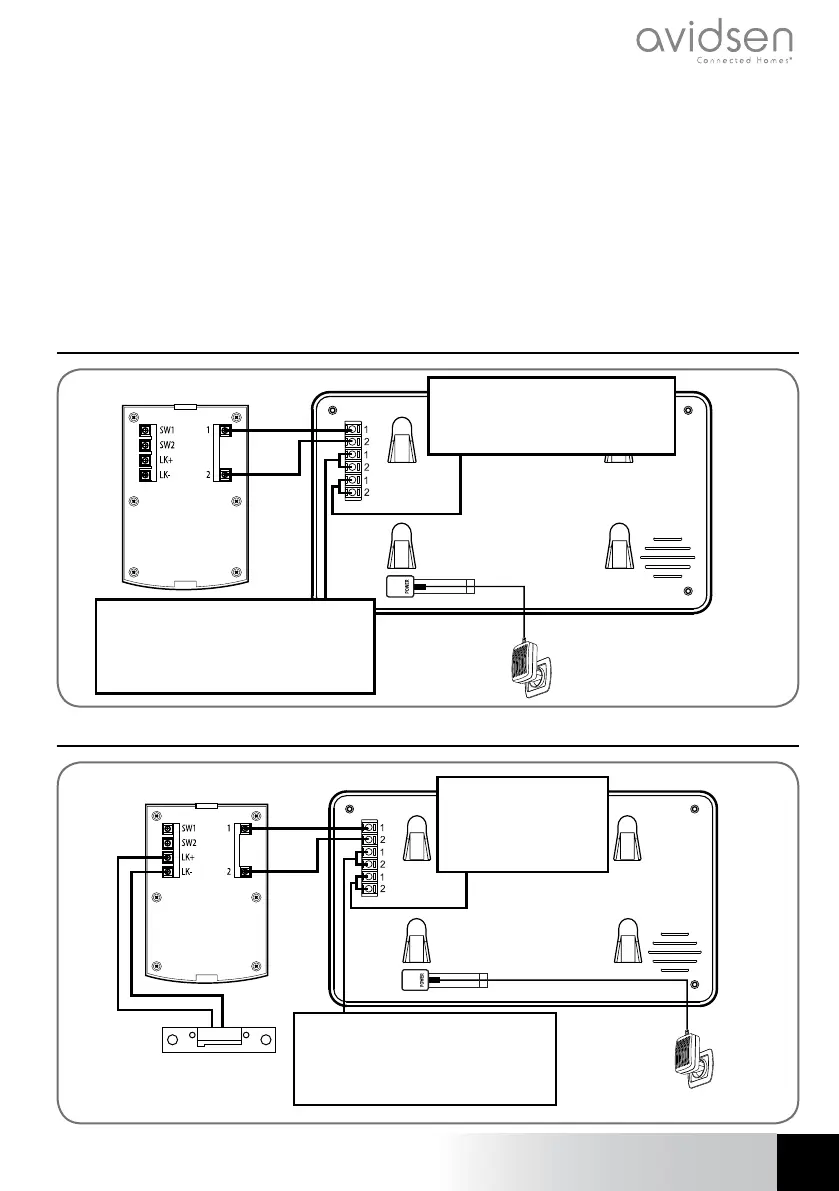

3.1 - BRANCHEMENT ENTRE LE MONITEUR ET LA PLATINE DE RUE
*Sous reserve de stock disponible.
Contacts utilisés pour connecter la
platine de rue supplémentaire (réf
112247*) ou la caméra vidéo de
surveillance (réf 112248*)
Contacts utilisés pour connecter
le moniteur (réf 112244* ou réf
112246*)
3.2 - AVEC SERRURE ÉLECTRIQUE
Contacts utilisés pour
connecter le moniteur
(réf 112244* ou réf
112246*)
Moniteur Master
Serrure de 12 V~
(500 mA à 1 A) en option
Contacts utilisés pour connecter la
platine de rue supplémentaire (réf
112247*) ou la caméra vidéo de
surveillance (réf 112248*)
Alimentation
17 VDC
(fournie)
*Sous reserve de stock disponible.
