FR
12

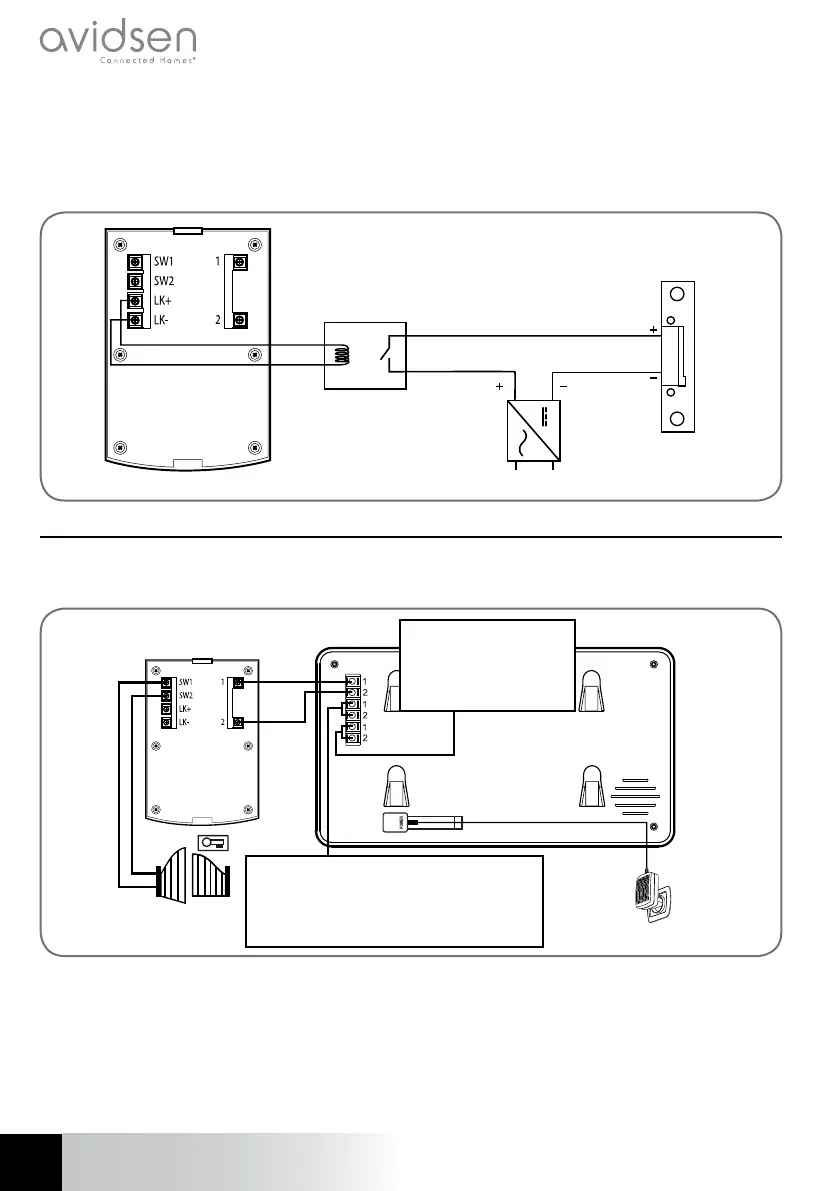

C - INSTALLATION
INTERPHONE VIDÉO COULEUR
IMPORTANT : si vous rencontrez des problèmes avec l’ouverture de la serrure, causés par exemple par une
grande distance entre l’écran et la platine de rue, nous vous conseillons de l’alimenter séparément. si vous
utilisez une alimentation séparée, vous devez connecter un relais 12 v (non fourni) pour piloter à partir de
l’interphone vidéo, comme illustré.
12 VDC
Relais avec bobine 12 V
et contact NO
réf. 104765
230 VAC
13
14
5
9
3.3 - AVEC COMMANDE AUTOMATIQUE DE PORTAIL
IMPORTANT : connectez SW1 et SW2 directement au contact d’ouverture/fermeture de la commande
automatique.
Contacts utilisés pour
connecter le moniteur
(réf 112244* ou réf
112246*)
Contacts utilisés pour connecter la
platine de rue supplémentaire (réf
112247*) ou la caméra vidéo de
surveillance (réf 112248*)
Moniteur Master
Alimentation
17 VDC
(fournie)
*Sous reserve de stock disponible.
