F4
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une
mémoire mécanique. Pour le câblage bien se référer à l’étiquette collée au dos de la caméra.
c. Raccordement d’une motorisation de portail (g. 6)
La raccorder directement sur les bornes 3 et 4 au dos de la caméra. La caméra délivre un contact “sec” sans
courant à raccorder sur la commande “bouton poussoir” de votre automatisme.
A noter que cette fonction n’est valide que si l’écran est allumé.
6. MODE D’EMPLOI
Important : Les touches sensitives doivent être manipulées uniquement avec les doigts.

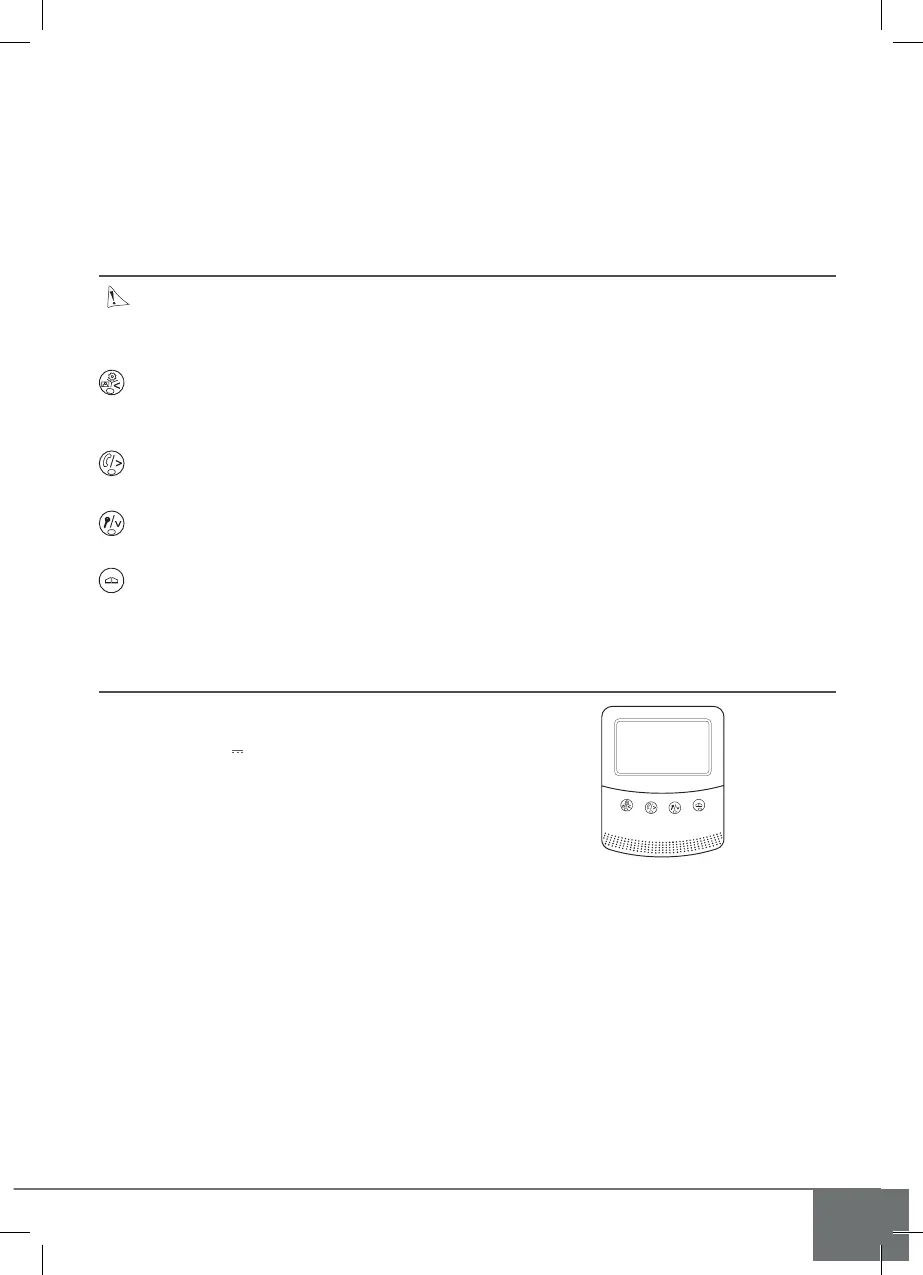

a. Utilisation et réglage du visiophone
Appui < 1s : visualisation de la caméra de la platine de rue.
Appui de 5s : accès au menu.
Appui depuis l’écran de menu : èche de gauche.
Répondre à un appel et parler au visiteur.
Appui depuis l’écran de menu : èche de droite.
Ouverture de la gâche électrique.
Appui depuis l’écran de menu : èche du bas
Ouverture du portail (contact sec)
A noter que les fonctions d’ouverture ne sont valides que si l’écran est allumé. Une coupure brève
de l’image se produit alors au moment de la commande.
7. CARACTÉRISTIQUES TECHNIQUES
a. Moniteur
• Alimentation : 17 V
• Consommation : 25,5 W
• Ecran 4” (11 cm).
• Résolution : 480 x 275 points
• Dimensions (mm): 153,8x125x24,4
