Ulteriori informazioni
Per ulteriori informazioni sui collegamenti dello switch
AutoView, sulle impostazioni del software e sulla
configurazione di protezione, fare riferimento alla
guida all’installazione e manuale dell’utente forniti
con lo switch. Per i più recenti aggiornamenti software
e firmware per lo switch AutoView, consultare il sito
Internet http://register.avocent.com.
Accensione dei server e dello
switch
Accendere ciascun server collegato, quindi lo switch
AutoView.
Istruzioni per il collegamento dello switch
AutoView.
Per ulteriori informazioni, fare riferimento alla
guida all’installazione e manuale dell’utente.

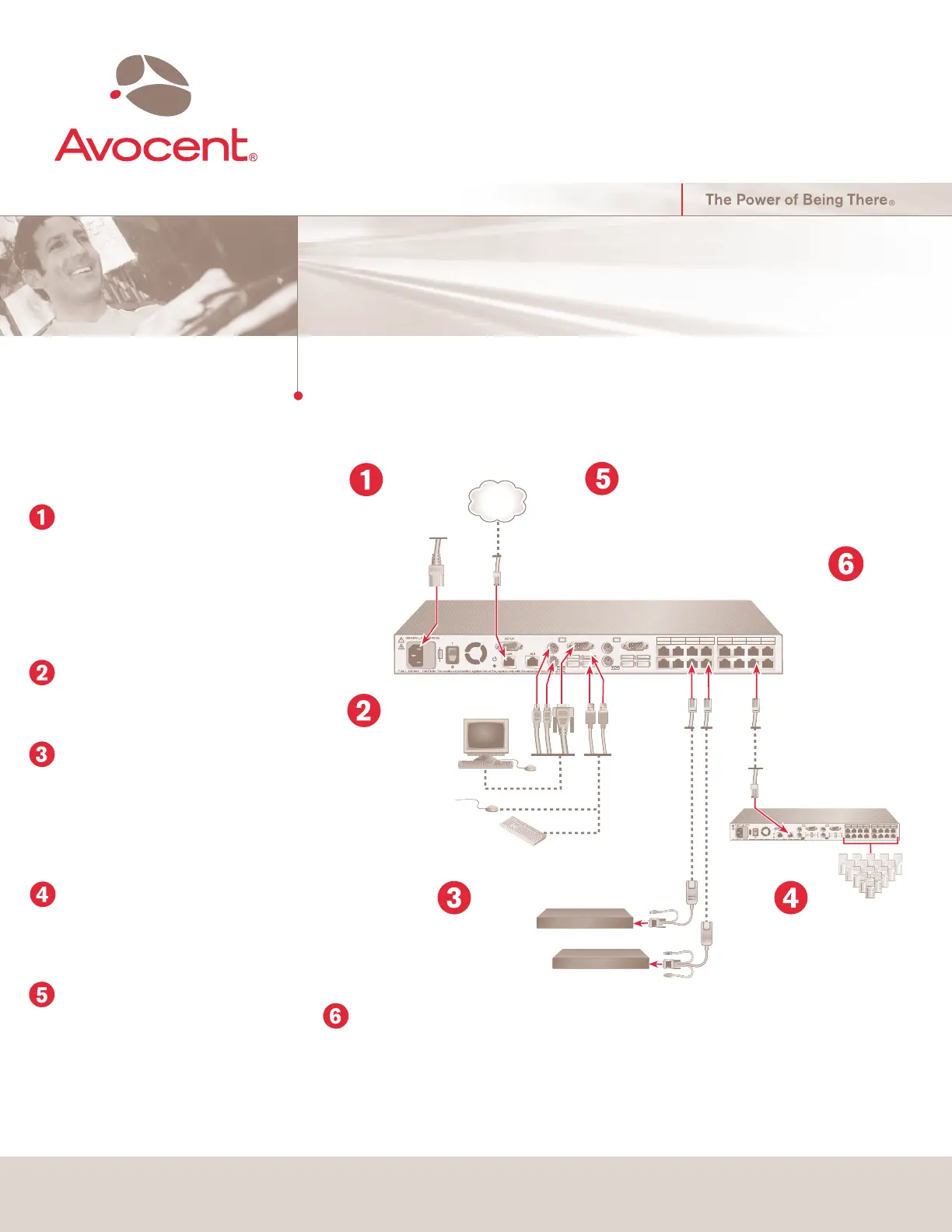

Collegamento di uno switch AutoView
Guida all'installazione rapida
Switch AutoView
®
Switch AutoView 2020 | AutoView 2030
Collegamento dello switch
AutoView all'alimentazione
Spegnere tutti i server da collegare al sistema di
commutazione AutoView. Individuare il cavo di
alimentazione in dotazione con lo switch AutoView
e collegarlo alla presa sul pannello posteriore dello
switch. Collegare l’altra estremità a una presa di
corrente alternata.
Collegamento alla porta locale
Collegare i cavi di monitor VGA, tastiera e mouse
PS/2 o USB alle porte corrispondenti dello switch
AutoView.
Collegamento di un modulo
AVRIQ allo switch AutoView
Scegliere una delle porte disponibili sul pannello
posteriore dello switch AutoView. Inserire un’estremità
di un cavo CAT 5 (a 4 doppini e di lunghezza massima
di 10 metri) in una porta numerata e l’altra estremità
nel connettore RJ-45 di un modulo AVRIQ.
Collegamento di un server al
modulo AVRIQ
Collegare il modulo AVRIQ alle porte corrispondenti sul
pannello posteriore del server. Ripetere l'operazione per
tutti i server da collegare allo switch AutoView.
Collegamento di utenti di rete
e remoti
Inserire un cavo CAT 5 collegato alla rete Ethernet nel
connettore LAN sul pannello posteriore dello switch
AutoView. Gli utenti di rete potranno accedere allo
switch AutoView tramite questa porta.
Collegare i cavi di
tastiera, monitor e
mouse della
postazione locale.
Server
Collegamenti locali
Server
Collegare gli utenti
di rete e remoti.
Collegare i moduli
AVRIQ allo switch
AutoView.
Collegare i server ai
moduli AVRIQ.
Spegnere tutti i
server e collegare
l'apposito cavo di
alimentazione allo
switch AutoView.
Switch AutoView
Per consultare la banca dati di supporto tecnico o richiedere assistenza on-line, visitare il sito Internet www.avocent.com/support.
Avocent, il logo Avocent, lo slogan The Power of Being There e AutoView sono marchi registrati di Avocent Corporation o delle società affiliate. Tutti gli altri marchi appartengono ai rispettivi proprietari. © 2005 Avocent Corporation. Tutti i diritti riservati.
Accendere i server
collegati, quindi lo
switch AutoView.
1357
2468
91113
10 12
14
15
16
1357
2468
91113
10 12
14
15
16
Ethernet
