- 4 -

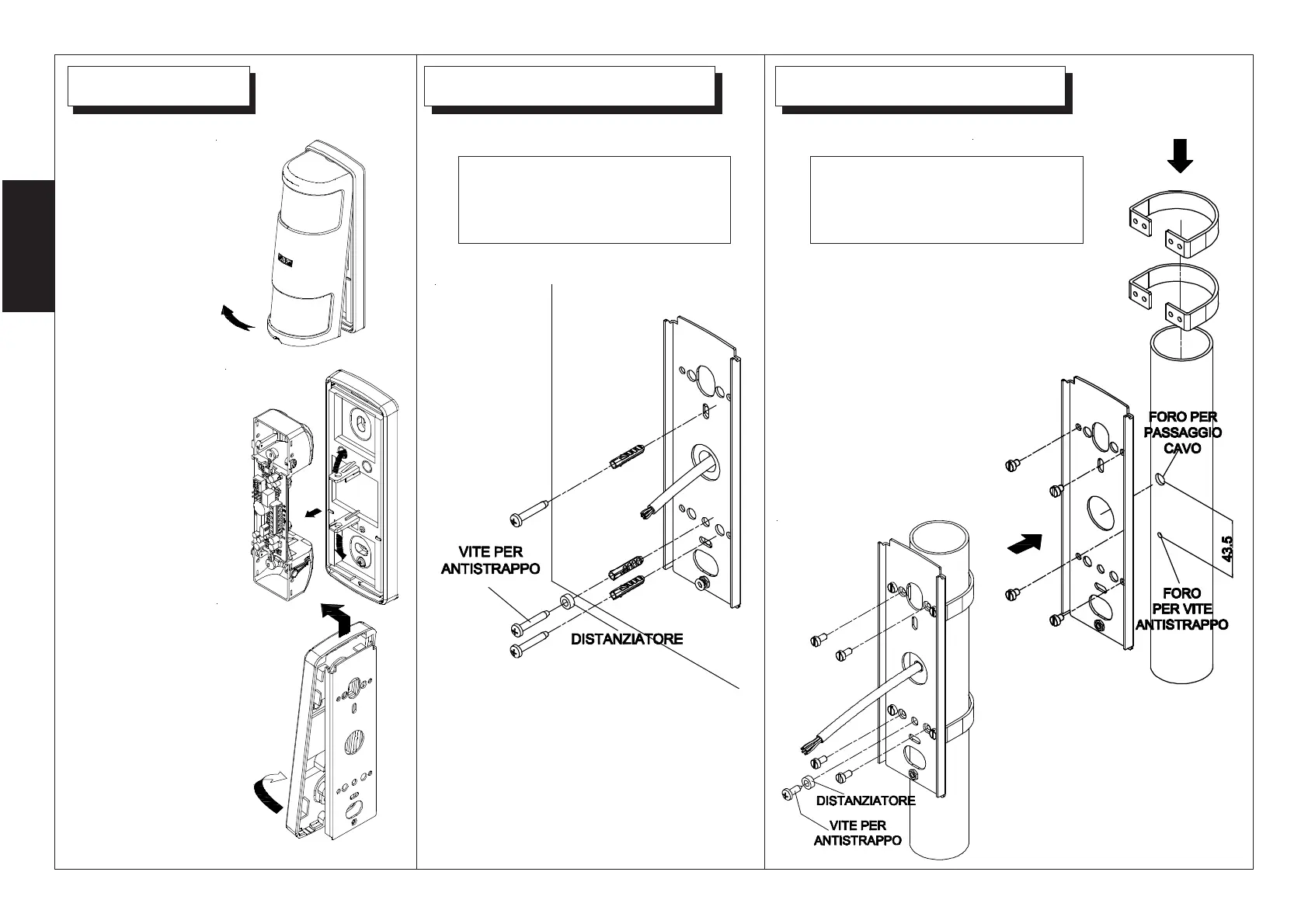

Montaggio della piastra a muro
Montaggio della piastra a palo
Per l’installazione della vite di
riferimento antistrappo, se-
guire le istruzioni a pagina 5.
Per l’installazione della vite di
riferimento antistrappo, se-
guire le istruzioni a pagina 5.
1
Sfilare il coperchio.
2
Sfilare la scheda
elettronica facendo
una leggera pressio-
ne, verso l’esterno,
sui due supporti.
3
Sfilare la base
dalla piastra.
Per l’installazione a muro della pia-
stra, utilizzare N° 2 tasselli (Ø 5), in
dotazione.
Il foro per la vite antistrap-
po deve avere un diame-
tro di 3,5 mm.
Con il kit opzionale (KIT SP) per l’in-
stallazione a palo, fissare i supporti
ad anello alla piastra (con viti M4 x 10
in dotazione) come in figura
a destra, successivamen-
te fissare la piastra (con
viti M4 x 10 in dotazione)
al palo come in figura sot-
tostante.
